Precision 5530: 컴퓨터에 대한 비주얼 가이드
Summary: 다음 문서에서는 Precision 5530 모바일 워크스테이션 컴퓨터에 대한 비주얼 가이드를 제공하고 컴퓨터의 외부 포트 및 기능을 나열합니다.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
참고: 각 위치에 대한 자세한 설명은 www.dell.com/support에서 제공하는 시스템 설명서를 참조하십시오.
목차:
전면 뷰
(그림 1 앞면 뷰)
| 1 | 카메라 상태 LED | 2 | Camera |
| 3 | 왼쪽 스피커 | 4 | 오른쪽 스피커 |
팜레스트 뷰
(그림 2 팜레스트 모습)
| 1 | 전원 버튼/지문 인식기 | 2 | 키보드 |
| 3 | 팜레스트 | 4 | Touchpad |
왼쪽 측면 뷰

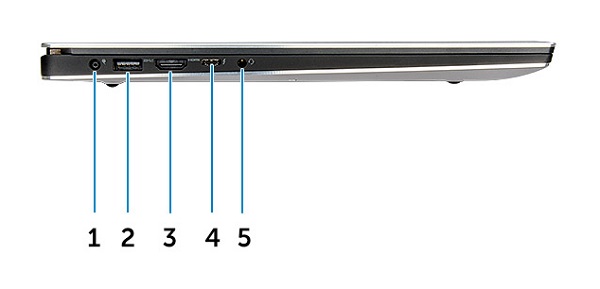

(그림 3 왼쪽 측면 모습)
| 1 | 전원 커넥터 | 2 | USB 3.1 Gen1 커넥터(PowerShare 포함) |
| 3 | HDMI 커넥터 | 4 | Thunderbolt 3 Type-C 커넥터 |
| 5 | 헤드셋 커넥터 |
오른쪽 측면 뷰

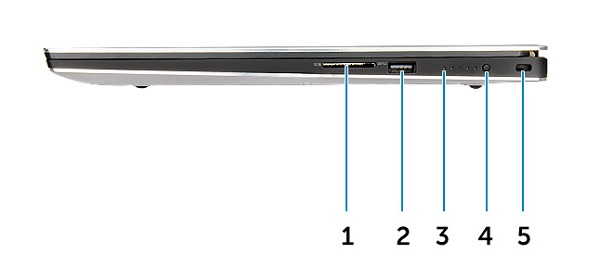

(그림 4 오른쪽 측면 보기)
| 1 | 메모리 카드 리더 | 2 | USB 3.1 Gen1 커넥터(PowerShare 포함) |
| 3 | 배터리 충전 상태 LED | 4 | 배터리 충전 상태 버튼 |
| 5 | Nobel Wedge 보안 슬롯 |
내부 모습

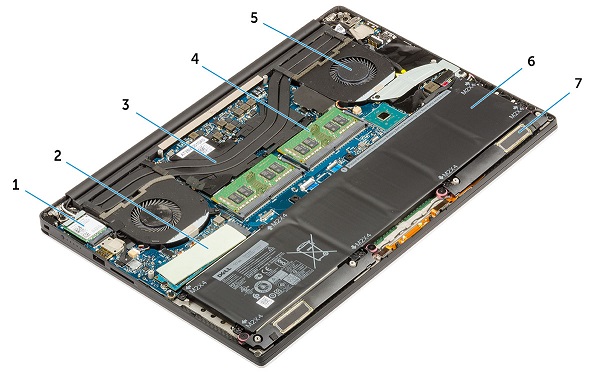

(그림 5 내부 모습)
| 1 | WLAN 카드 | 2 | M.2 PCIe SSD |
| 3 | 방열판 | 4 | 메모리 x2 |
| 5 | 시스템 팬 | 6 | 배터리 |
| 7 | 스피커 |
AC 어댑터 뷰
(그림 7 130W AC 어댑터)
| 유형 130W | 설명 |
| 입력 전압 | 100V AC~240V AC |
| 출력 전류 | 6.7A |
| 출력 전원 | 130W |
| 출력 전압 | 19.5V DC |
Cause
해당 사항 없음.
Resolution
해당 사항 없음.
Additional Information
추가 정보:
참고: 이 특정 모바일 워크스테이션 모델에는 분해 가이드가 없습니다. Precision 5530은 현재 Dell에서 제공하는 가장 얇은 모바일 워크스테이션이며 모든 부품은 엔지니어 교체 가능한 것으로 간주됩니다.
