Precision 5530: Visuell veiledning til datamaskinen
Summary: Følgende artikkel inneholder en visuell veiledning for Precision 5530 mobil arbeidsstasjon og inneholder en liste over eksterne porter og funksjoner for datamaskinen.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Merk: Hvis du vil ha en mer detaljert beskrivelse om hver plassering, kan du gå til systemhåndbøkene på www.dell.com/support
Innholdsfortegnelse:
- Sett forfra
- Håndleddsstøttevisning
- Sett fra venstre side
- Sett fra høyre side
- Sett fra innsiden
- Visning for strømadapter
- Tilleggsinformasjon:
Sett forfra

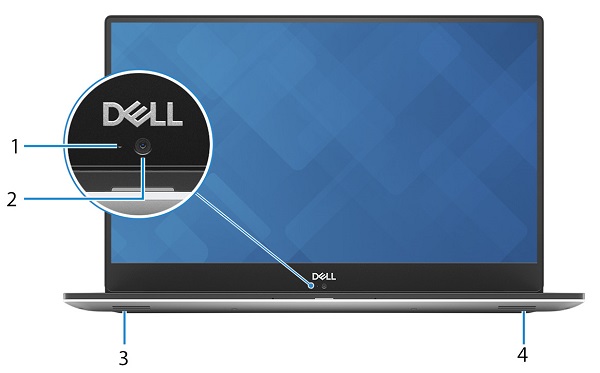

(Fig. 1 Sett forfra)
| 1 | Indikatorlampe for kamerastatus | 2 | Kamera |
| 3 | Venstre høyttaler | 4 | Høyre høyttaler |
Håndleddsstøttevisning

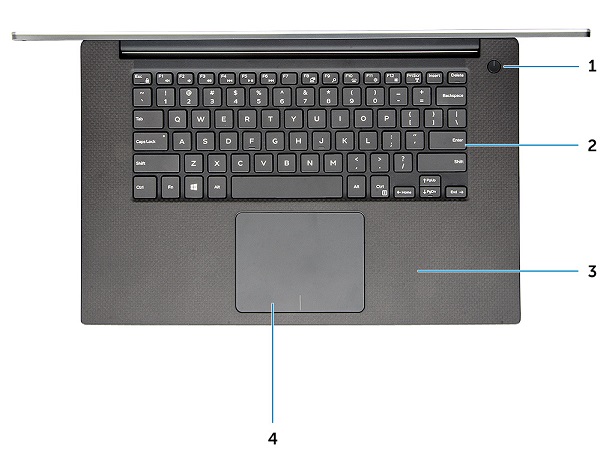

(Fig. 2 Visning av håndleddsstøtten)
| 1 | Strømknapp/fingeravtrykkleser | 2 | tastatur |
| 3 | Håndleddsstøtte | 4 | Styreplate |
Sett fra venstre side
(Fig. 3 Sett fra venstre side)
| 1 | Strømkontakt | 2 | USB 3.1 1. generasjons kontakt (med PowerShare) |
| 3 | HDMI-kontakt | 4 | Thunderbolt 3 Type-C-kobling |
| 5 | Kontakt for hodetelefoner |
Sett fra høyre side

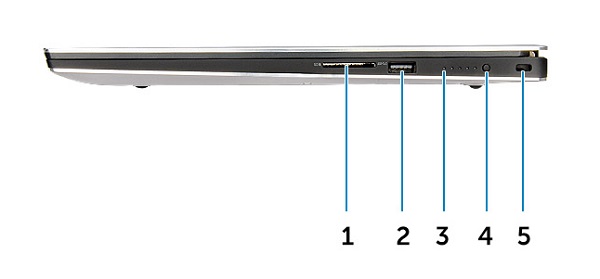

(Fig. 4 Sett fra høyre side)
| 1 | Minnekortleser | 2 | USB 3.1 1. generasjons kontakt (med PowerShare) |
| 3 | Statuslampe for batterinivå | 4 | Statusknapp for batterinivå |
| 5 | Sikkerhetsspor for Noble-kortleser |
Sett fra innsiden
(Fig.5 Sett fra innsiden)
| 1 | WLAN-kort | 2 | M.2 PCIe SSD |
| 3 | Varmeavleder | 4 | Minne x2 |
| 5 | Systemvifte | 6 | Batteri |
| 7 | Høyttalere |
Visning for strømadapter
(Fig.7 130 W strømadapter)
| Skriv inn 130 W | Beskrivelse |
| Inngangsspenning | 100 V AC til 240 V AC |
| Utgangsstrøm | 6,7 A |
| Utgangseffekt | 130 W |
| Utgangsspenning | 19,5 VDC |
Cause
Ikke aktuelt.
Resolution
Ikke aktuelt.
Additional Information
Tilleggsinformasjon:
Merk: Det er ingen teardown guide for denne spesielle modellen av mobil arbeidsstasjon. Precision 5530 er den tynneste, mobile arbeidsstasjonen fra Dell for øyeblikket, og alle deler anses som konfigurerbare.
