Precision 5530: Ilustrowany podręcznik użytkownika komputera

Summary: Poniższy artykuł zawiera ilustrowany przewodnik po mobilnej stacji roboczej Precision 5530 oraz wymienia porty zewnętrzne i funkcje komputera.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms


Uwaga: aby dowiedzieć się więcej o poszczególnych lokalizacjach, przejdź do instrukcji systemu na stronie www.dell.com/support


Spis treści:

  1. Widok z przodu
  2. Widok podpórki na dłonie
  3. Widok z lewej strony
  4. Widok z prawej strony
  5. Widok wnętrza komputera
  6. Widok zasilacza sieciowego
  7. Informacje dodatkowe:



Widok z przodu

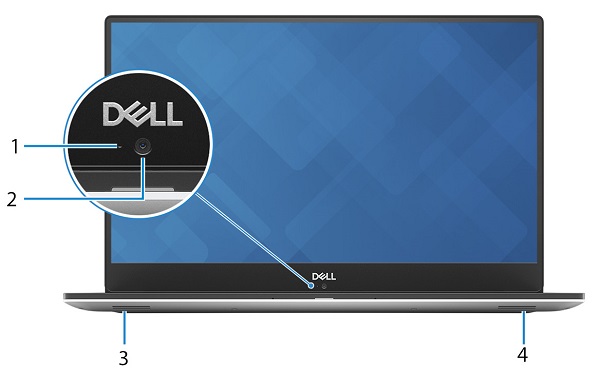

SLN313926_en_US__25530_Front_BK

(Rys. 1. Widok z przodu)



1 Wskaźnik LED stanu kamery 2 Kamera
3 Głośnik lewy 4 Głośnik prawy



Powrót do góry



Widok podpórki na dłonie

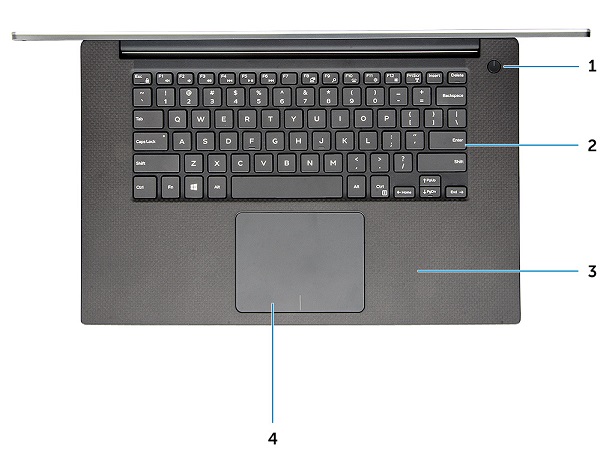

SLN313926_en_US__35530_Top_BK

(Rys. 2 Widok podpórki na nadgarstek)



1 Przycisk zasilania/czytnik linii papilarnych 2 Klawiatura
3 Podpórka na nadgarstki 4 Panel dotykowy


Powrót do góry



Widok z lewej strony

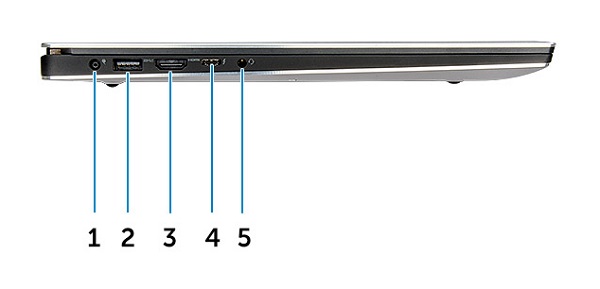

SLN313926_en_US__45530_Left_BK

(Rys. 3. Widok z lewej strony)



1 Złącze zasilania 2 Złącze USB 3.1 Gen1 (z funkcją PowerShare)
3 Złącze HDMI 4 Złącze Thunderbolt 3 typu C
5 Złącze słuchawek.


Powrót do góry



Widok z prawej strony

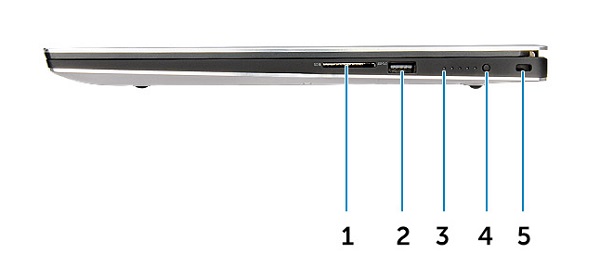

SLN313926_en_US__55530_Right_BK

(Rys. 4. Widok z prawej strony)



1 Czytnik kart pamięci 2 Złącze USB 3.1 Gen1 (z funkcją PowerShare)
3 Dioda LED stanu ładowania akumulatora 4 Przycisk stanu naładowania akumulatora
5 Gniazdo zabezpieczenia klinowego Noble


Powrót do góry



Widok wnętrza komputera

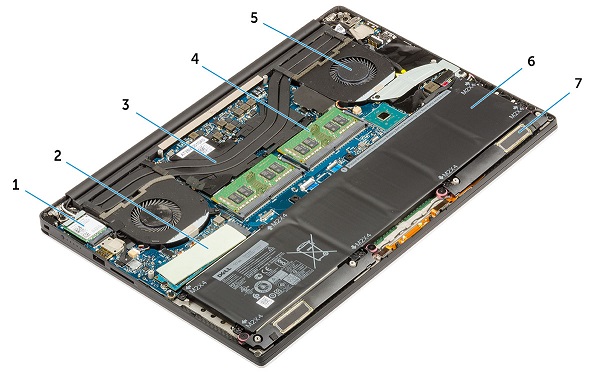

SLN313926_en_US__65530_Inside_BK

(Rys. 5 Widok od wewnątrz)



1 Karta sieci WLAN 2 M.2 PCIe SSD
3 Radiator 4 Pamięć x2
5 Wentylator systemowy 6 Bateria
7 Głośniki


Powrót do góry



Widok zasilacza sieciowego

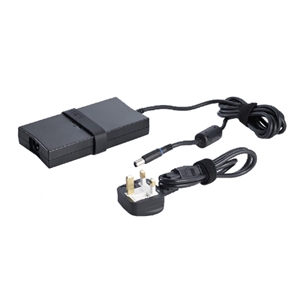

SLN313926_en_US__7130W_AC_Adapter_BK

(Rys. 7. Zasilacz sieciowy 130 W)



Typ: 130W Opis
Napięcie wejściowe 100 V AC do 240 V AC
Natężenie wyjściowe 6,7 A
Prąd wyjściowy 130 W
Napięcie wyjściowe 19,5 V DC


Powrót do góry

Cause

Nie dotyczy.

Resolution

Nie dotyczy.

Additional Information



Informacje dodatkowe:



Uwaga: przewodnik demontażu tego modelu mobilnej stacji roboczej nie jest dostępny. Precision 5530 to najcieńsza mobilna stacja robocza dostępna obecnie na rynku firmy Dell, a wszystkie części są uważane za wymienne przez inżyniera.


Powrót do góry

Affected Products

Precision 5530
