Dell Precision 5530: Guia visual para o seu computador
Summary: Neste artigo, você encontra um guia visual do computador Precision 5530 Mobile Workstation e uma lista de portas e recursos externos do computador.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Nota: Para obter uma descrição detalhada sobre cada local, acesse os manuais de sistema em www.dell.com/support
Sumário:
- Visão frontal
- Vista da palma da mão
- Visão lateral do lado esquerdo
- Visão do lado direito
- Vista interna
- Visão do adaptador CA
- Informações adicionais:
Visão frontal

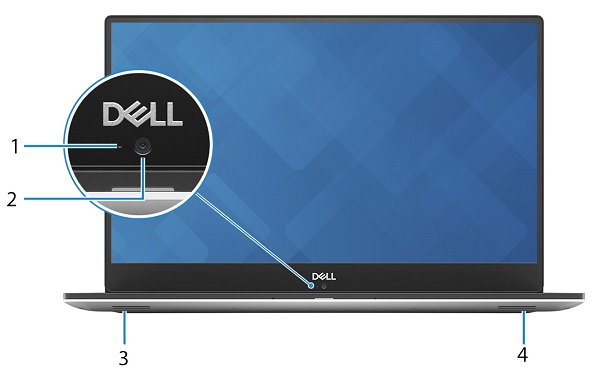

(Fig.1 Vista frontal)
| 1 | LED de status da câmera | 2 | Câmera |
| 3 | Alto-falante esquerdo | 4 | Alto-falante direito |
Vista da palma da mão

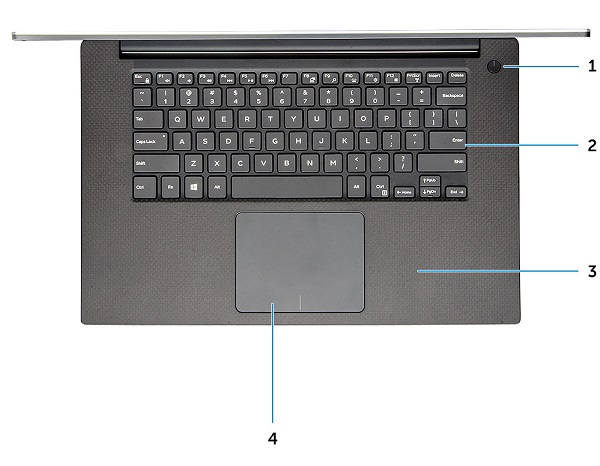

(Fig. 2 Visão do apoio para as mãos)
| 1 | Botão liga/desliga / leitor de impressões digitais | 2 | Teclado |
| 3 | Apoio para mãos | 4 | Touchpad |
Visão lateral do lado esquerdo

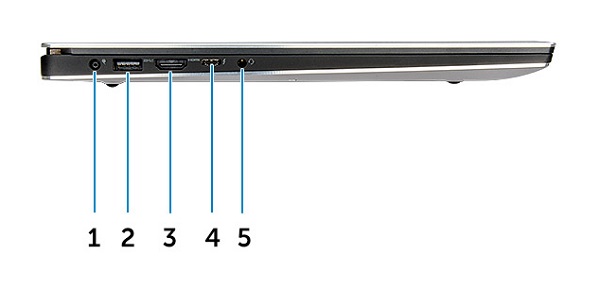

(Fig. 3: vista lateral esquerda)
| 1 | conector de alimentação | 2 | Conector USB 3.1 de 1ª geração (com PowerShare) |
| 3 | Conector HDMI | 4 | Conector Tipo C Thunderbolt 3 |
| 5 | Conector de headset |
Visão do lado direito
(Fig.4 Vista lateral direita)
| 1 | Leitor de cartão de memória | 2 | Conector USB 3.1 de 1ª geração (com PowerShare) |
| 3 | LED de status da carga da bateria | 4 | Botão de status de carga da bateria |
| 5 | Slot de segurança da trava Noble |
Vista interna
(Fig.5 Visão interna)
| 1 | Placa WLAN | 2 | M.2 PCIe SSD |
| 3 | Dissipador de calor | 4 | Memória x2 |
| 5 | Ventoinha do sistema | 6 | Bateria |
| 7 | Alto-falantes |
Visão do adaptador CA

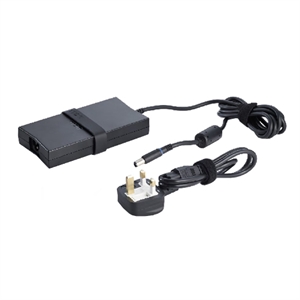

(Fig. 7: adaptador CA de 130 W)
| Tipo: 130W | Descrição |
| Tensão de entrada | 100 V CA a 240 V CA |
| Corrente de saída | 6,7 A |
| Potência de saída | 130 W |
| Tensão de saída | 19,5 V CC |
Cause
Não aplicável.
Resolution
Não aplicável.
Additional Information
Informações adicionais:
Nota: Não há um guia de desmontagem para esse modelo específico de workstation móvel. A Precision 5530 é a workstation móvel mais fina disponível atualmente na Dell e todas as peças são consideradas substituíveis por engenheiros.
