Precision 5530: Visuell guide till din dator

Summary: Följande artikel innehåller en visuell guide till din mobila Precision 5530 workstation-dator och listar de externa portarna och funktionerna i datorn.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.

Symptoms



Obs! Detaljerade beskrivningar av alla platser finns i systemhandböckerna på www.dell.com/support


Innehållsförteckning:

  1. Framifrån
  2. Handledsstödsvy
  3. Vy från vänster sida
  4. Vy från höger sida
  5. Vy från insidan
  6. Nätadaptervy
  7. Ytterligare information:



Framifrån



SLN313926_en_US__25530_Front_BK

(Fig. 1 framifrån)



1 Kamerastatus LED 2 Kamera
3 Vänster högtalare 4 Höger högtalare



Överst på sidan




Handledsstödsvy

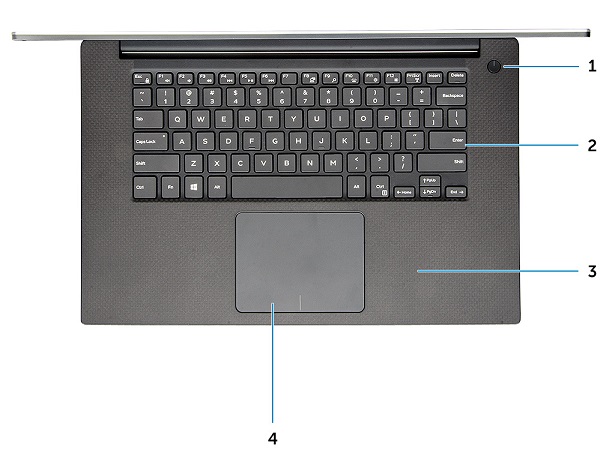

SLN313926_en_US__35530_Top_BK

(Bild 2 Vy över handledsstödet)



1 Strömbrytare/fingeravtrycksläsare 2 Tangentbord
3 Handledsstöd 4 Styrplatta


Överst på sidan




Vy från vänster sida



SLN313926_en_US__45530_Left_BK

(Fig. 3 vy från vänster)



1 Strömkontakt 2 USB 3.1 Gen1-kontakt (med PowerShare)
3 HDMI-kontakt 4 Thunderbolt 3 Type-C-kontakt
5 Uttag för headset


Överst på sidan




Vy från höger sida



SLN313926_en_US__55530_Right_BK

(Fig. 4 vy från höger sida)



1 Minneskortläsare 2 USB 3.1 Gen1-kontakt (med PowerShare)
3 LED-lampa för batteriets laddningsstatus 4 Knapp för batteriets laddningsstatus
5 Kortplats för Noble Wedge Security


Överst på sidan




Vy från insidan



SLN313926_en_US__65530_Inside_BK

(Fig.5 Vy inifrån)



1 WLAN-kort 2 M.2 PCIe SSD
3 Kylfläns 4 Minne x2
5 Systemfläkt 6 Batteri
7 Högtalare


Överst på sidan




Nätadaptervy

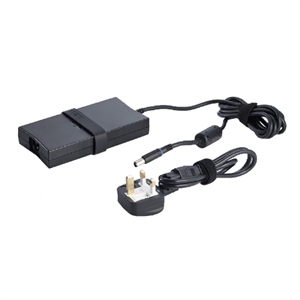

SLN313926_en_US__7130W_AC_Adapter_BK

(Bild 7 Nätadapter på 130 W)



Typ: 130 W Beskrivning
Ingående spänning 100 V växelström till 240 V växelström
Utgående ström 6,7 A
Uteffekt 130 W
Utgående spänning 19,5 VDC


Överst på sidan


Cause

Inte tillämpligt.

Resolution

Inte tillämpligt.

Additional Information



Ytterligare information:



Obs! Det finns ingen teardown-guide för just den här modellen av mobil workstation. Precision 5530 är den tunnaste mobila workstation som för närvarande finns tillgänglig från Dell och alla delar anses vara utbytbara av tekniker.


Överst på sidan


Affected Products

Precision 5530
