Precision 5530：電腦視覺指南
Summary: 以下文章提供 Precision 5530 Mobile Workstation 電腦的視覺指南，並列出您電腦的外部連接埠和功能。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
注意：如需每個位置的詳細說明，請至 www.dell.com/support 參閱系統手冊
目錄：
前視圖

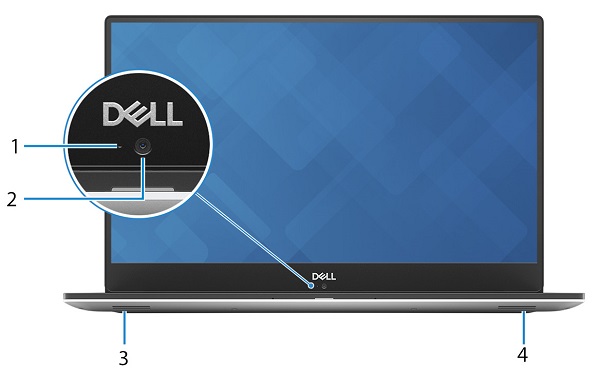

(圖 1 前視圖)
| 1 | 相機狀態 LED | 2 | 相機 |
| 3 | 左側喇叭 | 4 | 右側喇叭 |
手掌墊視圖
（圖 2 手掌墊視圖）
| 1 | 電源按鈕/指紋辨識器 | 2 | 鍵盤 |
| 3 | 掌托 | 4 | 觸控板 |
左側視圖

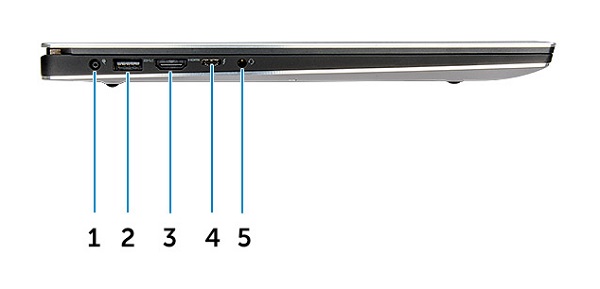

（圖 3 左側視圖）
| 1 | 電源連接器 | 2 | USB 3.1 Gen1 連接器 （含 PowerShare） |
| 3 | HDMI 連接器 | 4 | Thunderbolt 3 Type-C 連接器 |
| 5 | 耳機連接器 |
右側視圖

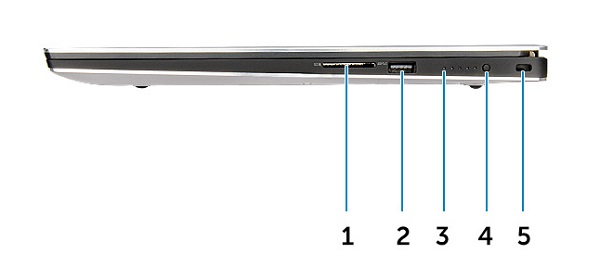

（圖 4 右側視圖）
| 1 | 記憶卡讀卡機 | 2 | USB 3.1 Gen1 連接器 （含 PowerShare） |
| 3 | 電池充電狀態 LED | 4 | 電池充電狀態按鈕 |
| 5 | Noble Wedge 防盜鎖孔 |
內部視圖
（圖 5 內部視圖）
| 1 | WLAN 介面卡 | 2 | M.2 PCIe 固態硬碟 |
| 3 | 散熱器 | 4 | 記憶體 x2 |
| 5 | 系統風扇 | 6 | 電池 |
| 7 | 喇叭 |
AC 變壓器檢視

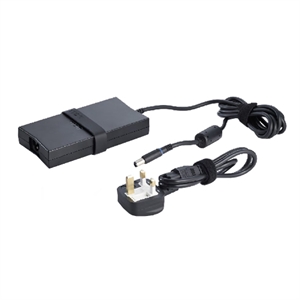

（圖 7 130W AC 變壓器）
| 型號 130W | 說明 |
| 輸入電壓 | 100 V AC 至 240 V AC |
| 輸出電流 | 6,7 安培 |
| 輸出功率 | 130 W |
| 輸出電壓 | 19.5 V 直流 |
Cause
不適用。
Resolution
不適用。
