Precision 3640 Tower en Precision 3640 XE Tower Customer Replaceable Unit (CRU) handleiding voor het verwijderen van onderdelen

Summary: Door de klant zelf te vervangen eenheden (CRU) kunnen door de klant worden vervangen uit de Precision 3640 Tower en Precision 3640 XE Tower door deze instructies te volgen.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.

Symptoms

Deze handleidingen leiden u stap voor stap bij het veilig verwijderen van wat wordt beschouwd als door de klant zelf te vervangen eenheden (CRU) van een Precision 3640 Tower en Precision 3640 XE Tower. (CRU's zijn de onderdelen van de computer die niet door een technicus hoeven te worden verwijderd of vervangen.) De gidsen bevatten ook cijfers om te verwijzen naar wat erbij komt kijken.

Cause

  Niet van toepassing

Resolution


Inhoudsopgave:

  1. Gids voor verwijdering van CRU
  2. Instructies voor verwijderen

Gids voor verwijdering

Als deze handleidingen niet behandelen wat u wilt doen, verwijzen we u naar uw systeemhandleiding.

In het onderstaande artikel vindt u informatie over veiligheidsmaatregelen waaraan u moet denken voordat u met elektrische apparatuur gaat werken.


Terug naar boven


Instructies voor verwijderen

Opmerking: Klik hieronder op de titel van de sectie die u wilt openen om de inhoud te zien.

Schroevendraaiers en pennetje

1 Kleine kruiskopschroevendraaier 2 Plastic pennetje
3 Kleine platte schroevendraaier
Opmerking: Houd er rekening mee dat het gebruik van een grote kruiskop- of platte schroevendraaier kan leiden tot beschadiging van de kop van de schroeven. Dit zou het verwijderen ervan onmogelijk maken zonder speciaal gereedschap dat niet beschikbaar is voor onze technici ter plaatse.
  1. Instructies vóórdat u de systeemkap verwijdert:

    1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data.

    2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels.

    3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact.

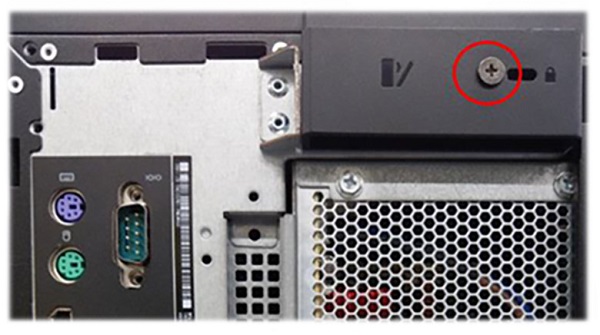

  2. De ontgrendeling is mogelijk vastgezet met een beveiligingsschroef. Verwijder de beveiligingsschroef om de kap los te maken.

Ontgrendeling van de beveiligingsschroef

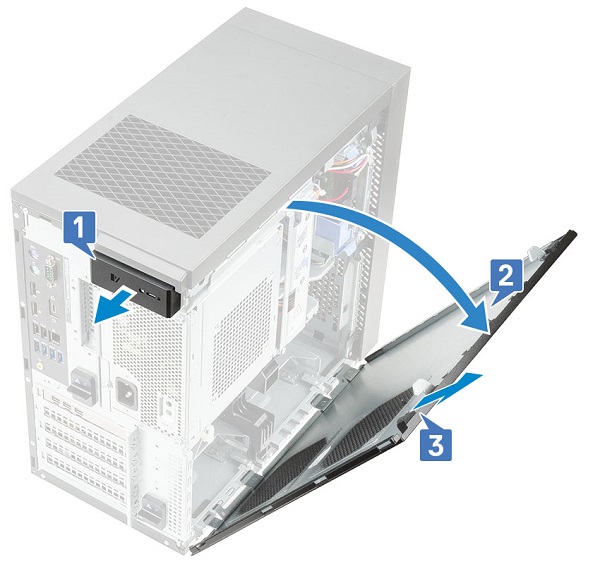

  1. Trek aan de vergrendeling [1], draai de kap om [2] en til de kap vervolgens omhoog om deze van de computer te verwijderen [3].

De bovenplaat van het systeem verwijderen

  1. Instructies voorafgaand aan het verwijderen van het montagekader aan de voorkant:

    1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data.

    2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels.

    3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact.

    4. Verwijder de bovenplaat van het systeem.

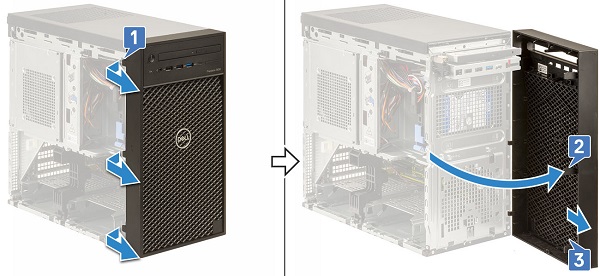

  2. Til de vergrendelingslipjes [1] omhoog, draai [2] en trek het voorste montagekader [3] uit de slots op het chassis.

Het montagekader aan de voorkant verwijderen

  1. Instructies voorafgaand aan het verwijderen van de 3,5 inch harde schijf:

    1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data.

    2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels.

    3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact.

    4. Verwijder de bovenplaat van het systeem.

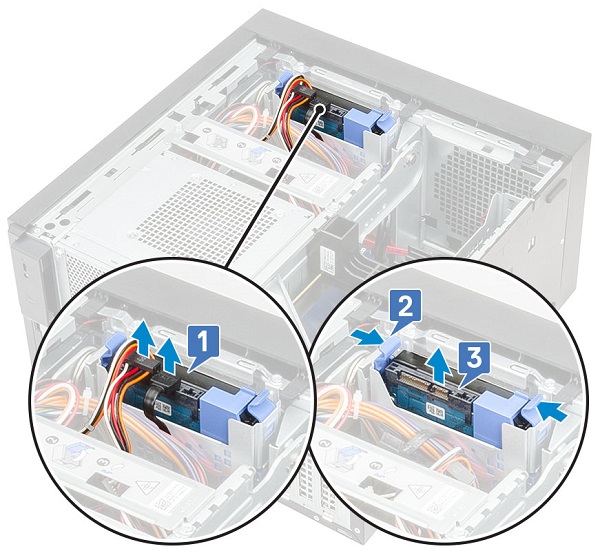

  2. Koppel de datakabel en de voedingskabel los van de harde schijf [1].

  1. Druk op de blauwe beugellipjes [2] en til de harde-schijfbeugel uit het harde-schijfcompartiment [3].

De harde schijf verwijderen

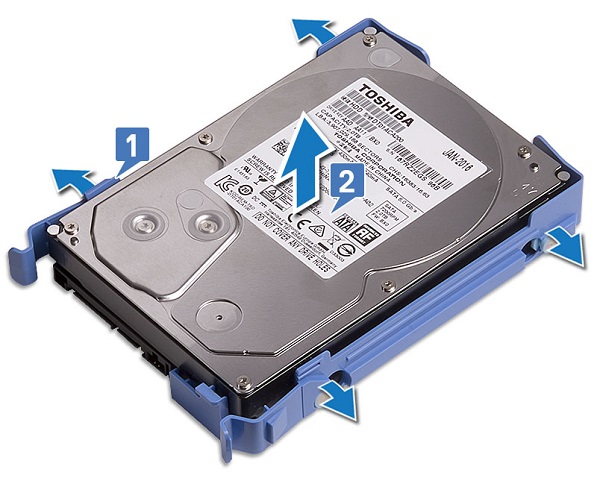

  1. Buig de beugel van de harde schijf [1] en til de harde schijf uit de beugel van de harde schijf [2].

De harde-schijfbeugel verwijderen

Opmerking: Om extra harde schijven te verwijderen (indien beschikbaar), herhaalt u stap 2 tot en met 4.
  1. Instructies voorafgaand aan het verwijderen van de 2,5 inch harde schijf:

    1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data.

    2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels.

    3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact.

    4. Verwijder de bovenplaat van het systeem.

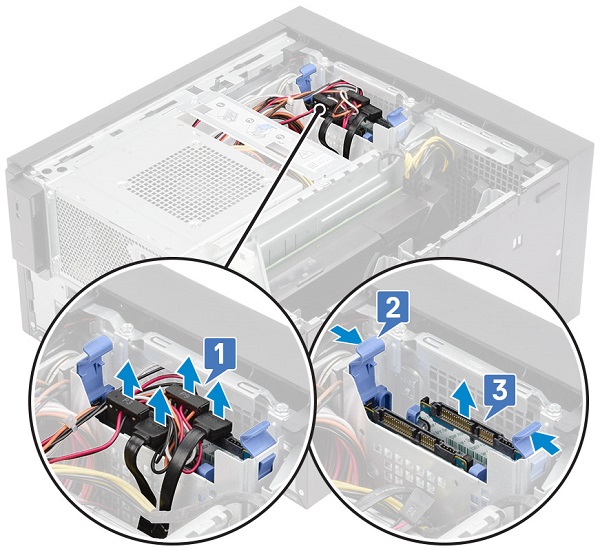

  2. Koppel de datakabels en de voedingskabels los van de connectoren op de harde schijven [1].

  1. Druk op de blauwe beugellipjes [2] en til de harde-schijfbeugel uit het harde-schijfcompartiment [3].

De harde schijf verwijderen

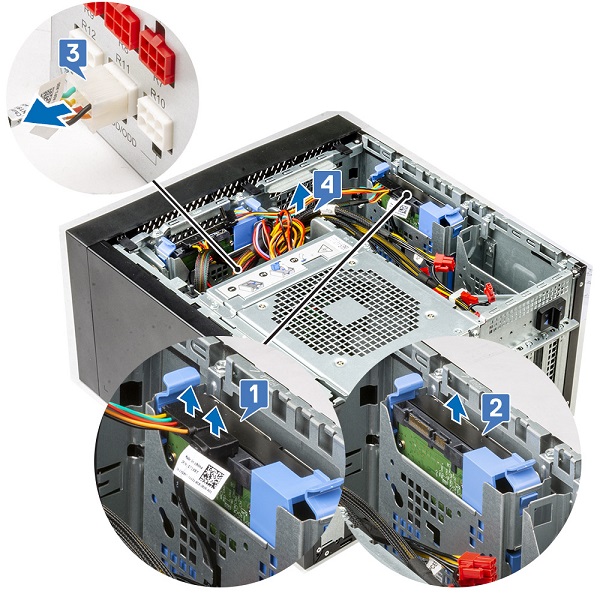

  1. Koppel de datakabels en de voedingskabels los van de connectoren op de harde schijven [1].

  1. Druk op de blauwe beugellipjes en til de harde-schijfbeugel uit de onderste harde-schijfcompartimenten [2].

  1. Koppel de SATA-voedingskabel los van de connectoren op de PSU [3].

SATA-voedingskabels loskoppelen

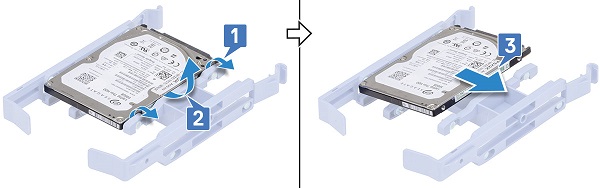

  1. Buig de beugel van de harde schijf [1], til de harde schijf op [2] en schuif deze vervolgens uit de beugel van de harde schijf [3].

De harde-schijfbeugel verwijderen

Opmerking: Herhaal stap 2 tot en met 7 om extra harde schijven te verwijderen (indien beschikbaar).
  1. Instructies voorafgaand aan het verwijderen Voordat u het scharnier van de voeding opent:

    1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data.

    2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels.

    3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact.

    4. Verwijder de bovenplaat van het systeem.

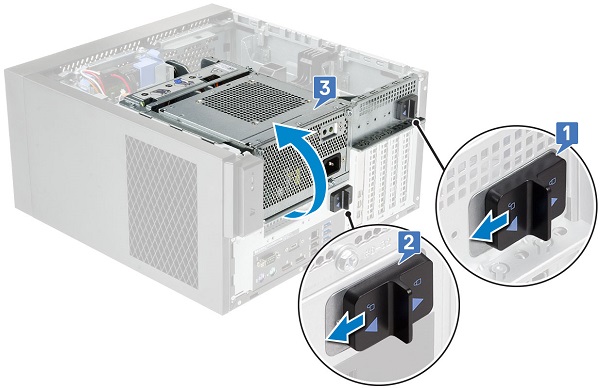

  2. Ontgrendel de PSU-ontgrendelingsvergrendelingen [1, 2].

  1. Draai het scharnier van de voeding zoals weergegeven in de afbeelding [3].

Het scharnier van de voedingseenheid draaien

Opmerking: In sommige configuraties is mogelijk een PCIe-kaart geïnstalleerd. Volg dezelfde stappen, behalve stap 2 om de uitbreidingskaart te verwijderen.
  1. Instructies voordat u de uitbreidingskaarten verwijdert:

    1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data.

    2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels.

    3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact.

    4. Verwijder de bovenplaat van het systeem.

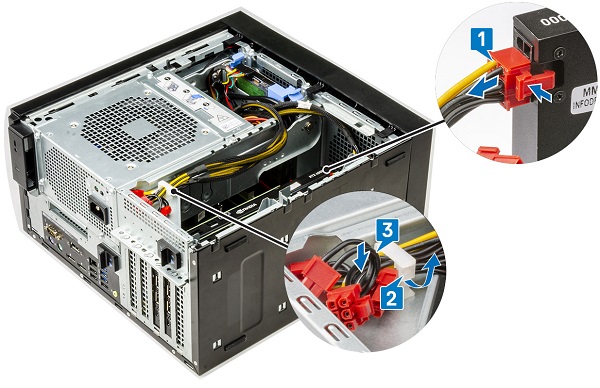

  2. Koppel de VGA-voedingskabel los van de grafische kaarten in een configuratie met dubbele grafische kaart [1].

  1. Til de plastic vergrendeling omhoog om de kabels los te maken [2] en verwijder de kabels uit de lipjes [3].

Kabels verwijderen uit de lipjes

  1. Open het scharnier van de voeding.

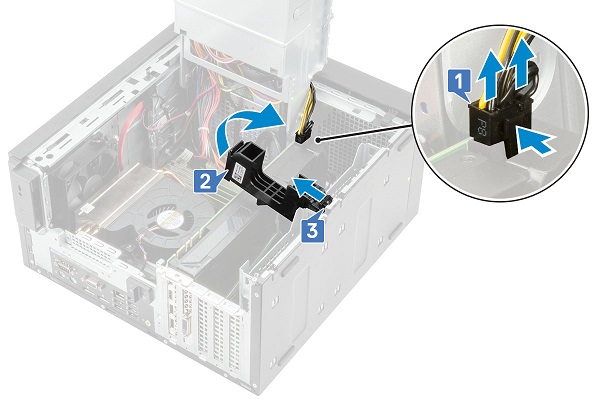

  1. Druk op de ontgrendelingsklem en koppel de voedingskabel van de grafische kaart los van de connector op de grafische kaart [1].

  1. Til de zijkant van de PCIe-houder op die op de grafische kaart is geplaatst [2].

Opmerking: Een PCIe-houder is mogelijk niet vereist voor computers die worden geleverd met NVIDIA Quadro P4000 of RTX4000 configuraties met dubbele grafische kaart.
  1. Verschuif de PCIe-houder om het lipje op de PCIe-houder los te maken van de slot op het chassis [3].

De PCIe-houder schuiven

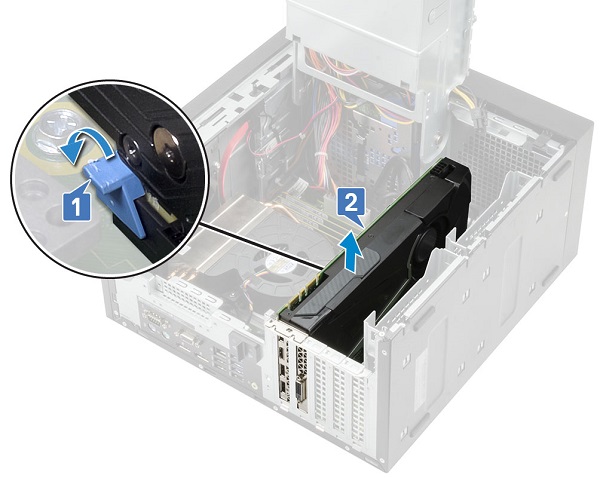

  1. Duw de vergrendeling van de kaarthouder weg van de kaart [1] en til de grafische kaart uit de computer [2].

De grafische kaart optillen

  1. Instructies vóórdat u het geheugen verwijdert:

    1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data.

    2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels.

    3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact.

    4. Verwijder de bovenplaat van het systeem.

  2. Druk op de vergrendellipjes aan elke zijde van de geheugenmodule.

  1. Til de geheugenmodule uit de connectoren op de systeemkaart.

Opmerking: Herhaal de stappen 2 en 3 voor eventuele extra geheugen-DIMM's in de computer.
  1. Instructies voorafgaand aan het verwijderen van de knoopcelbatterij:

    1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data.

    2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels.

    3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact.

    4. Verwijder de bovenplaat van het systeem.

    5. Open het scharnier van de voeding.

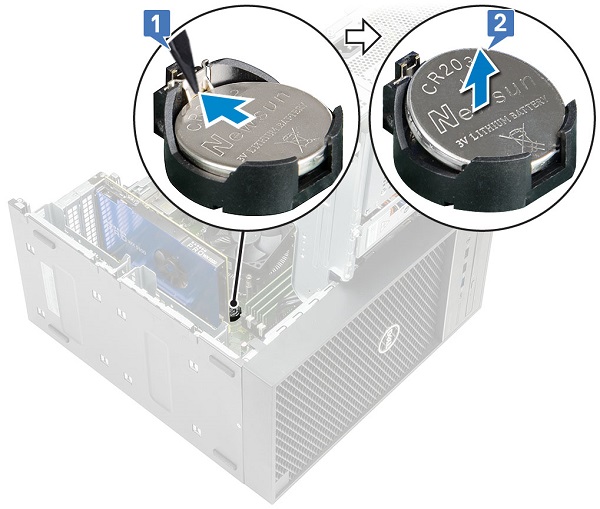

  2. Druk op de vergrendeling totdat de knoopcelbatterij naar buiten komt [1].

  1. Verwijder de knoopcelbatterij uit de connector op de systeemkaart [2].

De knoopcelbatterij verwijderen

  1. Instructies vóórdat u de interne luidsprekers verwijdert:

    1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data.

    2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels.

    3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact.

    4. Verwijder de bovenplaat van het systeem.

    5. Open het scharnier van de voeding.

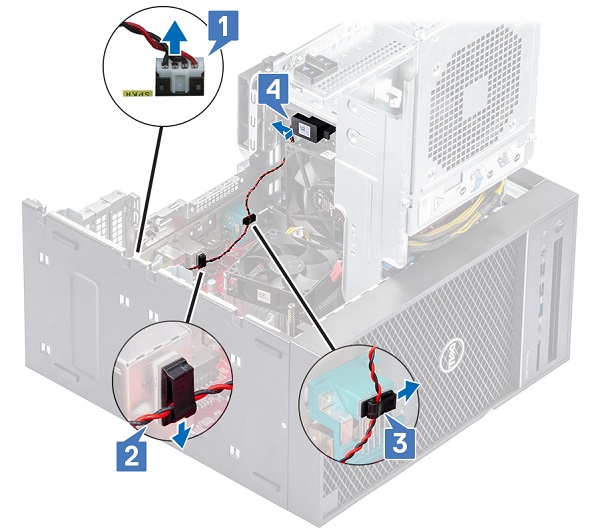

  2. Trek de luidsprekerkabel los van de systeemkaart [1].

  1. Verwijder de luidsprekerkabel uit de lipjes op de systeemkaart [2, 3].

  1. Druk op het ontgrendellipje en trek de luidspreker uit de voorkant van het systeemchassis [4].

De interne luidspreker verwijderen

  1. Instructies vóórdat u de inbraakschakelaar en kabel verwijdert:

    1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data.

    2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels.

    3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact.

    4. Verwijder de bovenplaat van het systeem.

    5. Verwijder het montagekader.

    6. Open het scharnier van de voeding.

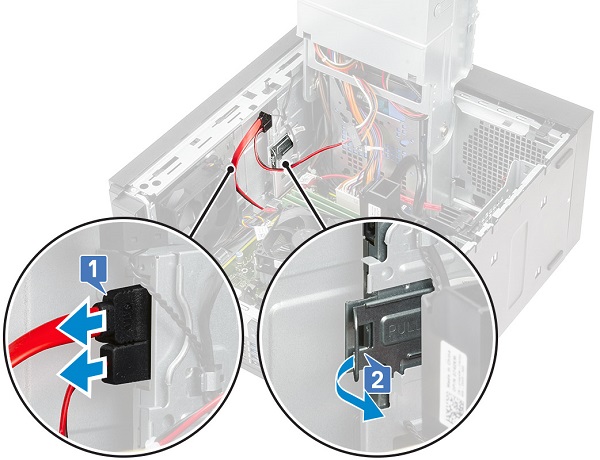

  2. Koppel de datakabel en de voedingskabel los van het optische station [1].

  1. Houd de vergrendeling van het optische station vast en trek eraan om het optische station te ontgrendelen [2].

Trek aan de vergrendeling van het optische station

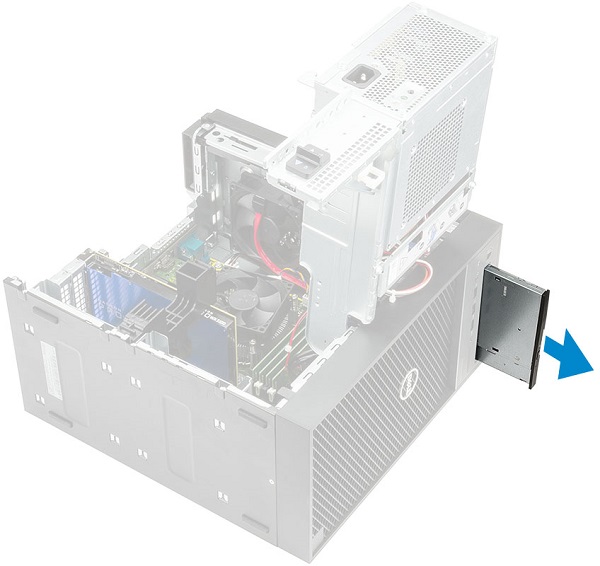

  1. Schuif het optische station vanaf de voorzijde van de computer.

Het optische station verschuiven

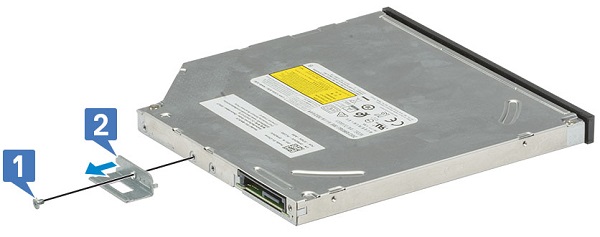

  1. Verwijder de M2x2.5-schroef waarmee de beugel van het optische station aan het optische station [1] is bevestigd en verwijder de beugel van het optische station [2].

De beugel van het optische station verwijderen

  1. Instructies voorafgaand aan het verwijderen van de WLAN-module en SMA-antenne:

    1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data.

    2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels.

    3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact.

    4. Verwijder de bovenplaat van het systeem.

    5. Open het scharnier van de voeding.

  2. Verwijder de enkele M2x3.5-schroef waarmee de WLAN-kaart aan de systeemkaart is bevestigd en verwijder vervolgens de antennekabels uit de rubberen geleiders op de systeemkaart [1].

  1. Schuif en verwijder de externe antenneconnector uit het PCIe-slot op het chassis [2].

De externe antenneconnector verwijderen

  1. Verwijder de WLAN-kaart van de systeemkaart [3].

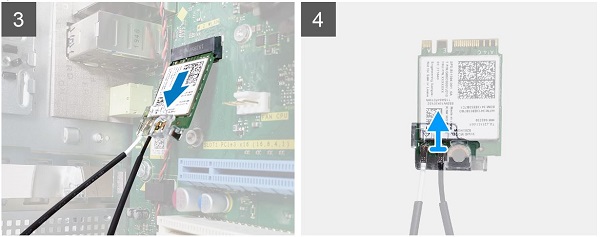

  1. Verwijder de plastic beugel van de bovenkant van de antenneconnector [4].

De plastic beugel van de antenneconnector verwijderen

  1. Verwijder de antennekabel voorzichtig uit de connectoren op de WLAN-kaart [5].

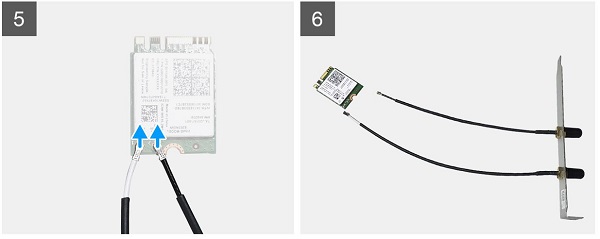

  1. Maak de WLAN-module en de SMA-antenne los [6].

De WLAN-module en SMA-antenne scheiden

Opmerking: De I/O-kaart is een optioneel onderdeel. U ziet een I/O-kaart op basis van aanvullende onderdelen die bij het systeem zijn besteld.
  1. Instructies voorafgaand aan het verwijderen van de I/O-kaart:

    1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data.

    2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels.

    3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact.

    4. Verwijder de bovenplaat van het systeem.

    5. Verwijder het montagekader.

    6. Verwijder het optische station.

    7. Open het scharnier van de voeding.

  2. Koppel de I/O-audiokabel los van de connector op de systeemkaart [1] en verwijder de kabel uit de geleiders naast de systeemkaart op het chassis [2].

IO-audiokabel loskoppelen

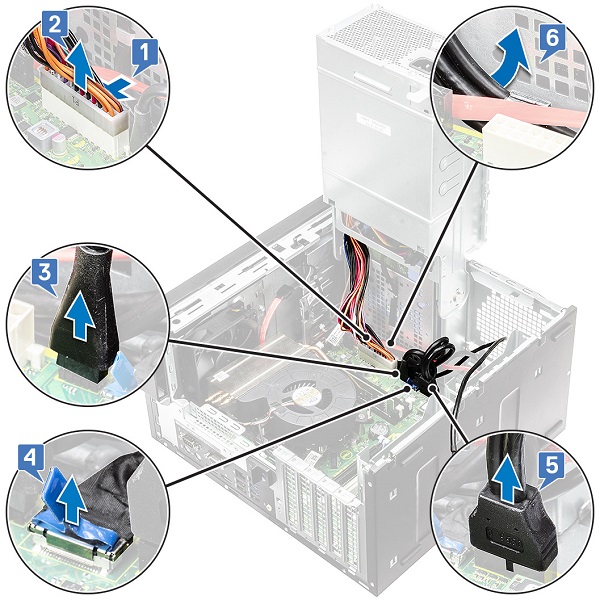

  1. Koppel de volgende kabels los van de bijbehorende connectoren op de systeemkaart:

    • Kabel van de voedingsconnector van de systeemkaart [1, 2]
    • SD-kaartkabel [3]
    • Type-C-kabel [4]
    • USB-kabel van I/O-kaart [5]
    • Verwijder de kabels uit de connector [6]

Kabels loskoppelen

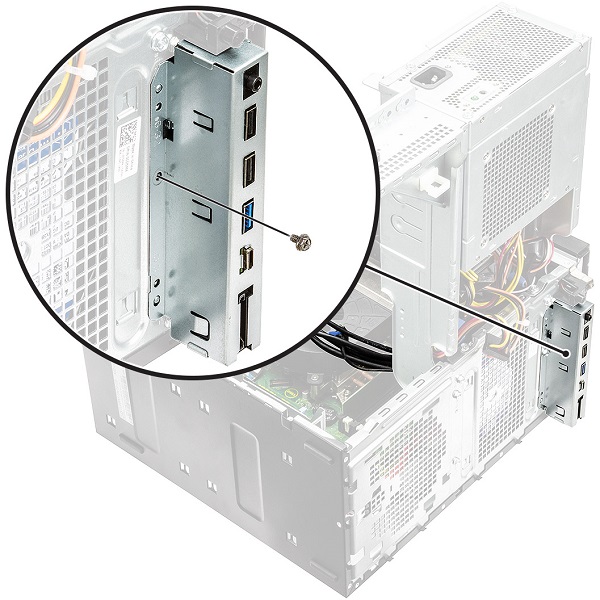

  1. Verwijder de #6-32x1/4" schroef waarmee het I/O-paneel aan het chassis is bevestigd.

De schroef verwijderen

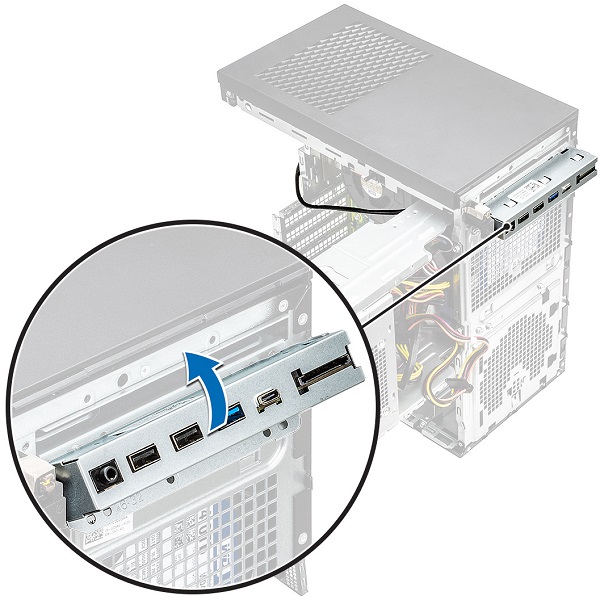

  1. Til het I/O-paneel op om de lipjes op het I/O-paneel los te maken van de slots op het chassis.

Het I/O-paneel optillen

  1. Trek het I/O-paneel samen met de kabels uit het I/O-paneelslot op het chassis.

Trekken aan het I/O-paneel

Opmerking: De I/O-kaart is een optioneel onderdeel. U ziet een I/O-kaart op basis van aanvullende onderdelen die bij het systeem zijn besteld.
  1. Instructies voorafgaand aan het verwijderen van de I/O-kaart:

    1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data.

    2. Ontkoppel alle op de computer aangesloten telefoon-, netwerk- of USB-kabels.

    3. Haal de stekkers van de voedingskabels van de computer en alle aangesloten apparaten uit het stopcontact.

    4. Verwijder de bovenplaat van het systeem.

    5. Open het scharnier van de voeding.

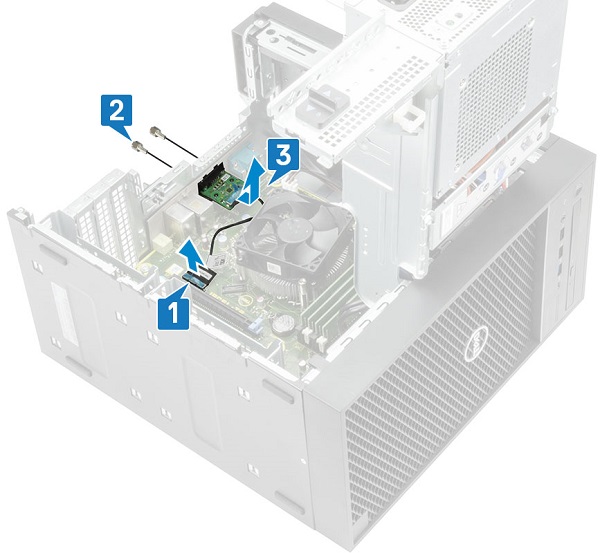

  2. Koppel de kabel van de I/O-kaart los van de connector op de systeemkaart [1].

  1. Verwijder de twee M3X3-schroeven waarmee de I/O-kaart aan het systeem is bevestigd [2].

  1. Verwijder de I/O-kaart uit het systeem [3].

De I/O-kaart verwijderen

Opmerking: SD-kaarten zijn optionele componenten. U ziet een SD-kaart alleen op computers die worden geleverd met een WWAN-kaart.
  1. Instructies vóórdat u de SD-kaart verwijdert:

    1. Maak voordat u hardware installeert of verwijdert altijd een back-up van al uw data.

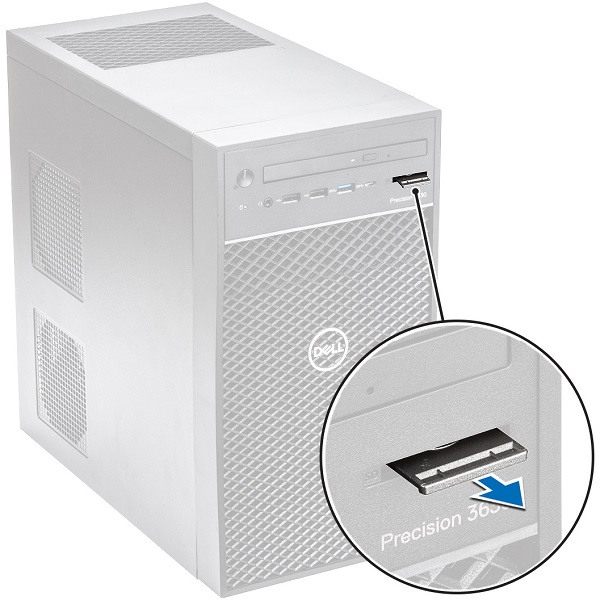

  2. Trek de SD-kaart uit het systeem.

De SD-kaart verwijderen


Als u meer hulp nodig hebt, neemt u contact op met Technische Support.
Contact met ons opnemen Ga terug naar de inhoudspagina van de systeemtype-demontage
