Es stehen verschiedene Modelle von RAID-Controller-Karten zur Verfügung

Dell Precision Workstations bieten verschiedene Optionen für Laufwerk-Controller:

• ✓ Dell H310 PCIe RAID-Karte
• ✓ Dell H710P PCIe RAID-Karte
• ✓ Dell H330 PCIe RAID-Karte
• ✓ Dell H730P PCIe RAID-Karte
• ✓ LSI 9271-8i RAID-Controller

Beide Karten, H310 und H710P, bieten mehrere 6 Gbit/s-Anschlüsse für SATA-, SAS- oder SSD-Laufwerke. Sie unterstützen RAID 0-, 1-, 5- und 10-Konfigurationen.

H310 ist eine host-basierte RAID-Karte. Host-basiert bedeutet, dass für die Implementierung von RAID Systemprozessorzyklen verwendet werden.

(Abbildung 1 PERC H310)

H710P ist ein Hardware-RAID-Controller. Hardware-RAID bedeutet, dass der gesamte benötigte Prozess für RAID auf einer RAID-Karte stattfindet und keine Systemprozessorzyklen genutzt werden. Hardware-RAID belastet den Workstation-Prozessor weniger und bietet die größtmögliche Leistung für Ihre Workstation. (Diese Karte unterstützt nur interne Speicher.)

(Abbildung 2 H710p)

Beide Karten, H330 und H730P, bieten mehrere 12 Gbit/s-Anschlüsse für SATA-, SAS- oder SSD-Laufwerke. Sie unterstützen RAID 0-, 1-, 5- und 10-Konfigurationen.

Die Karte H330 ist eine allgemeine RAID-Lösung. (Diese Karte unterstützt sowohl den internen Speicher als auch Bandgeräte, jedoch kein Ablegen im Cache-Speicher. Dies kann sich auf die Leistung in RAID 5- und RAID 6-Arrays auswirken.)

(Abbildung 3 H330)

H730P ist eine Hardware-RAID-Option. Diese Karte ist ein nichtflüchtiger 1 GB- oder 2 GB-Cache. (Diese Karte unterstützt nur interne Speicher.)

(Abbildung 4 H730p)

Das RAID-BIOS-Konfigurationsdienstprogramm, auch bekannt als Dell OpenManage Storage Services, ist eine Anwendung für Storage-Management. Diese Anwendung ist auf den verschiedenen Karten integriert, die RAID-Laufwerksgruppen und virtuelle Laufwerke konfigurieren und verwalten. Das Dienstprogramm ist vom Betriebssystem unabhängig. Drücken Sie die Tasten <STRG + R> während des POST-Vorgangs gleichzeitig, um dieses Dienstprogramm aufzurufen.

Informationen zu den LSI 9271-8i RAID-Controllern finden Sie in unseren Videos unten im Abschnitt 5.

(Abbildung 5 PERC LSI)

Weitere Informationen zur Konfiguration von RAIDs in Precision Workstations finden Sie in den folgenden Artikeln der Dell Wissensdatenbank:

• RAID-Konfiguration für Dell Precision Mobile Workstations
• Konfigurieren von RAID in einer Dell Precision Workstation

Zurück zum Anfang

Grundlegende Informationen zu den RAID-Begriffen und -Konzepten

Wir haben im Folgenden einige Videos bereitgestellt, um die grundlegenden Konzepte und Begriffe, die in RAID verwendet werden, zu klären. Die Videos stehen eventuell nur in englischer Sprache zur Verfügung, manchmal sind jedoch auch regionale Untertitel verfügbar.

Diese sind hilfreich, wenn Sie keine Vorkenntnisse über RAID haben. Wenn dies der Fall ist, können Sie mit dem nächsten Abschnitt fortfahren.

Zurück zum Anfang

RAID BIOS-Konfigurationsdienstprogramm

Bevor Sie die PERC Controller-Treiber laden, müssen Sie das RAID mithilfe dieses Dienstprogramms einrichten.

Das Dienstprogramm für ältere Karten umfasst verschiedene Abschnitte einschließlich Verwaltung virtueller Datenträger, Verwaltung physischer Datenträger, Controller-Management und Eigenschaften.

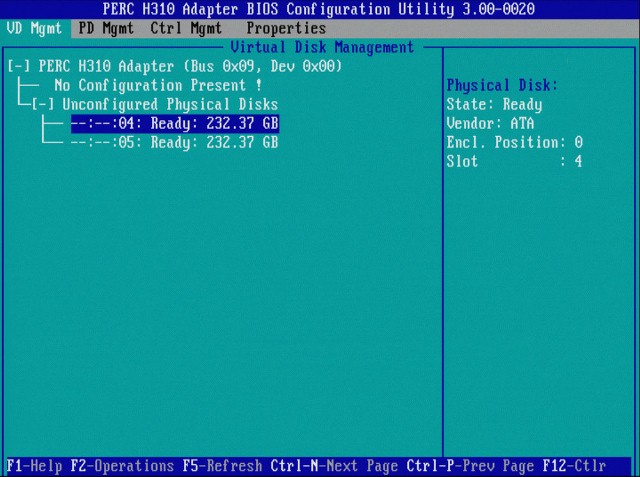

(Abbildung 6 PERC-Dienstprogramm)

Das Dienstprogramm für neuere Karten ist identisch, es unterscheiden sich jedoch die Eigenschaften der Ansicht von Fremdkonfigurationen.

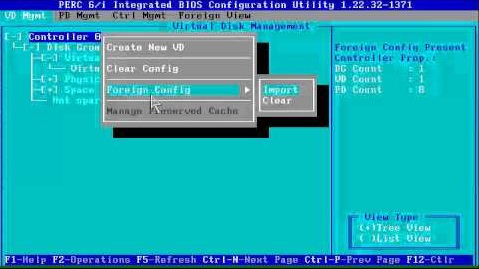

(Abbildung 7 BIOS PERC6i)

Zurück zum Anfang

RAID-Speichertreiber

Bei der Installation/Neuinstallation eines Windows-Betriebssystems werden Sie beim Setup während der Installation nach einem RAID Storage-Treiber gefragt. Ein Techniker oder Nutzer vor Ort muss den RAID Storage-Treiber auf einem USB-Laufwerk bereit haben, wenn er versucht, das Betriebssystem zu formatieren und zu laden.

Im Folgenden finden Sie einen Screenshot, auf dem keine Festplatte in der Installation von Windows 7 gefunden wurde: (Keine wesentlichen Änderungen bei neueren Versionen von Windows.)

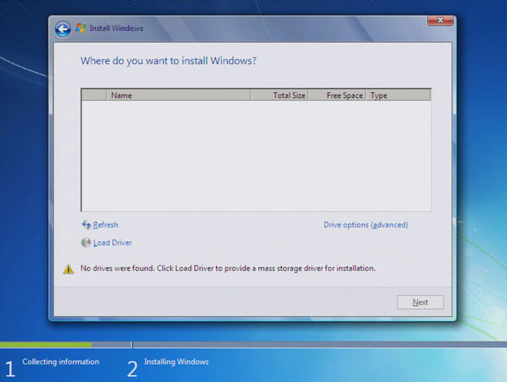

(Abbildung 8 PERC-Treiber)

Wenn Sie die Meldung Keine Festplatte gefunden angezeigt bekommen, schließen Sie den USB-Stick mit dem notwendigen Treiber an. Klicken Sie auf Load Drivers und suchen Sie nach dem Speicherort der Treiber auf dem USB-Stick. Führen Sie den Treiber aus.

Sie können die Treiber von der Dell Support-Website herunterladen.

Stellen Sie sicher, dass Sie Ihre Service-Tag-Nummer oder den Express-Servicecode eingeben, um die korrekte Seite aufzurufen. (Sie können auch Ihren Modelltyp aus der Produktliste auswählen.)

Sie müssen auf die Schaltfläche Treiber und Downloads links auf der Seite klicken und dann sicherstellen, dass Sie Ihr Betriebssystem korrekt auswählen.

Öffnen Sie den Abschnitt Speicher-Controller und laden Sie die Treiberdatei über den Link herunter.

Zurück zum Anfang

Verwendung des LSI 9271-8i RAID-Controllers und grundlegende Informationen

Die Videos im Folgenden zeigen Ihnen die Verwendung der LSI 9271-8i RAID-Controller und geben Ihnen hoffentlich ein besseres Verständnis über deren Funktionsweise. Die Videos stehen eventuell nur in englischer Sprache zur Verfügung, manchmal sind jedoch auch regionale Untertitel verfügbar.
