PowerEdge: Ověření kompatibility síťových karet

Jak zkontrolovat, jestli je na serveru PowerEdge podporována karta síťového rozhraní (NIC).

Obsah:

• Jedná se o síťovou kartu Dell s firmwarem Dell?
• Ověřte typ rozhraní síťové karty
• Zkontrolujte dostupné Expandéry a sloty
• Kontrola seznamu kompatibility hardwaru s operačním systémem (HCL) Podpora
• Zkontrolujte dostupné aktualizace firmwaru na webu podpory

Jedná se o síťovou kartu Dell s firmwarem Dell?

Pokud na síťové kartě není firmware Dell, může dojít k neočekávaným výsledkům, pokud je karta NIC nainstalována na serveru.

• Bez firmwaru Dell nemůže hardware serveru správně komunikovat se síťovou kartou.
• To může způsobit příznaky, jako jsou zvýšené otáčky ventilátoru, protože server nemusí být schopen správně sledovat svou teplotu.
• Aktualizace firmwaru z řadiče iDRAC nejsou možné, protože nejsou podporovány soubory firmwaru od jiných výrobců než od společnosti Dell.
• Problémem může být kompatibilita ovladačů, protože ovladače Dell jsou ověřovány vůči verzím firmwaru Dell.

Zpět na začátek

Ověřte typ rozhraní síťové karty:

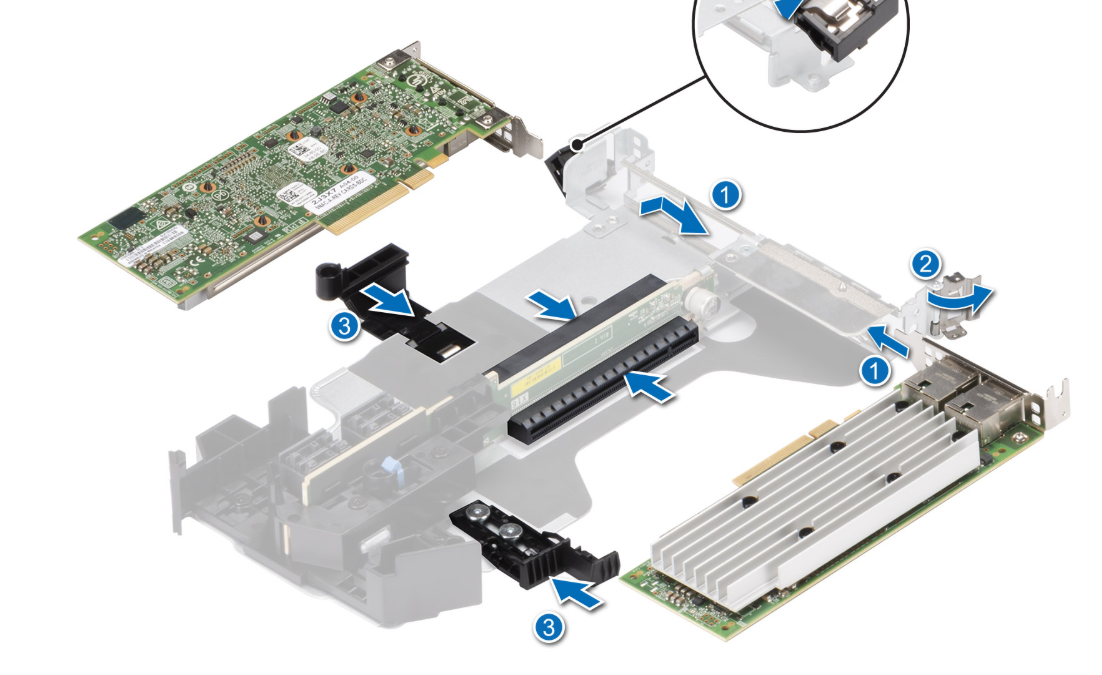

Standardní rozhraní PCIe (Peripheral Component Interconnect Express) je obecně podporováno všemi servery, a to buď slotem na základní desce, jako je tomu u věžových serverů, nebo v kartě riseru PCIE na rackových serverech. Ostatní typy rozhraní mají specializovaný slot a ve většině případů mají k dispozici pouze jeden slot.

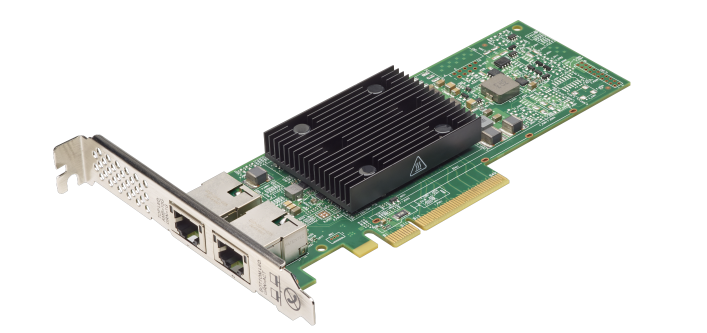

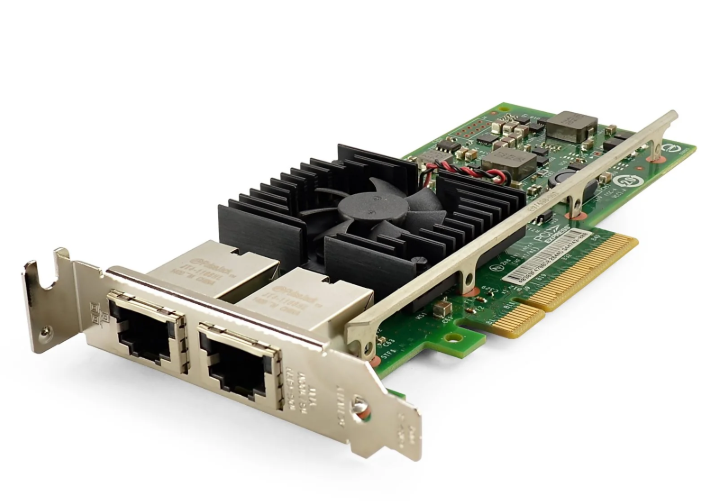

PCIE:

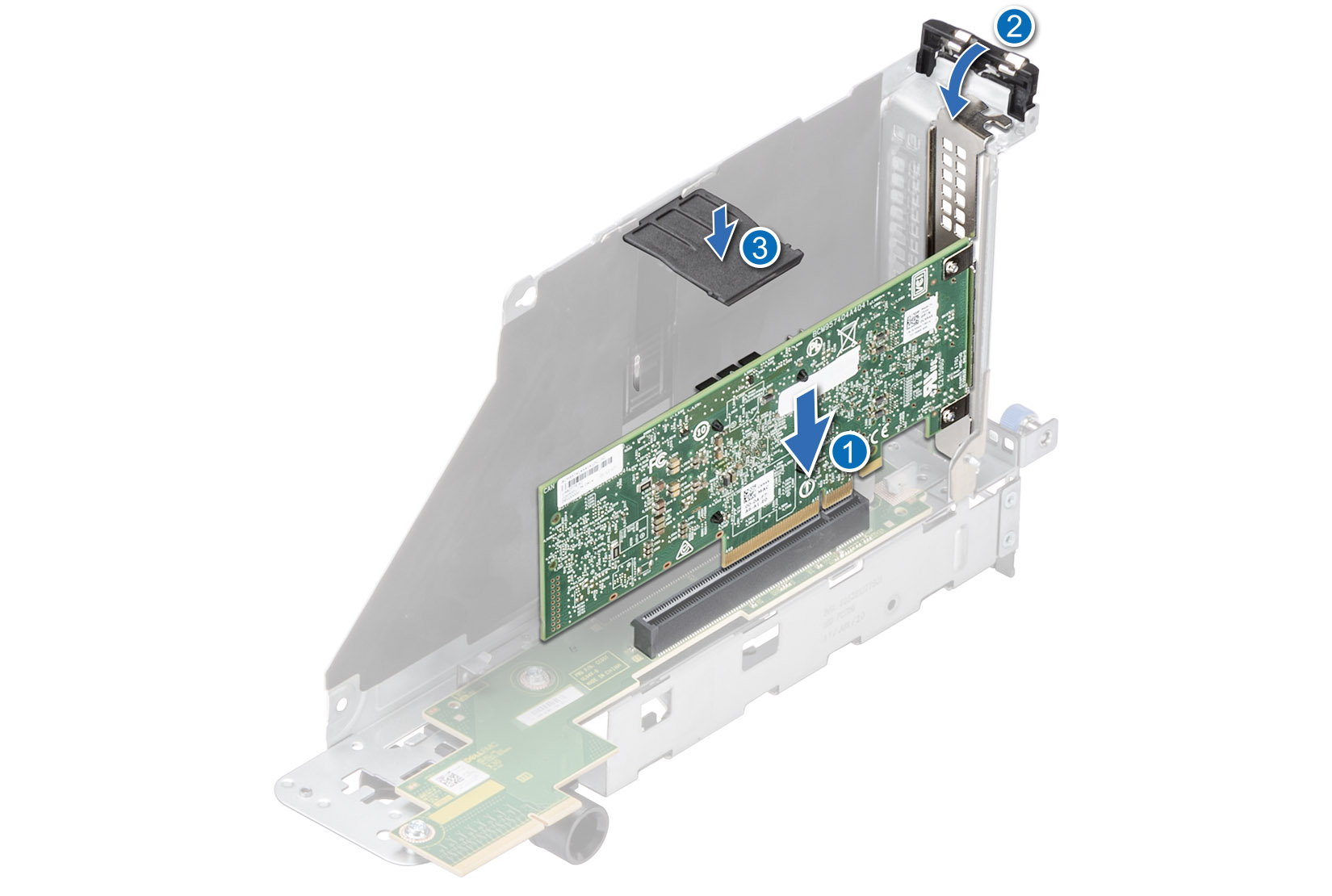

• Hlavní nevýhodou karet PCIE je, že mají různé rychlostní indexy, PCIE, například Gen3/Gen4/Gen5, a různé velikosti fyzických slotů, jako jsou sloty plné výšky (FH) nebo poloviční výšky (HH), nízký profil (LP).
• Pokud jde o různé generace PCIE, jsou zpětně kompatibilní. To znamená, že karta PCIE 5. generace může fungovat ve slotu PCIE 4. generace, ale její rychlost bude omezena na rychlost slotu 4. generace.

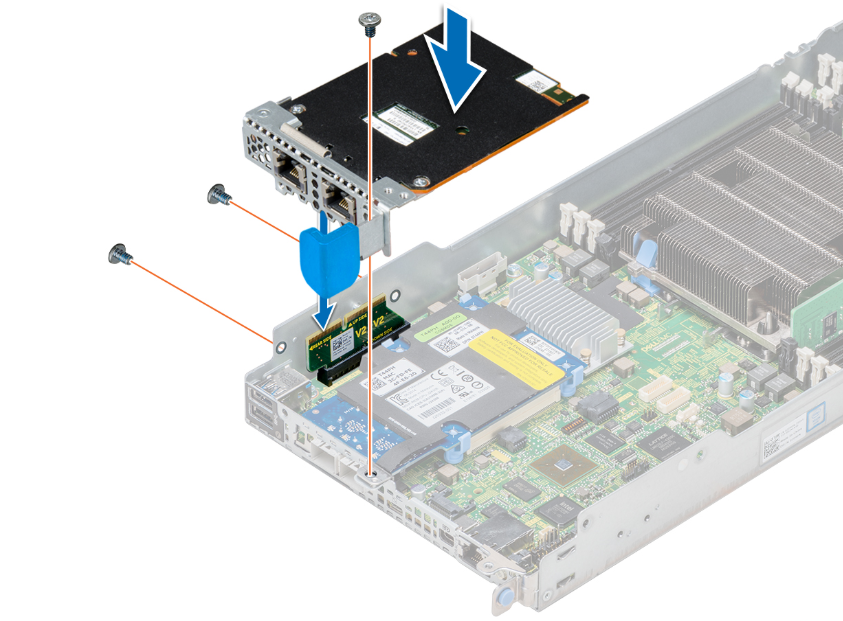

Mezipatro:

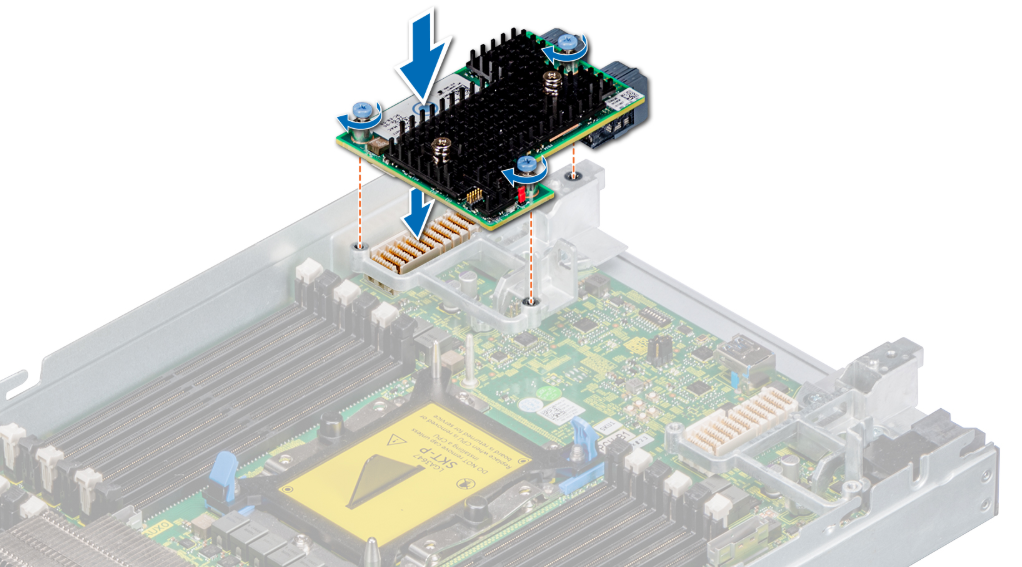

• Instaluje se do slotu Mezzanine na základní desce

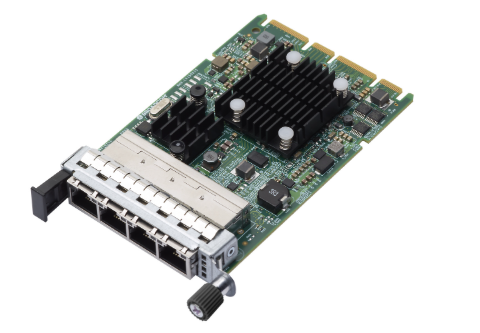

Open Compute Project (OCP):

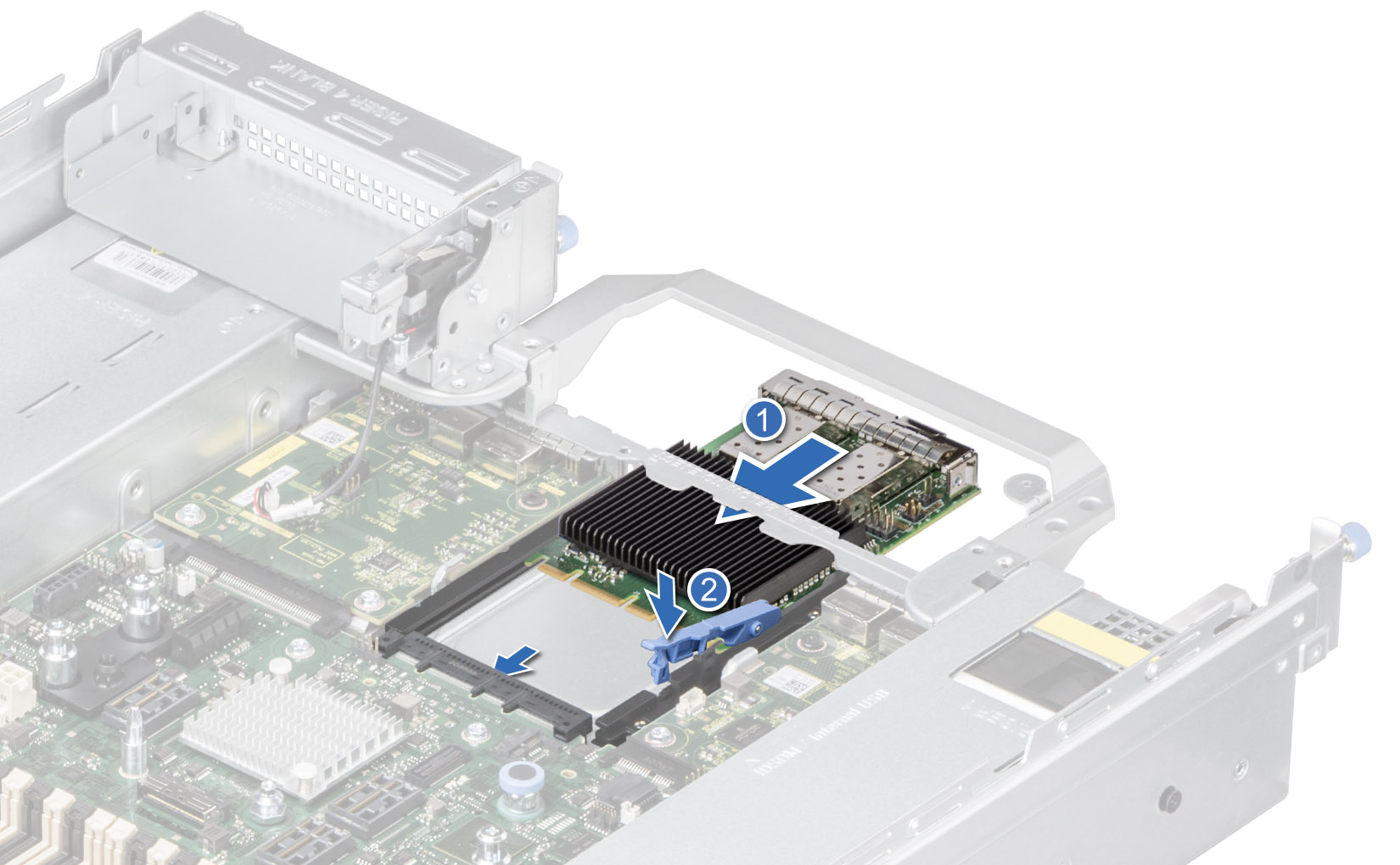

• Síťové karty OCP jsou podobné kartám Mezzanine, pouze se instalují ze zadní části serveru do slotu OCP na základní desce. Některé karty OCP jsou uvedeny jako OCP Mezz.

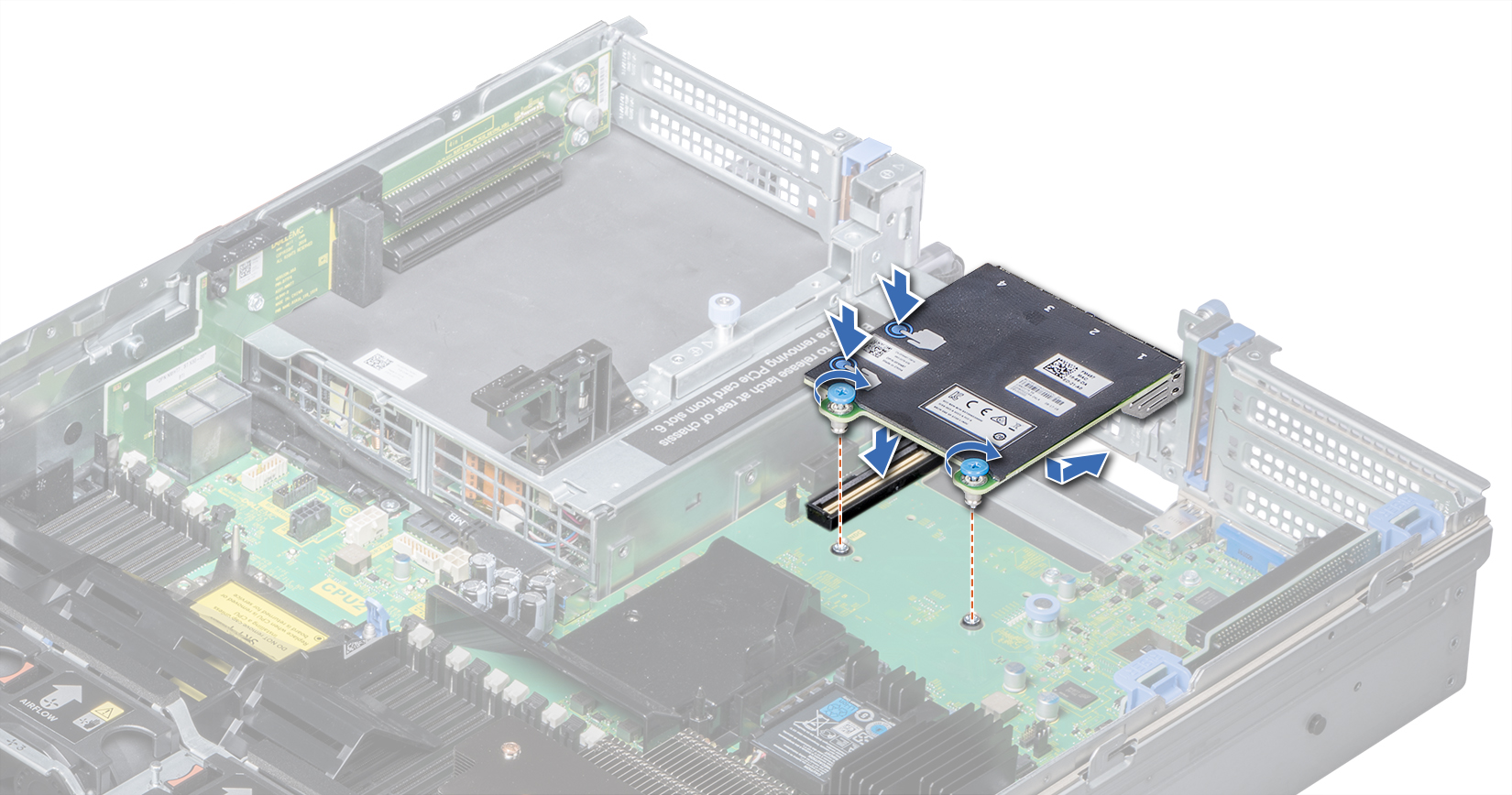

Podřízená síťová karta (NDC):

• Rozbočovací program se instaluje přímo do slotu NDC na níže uvedené základní desce.



Zpět na začátek

Zkontrolujte dostupné risery a sloty:

Instalační a servisní příručka serverů vám pomůže ověřit, které risery a sloty má server k dispozici.

• Podrobné informace naleznete v článku: PowerEdge: Odstraňování problémů s detekcí zařízení PCIe

Zpět na začátek

Kontrola seznamu kompatibility hardwaru operačního systému (HCL) Podpora:

Ve většině případů hlavní problém s kompatibilitou pochází z podpory operačního systému.

Například starší síťové karty mohou fungovat na hardwarové úrovni, ale nainstalovaný operační systém již nemusí podporovat kartu nebo pro ni poskytovat ovladače.

Ověřte, zda nainstalovaná verze serverového operačního systému podporuje síťovou kartu pomocí seznamů kompatibility hardwaru operačního systému.

• RHEL:https://catalog.redhat.com/hardware
• Operační systém: https://ubuntu.com/certified/servers
• SLES: https://www.suse.com/yesCertified/home
• VMware ESXi:https://compatibilityguide.broadcom.com/
• Windows Server:https://partner.microsoft.com/en-us/dashboard/hardware/search/cpl

Zpět na začátek

Zkontrolujte dostupné aktualizace firmwaru na webu podpory:

Pokud jsou na stránce podpory serverů uvedeny aktualizace ovladačů a firmwaru pro danou síťovou kartu, jsou zde uvedeny podporované modely serverů a konkrétní síťové karty v části s dodatečnými informacemi o firmwaru.

Podle níže uvedených kroků ověřte, zda je síťová karta podporována z uvedeného dostupného firmwaru:

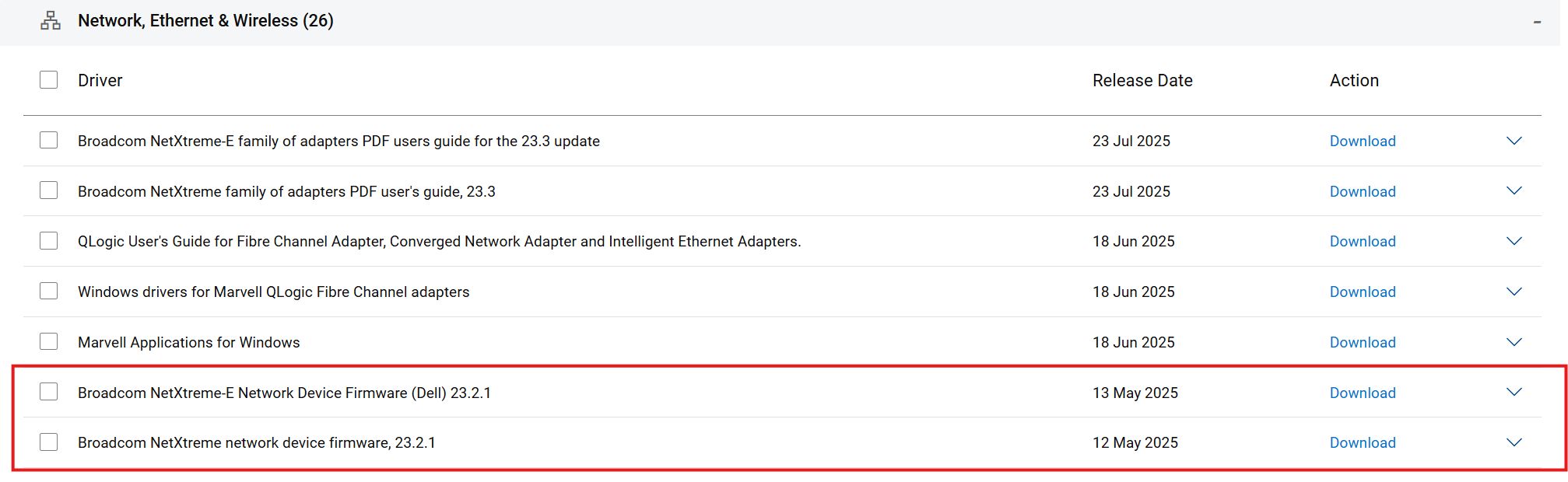

• Po zadání modelu nebo výrobního čísla serveru a kliknutí na možnost Drivers & Downloads (Ovladače a soubory ke stažení) můžete na webu podpory vyhledat dostupné aktualizace firmwaru síťové karty odpovídající dané značce síťové karty. V níže uvedeném příkladu vyhledejte kompatibilitu pro konkrétní síťovou kartu Broadcom.

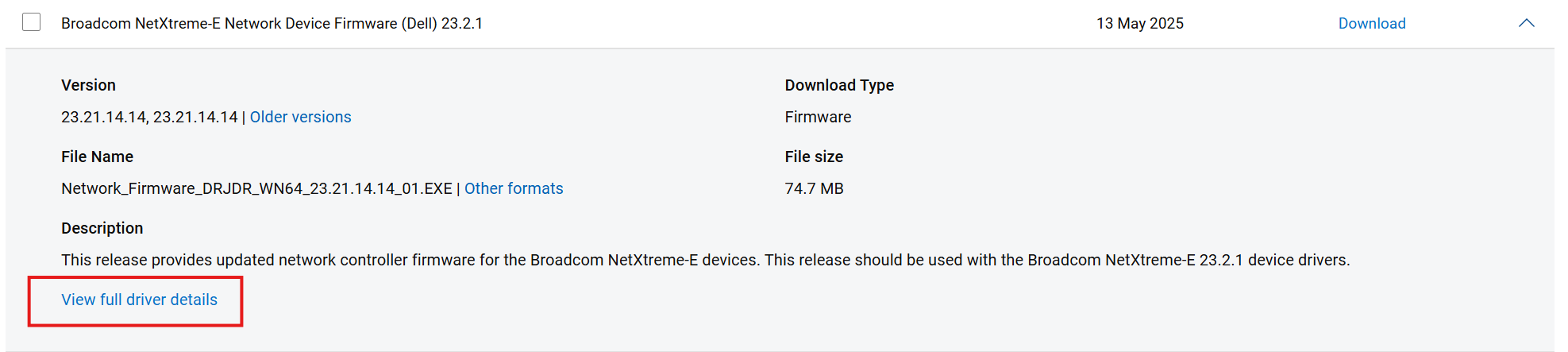

• Když kliknutím na aktualizaci firmwaru otevřete možnost Zobrazit všechny podrobnosti o ovladači , klikněte na odkaz.

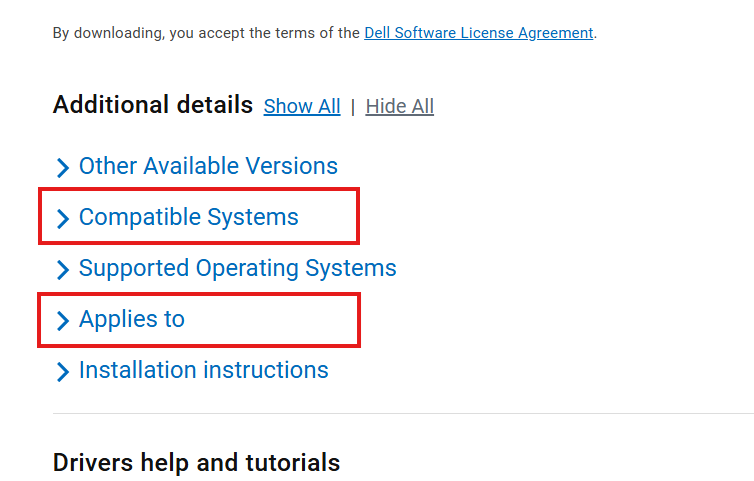

• Na stránce s podrobnostmi se nachází část Další podrobnosti, kde můžete zaškrtnout informace v polích Kompatibilní systémy a Platí pro.



• Možnost Compatible Systems zobrazuje seznam všech serverů, které podporují aktualizaci firmwaru, a modelů síťových karet nalezených v možnosti Platí pro. Nejprve ověřte, že je uveden požadovaný model serveru.

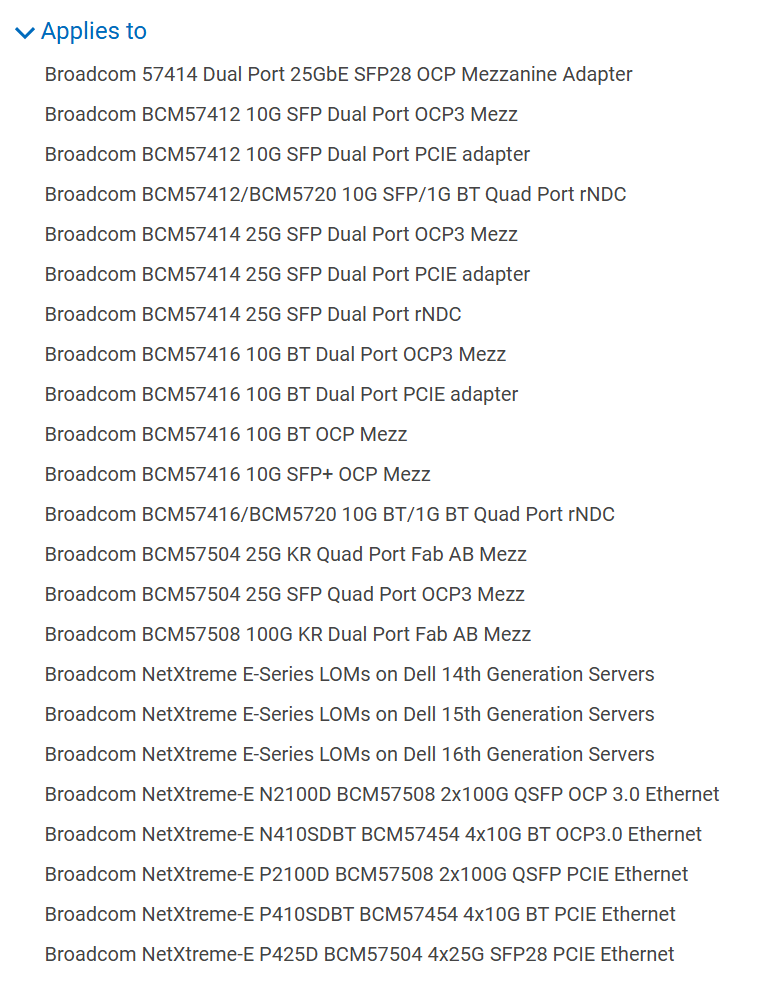

• Možnost Platí pro zobrazuje všechny typy a modely síťových karet NIC, které podporují tento firmware. Zde můžete ověřit, zda je daný model síťové karty uveden.



Zpět na začátek
