Cómo ejecutar una autoprueba de la fuente de alimentación en una computadora todo en uno o un equipo de escritorio Dell

Los equipos de escritorio Dell Inspiron, XPS, OptiPlex, Precision y Vostro incluyen una característica de autoprueba incorporada (BIST) para diagnosticar el estado de la fuente de alimentación (PSU). En combinación con un LED de estado en la PSU, el BIST permite que un usuario compruebe si la PSU en sí proporciona alimentación, con independencia del resto del equipo. Si la PSU no puede suministrar suficiente alimentación, el equipo no se encenderá.

Causas frecuentes de falla en la fuente de alimentación

• Cable de alimentación defectuoso o dañado
• Toma de corriente que no funciona
• Enchufes múltiples o protectores contra sobrecarga defectuosos
• Unidad de fuente de alimentación defectuosa

Determine si la PSU tiene un botón de BIST

Observe el panel posterior del equipo de escritorio, junto al conector del cable de alimentación (consulte la Tabla 1 para ver ejemplos de ubicaciones de los botones de BIST).

• Chasis de tamaño medio/torre: el botón de BIST se suele ver directamente en el panel posterior junto al conector de alimentación.
• Chasis de factor de forma pequeño: es posible que deba quitar la cubierta del equipo para ver el botón de BIST en el lateral de la PSU.
• Sin botón presente: las PSU en algunos equipos más antiguos no tienen ningún botón de BIST.

Ejemplos de una fuente de alimentación con el botón de autoprueba incorporada
Descripción	Ejemplo de ubicación

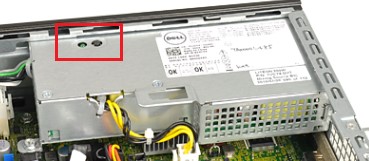

Botón de BIST ubicado en la parte posterior de una fuente de alimentación de un equipo de escritorio
Vista de primer plano de un botón de BIST en una fuente de alimentación de un equipo de escritorio
Estilo alternativo de un botón de BIST en una fuente de alimentación de un equipo de escritorio
Variación adicional de un botón de BIST en una fuente de alimentación de un equipo de escritorio
Ejemplos de una fuente de alimentación sin el botón de autoprueba incorporada
Fuente de alimentación de un equipo de escritorio sin botón de BIST

Tabla 1: Ejemplos de la ubicación del botón de BIST

Variante de la PSU

• Cuando el equipo tenga el botón de BIST: siga las instrucciones de la sección Ejecutar la autoprueba: PSU con un botón de BIST
• Cuando no haya un botón de BIST: siga las instrucciones de la sección Ejecutar la autoprueba: PSU sin un botón de BIST

Ejecute la autoprueba: PSU con un botón de BIST

1. Apague el equipo.
2. Presione el botón de BIST y observe el LED.
3. Evalúe el resultado:
• Sin fallas: el LED es sólido (no parpadea) Y el ventilador de la PSU gira con normalidad. Esto confirma que la PSU suministra alimentación al equipo.
• Con fallas: el LED no se enciende O el ventilador no gira correctamente (incluso si el LED se enciende). Trate un ventilador que no gira como una prueba fallida, independientemente del estado del LED.
4. Si la prueba falla, desconecte y vuelva a conectar el cable de alimentación y, a continuación, repita la prueba una vez.
5. Si aún falla, comuníquese con el soporte técnico de Dell para consultar las opciones de reparación.

Ejecute la autoprueba: PSU sin un botón de BIST

1. Apague el equipo.
2. Desconecte el cable de alimentación de la PSU.
3. Espere entre 15 y 20 segundos.
4. Vuelva a conectar el cable de alimentación al equipo.
5. Evalúe el resultado:
• Sin fallos: el LED se enciende durante aproximadamente 3 segundos y, a continuación, se apaga. Esto confirma que la PSU suministra alimentación al equipo.
• Con fallos: el LED no se enciende o el ventilador de la PSU no gira correctamente.
6. Si la prueba falla, desconecte y vuelva a conectar el cable de alimentación y, a continuación, repita la prueba una vez.
7. Si aún falla, comuníquese con el soporte técnico de Dell para consultar las opciones de reparación.
