Come eseguire un test automatico dell'unità di alimentazione su un computer desktop o all-in-one Dell

I desktop Dell Inspiron, XPS, OptiPlex, Precision e Vostro includono un test BIST (Built-in Self-Test) per l'unità di alimentazione. In combinazione con un LED di stato sulla PSU, il test BIST consente all'utente di verificare se l'unità stessa eroga alimentazione, indipendentemente dal resto del computer. Se l'alimentatore non è in grado di erogare alimentazione sufficiente, il computer non si accende.

Cause comuni di guasto dell'alimentatore

• Cavo di alimentazione difettoso o danneggiato
• Presa di corrente non funzionante
• Ciabatta di alimentazione o protezione dalle sovratensioni difettosa
• Unità di alimentazione guasta

Verificare se la PSU dispone di un tasto BIST

Osservare il pannello posteriore del desktop, accanto al connettore del cavo di alimentazione (vedere la Tabella 1 per esempi delle posizioni del tasto BIST).

• Chassis tower/di medie dimensioni: il tasto BIST è in genere visibile direttamente sul pannello posteriore accanto al connettore di alimentazione.
• Chassis con fattore di forma ridotto: potrebbe essere necessario rimuovere il coperchio del computer per visualizzare il tasto BIST sul lato della PSU.
• Nessun pulsante presente: le PSU su alcuni computer meno recenti non dispongono del tasto BIST.

Esempi di unità di alimentazione con tasto BIST
Descrizione	Posizione di esempio

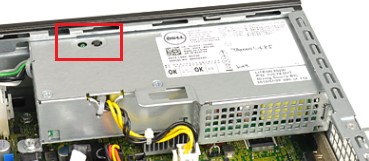

Tasto BIST situato sul retro di un'unità di alimentazione desktop
Vista ravvicinata di un tasto BIST su un'unità di alimentazione desktop
Variante alternativa di un tasto BIST su un'unità di alimentazione desktop
Ulteriore variante di un tasto BIST su un'unità di alimentazione desktop
Esempi di unità di alimentazione senza tasto BIST
Unità di alimentazione desktop senza tasto BIST

Tabella 1. Esempi della posizione del tasto BIST

Variante PSU

• Computer con tasto BIST: seguire le istruzioni riportate nella sezione Eseguire il test automatico: PSU con un tasto BIST
• Computer senza tasto BIST: seguire le istruzioni riportate nella sezione Eseguire il test automatico: PSU senza un tasto BIST

Eseguire il test automatico: PSU con un tasto BIST

1. Spegnere il computer.
2. Premere il tasto BIST e osservare il LED.
3. Valutare il risultato:
• Superato: il LED è fisso (senza sfarfallio/lampeggiamento) E la ventola della PSU gira normalmente. Questo comportamento conferma che la PSU eroga alimentazione al computer.
• Non superato: il LED non si accende OPPURE la ventola non gira correttamente (anche se il LED si accende). Considerare sempre una ventola che non gira come un test non superato, indipendentemente dallo stato del LED.
4. Se il test non viene superato, scollegare e ricollegare il cavo di alimentazione, quindi ripetere il test una volta.
5. Se il problema persiste, contattare il supporto tecnico Dell per le opzioni di riparazione.

Eseguire il test automatico: PSU senza un tasto BIST

1. Spegnere il computer.
2. Scollegare il cavo di alimentazione dalla PSU.
3. Attendere 15-20 secondi.
4. Ricollegare il cavo di alimentazione al computer.
5. Valutare il risultato:
• Superato: il LED si accende per circa 3 secondi, quindi si spegne. Questo comportamento conferma che la PSU eroga alimentazione al computer.
• Non superato: il LED non si accende o la ventola della PSU non gira correttamente.
6. Se il test non viene superato, scollegare e ricollegare il cavo di alimentazione, quindi ripetere il test una volta.
7. Se il problema persiste, contattare il supporto tecnico Dell per le opzioni di riparazione.
