Como executar um autoteste da fonte de alimentação em um desktop ou computador all in one Dell

Os desktops Dell Inspiron, XPS, OptiPlex, Precision e Vostro incluem uma fonte de alimentação (PSU) com um recurso de teste automático integrado (BIST). Combinado com um LED de status na PSU, o BIST permite que um usuário verifique se a própria PSU está fornecendo energia, independentemente do restante do computador. Se a PSU não fornecer energia suficiente, o computador não ligará.

Causas comuns de falha na fonte de alimentação

• Cabo de alimentação com defeito ou danificado
• Tomada de energia que não funciona
• Régua de energia ou protetor contra curto-circuito com defeito
• Fonte de alimentação com defeito

Determine se a PSU tem um botão BIST

Observe o painel traseiro da área de trabalho, ao lado do conector do cabo de alimentação (consulte a Tabela 1 para obter exemplos de localizações dos botões BIST).

• Torre/chassi de tamanho médio: o botão BIST geralmente fica visível diretamente no painel traseiro, ao lado do conector de alimentação.
• Chassi de formato pequeno: talvez seja necessário remover a tampa do computador para ver o botão BIST na lateral da PSU.
• Nenhum botão presente: em alguns computadores mais antigos, as PSUs não têm botão BIST.

Exemplos de uma unidade de distribuição de energia com o botão de autoteste integrado
Descrição	Local de exemplo

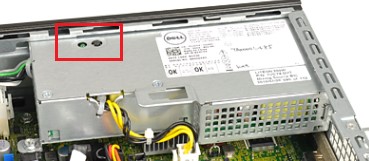

Botão BIST localizado na parte traseira de uma de fonte de alimentação de desktop
Visão detalhada de um botão BIST em uma fonte de alimentação de desktop
Estilo alternativo de um botão BIST em uma fonte de alimentação de desktop
Variação adicional de um botão BIST em uma fonte de alimentação de desktop
Exemplos de uma unidade de distribuição de energia sem o botão de autoteste integrado
Fonte de alimentação de desktop sem um botão BIST

Tabela 1: exemplos da localização do botão BIST

Variante da PSU

• Se o computador tiver o botão BIST: siga as instruções na seção Executar o teste automático — PSU com um botão BIST
• Quando não houver botão BIST: siga as instruções na seção Executar o teste automático — PSU sem um botão BIST

Executar o teste automático — PSU com um botão BIST

1. Desligue o computador.
2. Pressione o botão BIST e observe o LED.
3. Avalie o resultado:
• Aprovado: o LED está aceso (sem cintilação/piscando) E o ventilador da PSU gira normalmente. Isso confirma que a PSU está fornecendo energia ao computador.
• Falha: O LED não acende OU o ventilador não gira corretamente (mesmo que o LED acenda). Considere um ventilador que não gira como um teste com falha, independentemente do estado do LED.
4. Se o teste falhar, desconecte e reconecte o cabo de alimentação e repita o teste uma vez.
5. Se o teste for reprovado, entre em contato com o suporte técnico Dell para obter as opções de reparo.

Execute o teste automático — PSU sem um botão BIST

1. Desligue o computador.
2. Desconecte o cabo de alimentação da PSU.
3. Aguarde 15–20 segundos.
4. Reconecte o cabo de alimentação ao computador.
5. Avalie o resultado:
• Aprovado: o LED branco acende durante três segundos e, em seguida, apaga. Isso confirma que a PSU está fornecendo energia ao computador.
• Falha: o LED não acende ou o ventilador da PSU não gira corretamente.
6. Se o teste falhar, desconecte e reconecte o cabo de alimentação e repita o teste uma vez.
7. Se o teste for reprovado, entre em contato com o suporte técnico Dell para obter as opções de reparo.
