Uszkodzenie kabla USB-C powodujące problemy z ładowaniem lub wyświetlaniem

Notebook i monitor firmy Dell podłącza się za pomocą kabla USB-C. Gdy kabel ulegnie uszkodzeniu, możesz zauważyć:

• Monitor nie wyświetla obrazu ani sygnału wideo
• Notebook się nie ładuje
• Oba problemy występują w tym samym czasie
• Połączenie działa czasami, ale nie innym razem

Dlaczego tak się dzieje

Kabel USB-C ma małe metalowe styki wewnątrz złącza. Gdy te styki wyginają się lub łamią, nie mogą nawiązać prawidłowego kontaktu z urządzeniami. Uniemożliwia to przesyłanie zasilania i sygnału wideo.

Jak ulegają uszkodzeniu kabli USB-C

Większość uszkodzeń kabli ma miejsce podczas codziennego użytkowania, gdy:

• Odłączenie pod kątem: Wyciąganie kabla na boki zamiast prosto
• Użycie zbyt dużej siły: Szybkie szarpanie lub mocne ciągnięcie kabla
• Zginanie przy podłączeniu: Wywieranie nacisku na kabel w pobliżu złącza
• Coś na to naciska: Przedmioty znajdujące się na kablu
• Nieostrożne obchodzenie się: Upuszczenie lub skręcenie kabla

Jak wyglądają uszkodzone kable

Sprawdź, czy oba końce kabla USB-C nie są uszkodzone:

Uszkodzenia zewnętrzne, które można łatwo zauważyć

Wygięta obudowa złącza

Metalowa część, która się podłącza, powinna być prosta. Jeśli jest przechylony lub wygięty, kabel nie będzie miał dobrego kontaktu. Sprawdź, czy oba końce kabla USB-C nie są uszkodzone:

Ilustracja 1: dwa złącza USB-C trzymane obok siebie, lewe złącze pokazuje wygiętą metalową wtyczkę, podczas gdy prawe złącze jest proste i nieuszkodzone

Rys. 2: uszkodzone złącze USB-C z wygiętym metalowym złączem

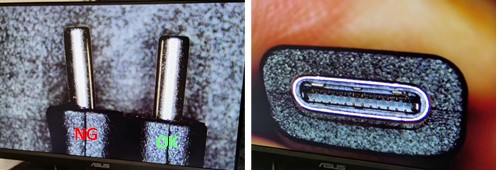

Ilustracja 3: dwuczęściowe zdjęcie przedstawiające wygięte metalowe złącze USB-C z oznaczeniem NG obok prostego złącza z oznaczeniem OK po lewej stronie oraz zbliżenie na wnętrze portu USB-C z brakującymi lub złamanymi stykami po prawej stronie

Pęknięcia w plastikowej obudowie

Poszukaj pęknięć lub pęknięć w plastikowej części złącza. Nawet małe pęknięcia oznaczają, że kabel wymaga wymiany.

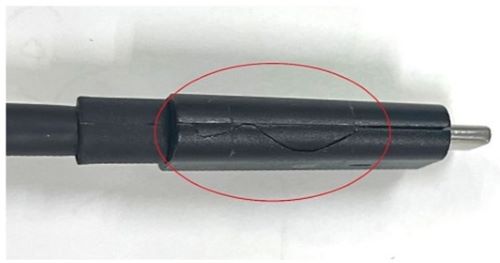

Ilustracja 4: złącze USB-C z widocznym pęknięciem w plastikowej obudowie zaznaczone czerwonym kółkiem

Uszkodzenie w miejscu styku kabla ze złączem

Sprawdź, gdzie kabel jest podłączony do wtyczki. Jeśli przewody są odsłonięte, rozdarte lub kabel wygląda na rozciągnięty, jest uszkodzony.

Ilustracja 5: złącze USB-C przy poważnym uszkodzeniu kabla przy zginaniu na styku kabla z obudową z tworzywa sztucznego, awaria odciążenia przewodów

Oddzielona lub uszkodzona obudowa

Metalowa osłona wokół złącza powinna pozostać nienaruszona. Jeśli kabel jest rozdzielony, uszkodzony lub poluzowany, wymień go.

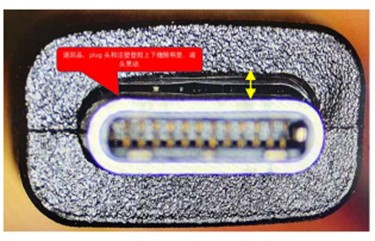

Rys. 6: złącze USB-C z uszkodzoną zewnętrzną metalową osłoną i oddzielną obudową

Uszkodzenia wewnętrzne (przyjrzyj się dokładnie wnętrzu złącza)

Wygięte lub brakujące styki

Zapal światło do złącza i spójrz na małe metalowe styki w środku. Wszystkie powinny być proste i obecne.

Rysunek 7. Złącze USB-C z uszkodzonymi i brakującymi stykami wewnętrznymi

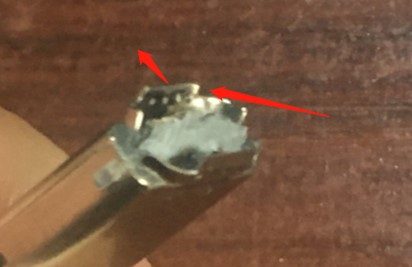

Ilustracja 8: pęknięte złącze USB-C z rozerwaną obudową i przewodami odsłoniętymi w wyniku nieostrożnego obchodzenia się z nim

Jeśli kabel jest uszkodzony, należy go natychmiast wymienić

Potrzebne elementy:

Kabel USB-C, który obsługuje zarówno ładowanie, jak i obraz. Poszukaj kabli oznaczonych:

• Port USB-C z funkcją Power Delivery (PD)
• Obsługa trybu alternatywnego DisplayPort

Aby uzyskać najlepsze rezultaty, użyj oryginalnego kabla USB-C firmy Dell

Gdzie można uzyskać wymianę:

• Otwórz Dell.com i wyszukaj hasło "kabel USB-C"
• Jeśli sklep internetowy firmy Dell nie jest dostępny w Twoim regionie, skontaktuj się z autoryzowanym lokalnym sprzedawcą lub sprzedawcą firmy Dell
• Przedstawiciel handlowy firmy Dell (dla klientów biznesowych)

Jak zapobiegać uszkodzeniu kabla USB-C

Za każdym razem, gdy podłączasz lub odłączasz kabel USB-C, postępuj zgodnie z poniższymi wskazówkami:

Podczas odłączania kabla od komputera:

Zrób to - w prawidłowy sposób:

Chwyć złącze z obu stron i wyciągnij je prosto. Chroni to złącze przed uszkodzeniem.

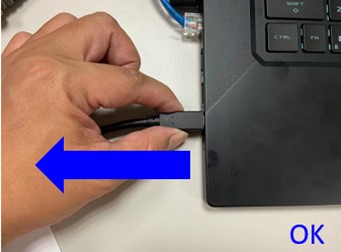

Rys. 9: prawidłowa technika pokazująca dłoń trzymającą obie strony złącza USB-C w celu wyjęcia go bezpośrednio z portu notebooka

Nie rób tego - w niewłaściwy sposób:

Podczas odłączania nie należy trzymać tylko końcówki złącza. Powoduje to nierównomierne ciśnienie (oznaczone czerwoną strzałką) i wygięcie styków złącza.

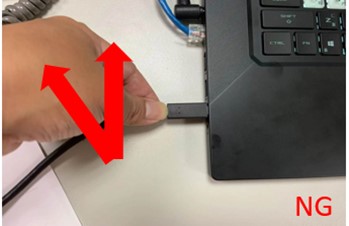

Ilustracja 10: nieprawidłowa technika pokazująca trzymanie końcówki złącza USB-C za pomocą czerwonej strzałki wskazującej niewłaściwą siłę nacisku

Podczas podłączania lub odłączania kabla od monitora:

Zrób to - w prawidłowy sposób:

Włóż kabel bezpośrednio do portu monitora. Utrzymuj kabel w naturalnej, pionowej pozycji, nie zmuszając go do zginania.

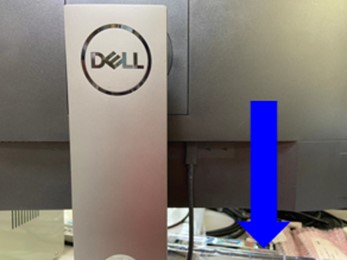

Rysunek 11: Prawidłowa technika pokazująca kabel USB-C włożony prosto do portu monitora w pozycji pionowej

Nie rób tego - w niewłaściwy sposób:

Nie należy gwałtownie zginać kabla podczas podłączania go do monitora. Zginanie powoduje naprężenia w złączu (jak pokazano poniżej) i z czasem powoduje uszkodzenia.

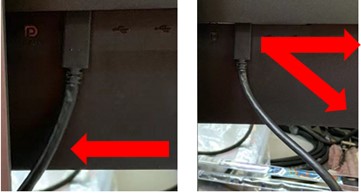

Rysunek 12: nieprawidłowa technika pokazująca kabel USB-C gwałtownie wygięty podczas podłączania do portu monitora

Sprawdź, czy w pobliżu kabla nie ma przeszkód:

Przedmioty znajdujące się wyżej niż biurko (np. podstawka monitora lub inny sprzęt) mogą stale naciskać na kabel. To ciśnienie z czasem uszkadza złącze.

Co zrobić:

• Sprawdź, czy nic nie naciska na kabel w pobliżu podłączonego miejsca
• Upewnij się, że kabel może się swobodnie poruszać podczas regulacji monitora
• Poprowadź kabel w taki sposób, aby nie został ściśnięty ani zgnieciony

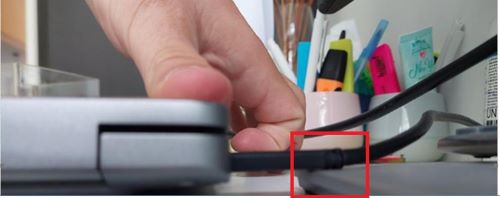

Rysunek 13. Kabel USB-C jest ściśnięty przez podniesiony przedmiot lub podstawę monitora, co pokazuje przeszkodę powodującą naprężenie złącza

Z kablem należy obchodzić się ostrożnie:

Nieostrożne obchodzenie się powoduje uszkodzenie złącza. Obejmuje to szarpanie, skręcanie i upuszczanie kabla.

Najlepsze praktyki

• Zawsze chwytaj za złącze (nie za kabel) podczas odłączania
• Wyciągnij prosto z delikatnym, stałym naciskiem
• Nigdy nie szarp ani nie skręcaj kabla
• Kable należy trzymać z dala od miejsc, w których mogą zostać nadepnięte

Dodatkowe wskazówki dotyczące pielęgnacji kabli

Przed przystąpieniem do regulacji monitora:

• Upewnij się, że kabel ma wystarczającą luz (luźną długość), aby mógł się swobodnie poruszać
• Nie przesuwaj monitora na siłę, jeśli kabel jest mocno ciągnięty

W przypadku korzystania z zacisków lub uchwytów kabli:

• Pozwól, aby kabel delikatnie się zakrzywiał, nie wymuszaj ostrych zagięć
• Upewnij się, że klipsy nie ściskają ani nie ściskają kabla zbyt mocno

Codzienne nawyki:

• Kable należy zawsze podłączać i odłączać prosto (równolegle do portu)
• Nigdy nie używaj nadmiernej siły podczas podłączania lub rozłączania
• Poprowadź kable tak, aby nie były naprężane ani ciągnięte

Przed zakupem nowego kabla należy wykonać następujące czynności rozwiązywania problemów

Przed wymianą kabla spróbuj wykonać następujące czynności:

Krok 1: Dokładnie sprawdź kabel

1. Odłącz kabel USB-C od notebooka i monitora.
2. Spójrz na oba końce kabla przy dobrym oświetleniu.
3. Porównaj to, co widzisz, z przykładami uszkodzeń w sekcji Przyczyny powyżej.
4. Jeśli widoczne są uszkodzenia, wymień kabel.

Krok 2: Wyczyść porty

Czasami kurz lub zanieczyszczenia powodują problemy z połączeniem:

1. Wyłącz notebooka i odłącz monitor.
2. Zajrzyj do wnętrza portów USB-C w obu urządzeniach.
3. Jeśli zauważysz kurz lub zanieczyszczenia, użyj sprężonego powietrza, aby delikatnie je wydmuchać.
4. Odczekaj kilka minut, aż wilgoć wyschnie.
5. Podłącz ponownie i przetestuj.

Uwaga: Nigdy nie używaj metalowych przedmiotów do czyszczenia portów, może to spowodować uszkodzenie.

Krok 3: Przetestuj z innym kablem

Jeśli masz zapasowy kabel USB-C, który obsługuje wideo i ładowanie:

1. Podłącz notebooka do monitora przy użyciu zapasowego kabla.
2. Sprawdź, czy ładowanie i wideo działają.
3. Jeśli tak, oryginalny kabel jest uszkodzony i wymaga wymiany.

Krok 4: Sprawdź swoje porty

Jeśli nowy kabel nie działa:

1. Spróbuj podłączyć zasilacz laptopa do tego samego portu USB-C.
2. Jeśli notebook również nie ładuje się za pomocą zasilacza, port może wymagać naprawy.
3. Skontaktuj się z działem Dell Support w sprawie możliwości naprawy.

Nadal masz problemy?

Jeśli po wymianie kabla i wykonaniu czynności zapobiegawczych nadal występują problemy:

Uruchom program Dell Diagnostics.

1. Uruchom ponownie notebooka.
2. Po wyświetleniu logo Dell klika razy naciśnij klawisz F12.
3. Następnie wybierz opcję Diagnostics z menu.
4. Poczekaj na zakończenie testu i zanotuj wszelkie kody błędów.

Skontaktuj się z działem pomocy technicznej firmy Dell.

• Widoczne są kody błędów z diagnostyki
• Porty USB-C nie działają po zakończeniu rozwiązywania problemów

Przygotuj te informacje:

• Kod Service Tag notebooka (znajduje się na spodzie urządzenia)
• Numer modelu monitora
• Opis serwera.
• Jakie kroki rozwiązywania problemów zostały już wypróbowane

Skrócona instrukcja obsługi

Podsumowanie profilaktyki

Trzy najważniejsze rzeczy do zapamiętania:

1. Ciągnij prosto — kable należy zawsze podłączać i odłączać w linii prostej do portu
2. Chwyć za złącze — nigdy nie ciągnij za kabel podczas odłączania
3. Sprawdź, czy nie występują przeszkody — upewnij się, że nic nie naciska ani nie wygina kabla

Postępowanie zgodnie z tymi prostymi wskazówkami wydłuży żywotność kabli USB-C i zapobiegnie problemom z ładowaniem i wyświetlaniem.
