Перемикач PowerSwitch N2224PX, N2248PX та N3248PX ляскання інтерфейсу при підключенні пристрою POE 802.3AT

На Dell Networking PowerSwitch N2224PX, N2248PX і N3248PX деякі інтерфейси безперервно спалахують під час підключення пристроїв POE 802.3AT.

N2200PX серія
Проблема спостерігається на інтерфейсах з більшою кількістю, наприклад, інтерфейс 25-48 у моделі 48-портового комутатора або інтерфейс 13-24 у моделі 24-портового комутатора.

Загальна симптоматика
Проблема зазвичай виникає з бездротовими точками доступу (AP), які потребують більшої кількості енергії. Перегляньте технічні характеристики точки доступу, щоб уточнити вимоги до живлення пристрою. Шукайте ключові слова, такі як 802.3AT, 802.3AF або 802.3BT, class або PD


Є кілька можливих причин:

Увімкнено енергозберігаючий Ethernet (EEE).
EEE частіше використовується з настільними комп'ютерами або ноутбуками та може спричинити проблеми з пристроями, які не підтримують регулювання потужності. EEE та Energy Detect увімкнені за замовчуванням на мідних портах серії N, але не підтримуються на портах 2.5G.

Пристрій POE, що вимагає 802.3AT, підключається до апаратного порту комутатора з режимом 802.3BT.

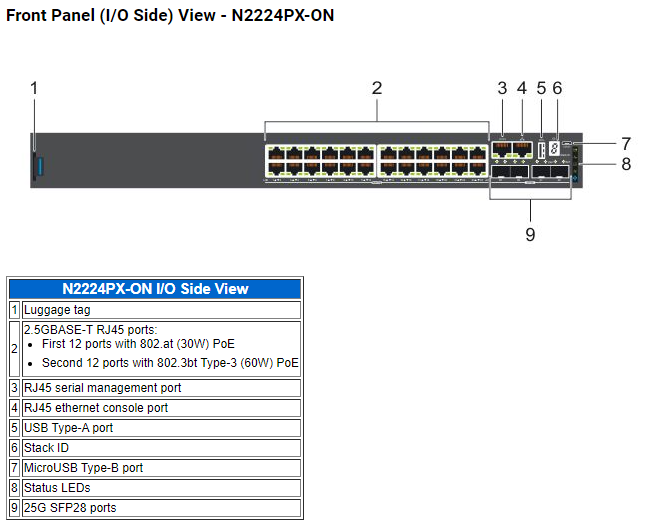

У моделей N2224PX та N2248PX перша половина інтерфейсів за замовчуванням підтримує 802.3AT (30 Вт), а друга половина – 802.3BT (60 Вт).

Для моделей N3224PX і N3248PX режим виявлення для всіх інтерфейсів за замовчуванням встановлено на 802.3BT і вимагає команди CLI для визначення режиму AT.

1. Вимкніть зелений режим

configure
interface gi 1/0/X
no green-mode eee
no green-mode energy-detect
end

2. Встановити порт у режим at-sspd

• Для OS 6.8.x

configure
interface gi 1/0/X
power inline powered-device mode at-sspd
end

• Для OS 6.7.x

configure
interface gi 1/0/X
power inline powered-device at-sspd
end

• Для OS 6.6.x і нижче

Мережеві комутатори Dell серії PowerSwitch N2200-ON

Серія Dell PowerSwitch N3200-ON


Посібник користувача мережевих комутаторів Dell серії N, версія 6.8.0

Мережеві комутатори Dell серії N N1108EP-ON, N1500, N2200- ON і N3200-ON Посібник користувача з конфігурації версії 6.8.0

Сторінка 73 - Енергозберігаючі Ethernet
EEE та Energy Detect увімкнені за замовчуванням на мідних портах серії N.
Energy Detect та EEE не підтримуються на портах поза смугою, 2.5G або 5G NBASE-T.

Сторінка 78 - Таблиця 2-2. Моделі та порти-технології

Сторінка 81 - Підтримка
PoE 60 Вт Потужність PoE 60 Вт повинна бути налаштована вручну для перемикачів 802.3AT.

Сторінка 85 - Налаштування спеціального режиму для застарілих і несумісних ПД
Коли застарілі або несумісні пристрої підключаються до інтерфейсів, пристрої можуть не виявлятися, а підключені пристрої можуть не вмикатися. Інтерфейси повинні бути налаштовані в одному з наступних спеціальних режимів, в залежності від пристрою, за допомогою якого контролер може їх виявити.

Довідковий посібник Dell Networking N-Series CLI версії 6.8.0

Мережеві комутатори Dell серії N N1108EP-ON, N1500, N2200- ON і N3200-ON Довідковий посібник CLI версії 6.8
Сторінка 2191-2192 Режим пристрою з вбудованим живленням
