Live Optics |ワークロード集中の理解

Workload Concentration (WC) は、サーバー データに関する事実を表します。これは、環境内で最も多くのアクティビティーを生み出しているドライブ(LUN/ボリューム)と、全体的なデータ容量に対するそれらの比率をすばやく確認できるように表示されます。WCが示すデータを詳しく説明する前に、表示されている内容について誤解を避けるために、いくつかの重要なポイントを理解する必要があります。

Q: これは階層化またはサイジングの要件を予測していますか?

A: いいえ、これは事実の表現です。プラットフォーム固有の階層化アルゴリズムやキャッシュ アルゴリズムとは無関係です。ただし、データには、容量を格納する任意のデバイスとの有意な相関関係があります。

Q: これはヒート マッピングと同じですか?

A: いいえ。ヒート マッピングは、データの一部が「ホットまたはコールド」になっているかに関するサブLUNまたはサブファイル レベルの知識を示します。WCは、LUN/ボリューム自体と、監視対象の他のすべてのLUN/ボリュームとの関係のみを処理します。

代替ビュー

WC は、次の 2 つの異なる方法で表示できます。可変ステップグラフまたはバブルチャート。それぞれが類似しているがわずかに異なる情報を示し、キャプチャされた環境によっては、一方が他方よりも適切に機能する可能性があります。このエントリでは、両方のバリエーションについて説明し、何が表示され、何を解釈するかを説明します

トイレ：可変幅ステップグラフ

Optical Primeは、現在の環境を収集する際に、各ディスクの容量とパフォーマンスを把握します。このドキュメントでは、ディスクには、プロジェクトの概要でLive Opticsによって決定された全体的な容量の数値に寄与するLUN、ボリューム、データストア、内部容量が含まれます。

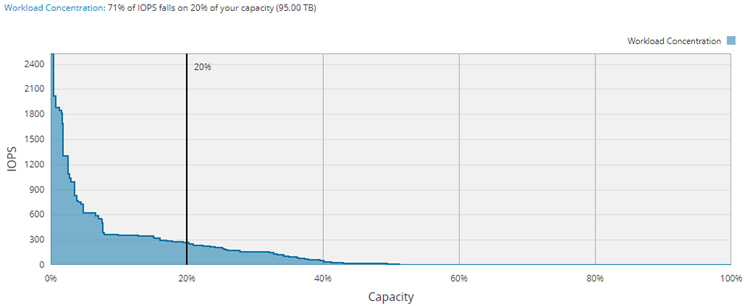

WCは、容量に対するこれらのディスクのパフォーマンス(IOPS)の関係をプロットしたものです。可変幅ステップ グラフでは、まず各ディスクを95パーセンタイルIOPS数で最高から最低の順にソートします。これらの各ディスクは、次のサンプルのようなグラフにプロットされます。最もパフォーマンスの高いディスクが左端に、最もパフォーマンスの低いディスクが右端に表示されます。

したがって、各「ステップ」の高さは、他のすべてのステップに対するIOPSの量を表します
そのディスクの使用済み容量は、ステップの幅で表されます。ステップ幅が広いほど、ディスクの容量は大きくなります。

横軸は、環境のすべての容量を示しています。グラフには容量の任意の20%の線が引かれており、どのIOPSが容量量に分類されるかを計算できます。

WCと階層化価値の関係

WCは、ストレージの階層のサイズを決定する尺度ではありませんが、一般的なストレージ階層化に対する環境の候補を予測する優れた指標です。このグラフは、特定のディスクが環境の他の部分と比較してどの程度高温であるかを示す傾向モデルを示しています。

データ容量のより小さな部分からのIOPSの集中度が高いほど、環境はデータ階層化に適していることがわかります。パフォーマンスが容量全体に均等に分散されるため、このグラフが平坦または均等に分散されているほど、環境はモノリス型または単一階層設計に適しています。

このグラフには、複数のディスク タイプにわたってLUNを階層化するサブLUNレベルのデータ階層化アルゴリズムに関する知識がないため、このテクノロジーによって高度に集中した環境がさらに最適化されると想定できます。

また、フラットなグラフであっても、サブLUNレベルの階層化またはキャッシュ アルゴリズムのメリットを享受できるという主張もできます。

このグラフが機能する理由

ほとんどのアプリケーションには、管理者による特定のワークロードに対応するように設計されたディスク レイアウトがあります。たとえば、多くの高IOPSディスクは、ファイル サーバーなど、IOと容量の比率が低い他のワークロードよりも小さい容量を必要とするデータベースまたはログ ファイルに関連付けられています。

このビューには、アプリケーション所有者がワークロードに関連してストレージをどのようにプロビジョニングしているかが視覚的に示されます。

トイレ：バブルグラフ

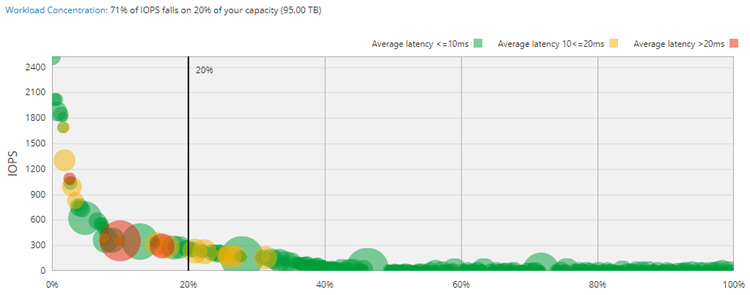

WCバブル グラフは、容量に対するパフォーマンス以上のものを表すため、「ワークロード特性」グラフという名前が適切かもしれません。バブル グラフは、可変幅ステップ グラフで表されるのと同じデータを共有しますが、4 番目の属性を表示できるバブル チャートを利用します。

この場合、その属性はサービス品質、または単にディスクのIOPSの平均レイテンシーです。

WCバブル グラフは、容量に対するすべてのディスクのパフォーマンス(IOPS)の関係と、環境内で問題となる傾向をプロットしたものです。各ディスクはまず、95パーセンタイルのIOPS数で高いものから低いものの順にソートされます。これらの各ディスクは、次のサンプルのようなグラフにプロットされます。最もパフォーマンスの高いディスクが左上に、最もパフォーマンスが低いディスクが右下端に表示されます。

したがって、各気泡の高さは、他のすべての気泡に対するIOPSの量を表します。

そのディスクの容量は、バブルのサイズで表されます。バブルが大きいほど、ディスクの容量は大きくなります

横軸は、環境のすべての容量を示しています。

サービス品質の追加属性は、各バブルに割り当てられたカラーインジケーターによって導入されます。緑は正常な平均レイテンシー、黄色は潜在的な懸念領域、赤は検査が必要な可能性があるディスクを示します。これらの色は、決して問題の予兆ではありません。これらは、事実を視覚的に示す指標です。

潜在的な問題の調査

ステップ グラフとバブル チャートはどちらも、プロジェクトのディスク数が多いほど洞察力が増します。

WCバブル チャートは、環境に100台を超えるディスクがある場合や、各バブルのパフォーマンスにほとんどばらつきがない場合に問題になる可能性があります。上の例に見られるように、似たようなパフォーマンスのバブルが多数ある場合、グラフは「ヘビ」のような効果を生成することがあり、バブルを分離するのが難しくなります。バブルの密集した領域を見やすくするために、グラフの下にあるグラフ コントロールを使用してグラフをズームできます。

各バブルにカーソルを合わせると、ディスク名、パフォーマンス、容量、ディスクを所有するサーバーが表示されます。バブルもインタラクティブです。ツリーナビゲーションの左端にある任意のバブルをクリックすると、自動的に展開され、ツリーメニュー内のディスクの位置が特定されます。目的のディスクが見つかったら、他の使用可能なグラフ データを使用して、その他のパフォーマンス属性を調査します。

灰色でマークされたバブルは、100 IOP未満のディスクを表しますS が読み取りまたは書き込みのいずれかです。低I/Oディスクはレイテンシーの平均を歪める可能性があるため、これらのディスクは無視できます。詳しくはこちらをご覧ください。

ご不明な点がございましたら、Live Opticsサポート(liveoptics.support@dell.com)までお問い合わせください。
