Live Optics | Noções básicas sobre a concentração da carga de trabalho

O Workload Concentration (WC) é uma representação dos fatos sobre os dados do servidor. Isso é exibido de uma maneira que permite ver rapidamente quais unidades [LUNs/Volumes] estão criando mais atividade no ambiente e sua proporção com a capacidade geral de dados. Antes de nos aprofundarmos nos dados que o WC mostra, devemos entender alguns pontos-chave para que não haja mal-entendidos sobre o que está sendo visto.

P: Isso prevê os requisitos de armazenamento em camadas ou dimensionamento?

R: Não, isso é uma representação dos fatos. Ele não está relacionado a nenhum algoritmo de armazenamento em camadas ou cache específico da plataforma. No entanto, os dados têm uma correlação significativa com qualquer dispositivo que armazene capacidade.

P: Isso é o mesmo que Heat Mapping?

R: Não, o mapeamento de calor indicaria conhecimento em nível de sub-LUN ou sub-arquivo de como "quente ou frio" é uma parte dos dados. O WC lida apenas com os LUN/volumes em si e sua relação com todos os outros monitorados.

As visualizações alternativas

A WC pode ser visualizada por dois métodos diferentes: Gráficos de etapas variáveis ou gráfico de bolhas. Cada um mostra informações semelhantes, mas ligeiramente diferentes e, dependendo do ambiente capturado, um pode funcionar melhor do que o outro. Este verbete percorre ambas as variações e explica o que está sendo mostrado e o que deve ser interpretado

WC: Gráficos de etapas de largura variável

À medida que o Optical Prime coleta o ambiente atual, ele compreende a capacidade e o desempenho de cada disco. Neste documento, um disco inclui qualquer LUN, volume, datastore ou capacidade interna que doa para o valor de capacidade geral determinado pelo Live Optics no resumo do projeto.

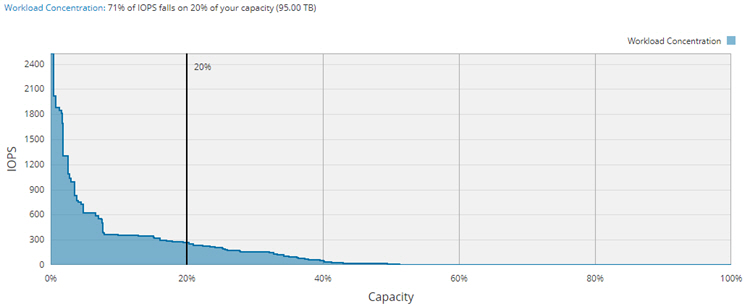

WC é um gráfico da relação do desempenho desses discos (IOPS) sobre a capacidade. Com o gráfico de etapas de largura variável, cada disco é primeiramente classificado por seu número de IOPS do percentil 95, do maior para o menor. Cada um desses discos é então plotado em um gráfico como o exemplo abaixo, com os discos de melhor desempenho à esquerda e os discos de menor desempenho na extrema direita.

Portanto, a altura de cada "Etapa" está representando a quantidade de IOPS em relação a todas as outras etapas.
A capacidade utilizada desse disco é representada pela largura da etapa. Quanto maior for a etapa, maior será a capacidade do disco.

O eixo horizontal demonstra toda a capacidade do ambiente. Há uma linha arbitrária de capacidade de 20% desenhada no gráfico para criar um cálculo de qual quantidade de IOPS se enquadra em qual quantidade de capacidade.

Relação do WC com o valor do armazenamento em camadas

Embora o WC não seja de forma alguma uma medida de como dimensionar um nível no armazenamento, WC é um ótimo preditor da candidatura do ambiente para armazenamento em camadas em geral. O gráfico mostra um modelo de propensão que demonstra a quantidade de determinados discos em relação ao restante do ambiente.

Quanto maior a concentração de IOPS de uma porção menor da capacidade de dados, mais adequado é o ambiente para o armazenamento de dados em camadas. Quanto mais plano ou distribuído uniformemente este gráfico, mais adequado seria o ambiente para um design monolítico ou de nível único, já que o desempenho é distribuído igualmente em toda a capacidade.

Como este gráfico não tem conhecimento dos algoritmos de armazenamento de dados em camadas no nível de Sub-LUN que armazenariam a LUN em vários tipos de disco, pode-se supor que um ambiente altamente concentrado seria ainda mais otimizado por essa tecnologia.

Pode-se também argumentar que até mesmo gráficos simples poderiam se beneficiar de algoritmos de armazenamento em camadas ou cache no nível de Sub-LUN.

Por que esse gráfico funciona?

A maioria dos aplicativos tem layouts de disco projetados pelo administrador para acomodar a carga de trabalho específica. Por exemplo, muitos discos de IOPS mais alta estão associados a um banco de dados ou arquivos de log que podem exigir capacidade menor do que outras cargas de trabalho com taxas de E/S para capacidade mais baixas, como um servidor de arquivos.

Essa visualização fornece uma visão de como os proprietários de aplicativos provisionaram o armazenamento em relação às cargas de trabalho.

WC: Gráfico de bolhas

O gráfico de bolhas WC pode ser mais apropriadamente chamado de "Caracterização da carga de trabalho", devido à sua representação de mais do que apenas desempenho sobre capacidade. O gráfico de bolhas compartilha os mesmos dados representados no gráfico de passo de largura variável, mas aproveita um gráfico de bolhas que pode mostrar um quarto atributo.

Nesse caso, esse atributo é Qualidade de serviço ou simplesmente a latência média do IOPS do disco.

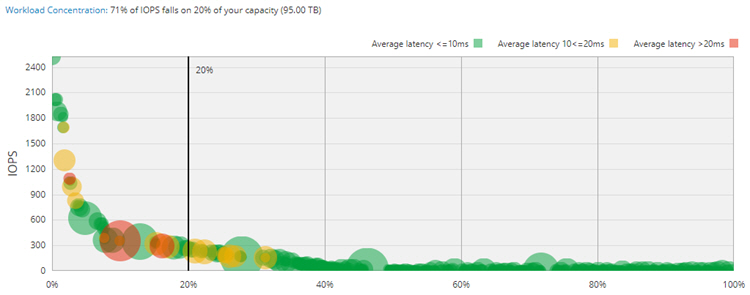

O gráfico de bolhas WC é uma plotagem da relação do desempenho de todos os discos (IOPS) sobre a capacidade e sua propensão a ser um fator de problema no ambiente. Cada disco é primeiramente classificado por seu número de IOPS do percentil 95, do mais alto para o mais baixo. Cada um desses discos é então plotado em um gráfico como o exemplo abaixo, com os discos de melhor desempenho no canto superior esquerdo e os discos de menor desempenho no canto inferior direito.

Portanto, a altura de cada bolha está representando a quantidade de IOPS em relação a todas as outras bolhas.

A capacidade desse disco é representada pelo tamanho da bolha. Quanto maior a bolha, maior será a capacidade do disco

O eixo horizontal demonstra toda a capacidade do ambiente.

O atributo adicional de Qualidade de Serviço é introduzido pelo indicador de cor atribuído a cada bolha. O verde é uma latência média íntegra, o amarelo representa uma área potencial de preocupação e o vermelho indica um disco que possivelmente deve ser inspecionado. De forma alguma essas cores são um preditor de um problema. Eles são um indicador visual dos fatos.

Pesquisando um problema em potencial

Tanto o gráfico de etapas quanto o gráfico de bolhas se tornarão mais perspicazes quando o projeto tiver um número maior de discos.

O gráfico de bolhas WC pode ser problemático se o ambiente tiver mais de cem discos ou tiver pouca variação no desempenho de cada bolha. Como visto no exemplo acima, quando há muitas bolhas de desempenho semelhantes, o gráfico pode produzir um efeito semelhante a uma "cobra", o que torna difícil isolar uma bolha. Para obter visibilidade de regiões densas de bolhas, o gráfico pode ser ampliado com os controles de gráfico abaixo do gráfico.

Cada bolha pode ser "passar o mouse" para ver o nome do disco, o desempenho, a capacidade e o servidor proprietário do disco. As bolhas também são interativas. Clicando em qualquer bolha, a navegação de árvore mais à esquerda se expandirá automaticamente e localizará a posição do disco no menu de árvore. Depois que o disco de interesse tiver sido localizado, use os outros dados do gráfico disponíveis para investigar outros atributos de desempenho.

Bolhas marcadas com uma cor cinza representam um disco que faz menos de 100 IOPS em leitura ou gravação. Discos de baixa E/S podem distorcer as médias de latência, e esses discos podem ser ignorados. Leia mais aqui.

Em caso de dúvidas, entre em contato com o suporte do Live Optics em liveoptics.support@dell.com.
