Os recursos do Braço de monitor dual Dell Pro MDA20

Summary: O artigo a seguir apresenta informações sobre o uso, os recursos, a montagem e a compatibilidade do Braço de monitor dual Dell Pro MDA20.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Sumário:

  1. Introdução
  2. Recursos
  3. Montagem
  4. Amplitude de movimento

Introdução

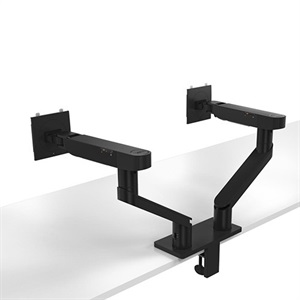

Imagem do produto MDA20 1Imagem do produto MDA20 2

(Figuras 1 e 2 Braço de monitor dual Dell com e sem os monitores conectados)

Se você deseja maximizar sua produtividade, então você deve olhar para o Braço de monitor dual Dell Pro MDA20.

O Braço de monitor dual Dell Pro MDA20 suporta a montagem do computador e/ou de um ou dois monitores. Você pode instalar os monitores Dell UltraSharp ou Série P usando o Quick Release. Ele monta computadores OptiPlex Micro, Ultra ou Wyse selecionados no monitor praticamente sem ferramentas. O indicador de contrapeso no braço oferece replicação em monitores idênticos, garantindo implementação rápida em espaços de trabalho ocupados. O slot de gerenciamento de cabos integrado com clipes pode conter até 10 cabos que ajudam a manter sua mesa limpa e organizada.

Você pode encontrar mais informações sobre o Braço de monitor dual Dell Pro MDA20 no seguinte link:



Você pode pesquisar o Braço de monitor dual Dell Pro MDA20 no site de vendas da Dell para obter informações, como o preço.

Recursos



Tipo de produto Suporte para mesa (Ajustável)
Cores Preto
Instalação Mesas de fixação de até 53 mm (2,1 pol.) de espessura e
diâmetro do orifício Grommet de até 50,8 mm (2 pol.)
Suporte do painel Montagem
do monitor compatível com VESA da Dell Quick Release Conjunto
de montagem da placa do adaptador VESA incluídos
Suporte do sistema Alguns modelos OptiPlex Micro e Ultra e
thin clients Wyse
Interface de montagem VESA 100 mm x 100 mm (3,9 pol. x 3,9 pol.)
Faixa
de peso compatível com braço dinâmico (por braço)		 2,2 kg a 10 kg (4,8 lb a 22 lb)
Uso recomendado Duas telas planas LCD
Tamanho recomendado da tela 19 pol. para 27 pol.
Gerenciamento de cabos Slots nos braços superior e inferior para até 10 cabos



Nota: O limitador de faixa giratória é definido para a posição desbloqueada quando o suporte é enviado pela Dell.

Montagem



Nota: As seguintes peças são enviadas na caixa:
  • Base
  • Braços estáticos
  • Braços Dinâmicos
  • Placa adaptadora VESA
  • Parafusos
  • Espaçador de plástico

Conteúdo da caixa

(Figura 3 na caixa)



Etapas de montagem:

  1. O suporte para mesa se encaixa em uma borda plana, como a parte de trás da mesa

    Suporte mesa

    (Figura 4 : suporte de mesa)

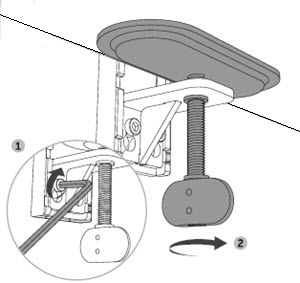

  2. Prenda o grampo do parafuso sobre os parafusos no suporte de mesa e aperte os parafusos e o grampo para prender o suporte na mesa

    Grampo do parafuso

    (Figura 5 Pinça de parafuso)

  3. Deslize os dois braços inferiores sobre o suporte de mesa

    Braços inferiores

    (Figura 6 Braços inferiores)

  4. Alinhe os pontos no braço e monte-o e mova o controle deslizante para travar o braço em 180° ou 360° em ambos

    Trava deslizante dos braços inferiores

    (Figura 7 Braços inferiores da trava deslizante)

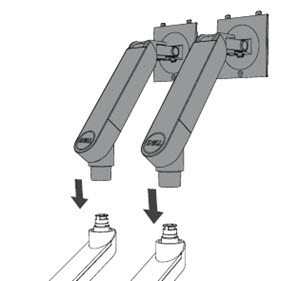

  5. Deslize o braço superior para baixo até o braço inferior para ambos

    Braços

    (Figura.8 Braços)

  6. Alinhe os pontos onde os braços inferiores e superiores se conectam e use o slide para travar seu ângulo preferido em cada braço

    Bloqueio deslizante dos braços superiores

    (Figura 9 : bloqueio deslizante na parte superior dos braços)

  7. Deslize e puxe as tampas da parte inferior e superior dos braços

    Tampas da bandeja de cabos

    (Figura 10 : tampas da bandeja para cabos)

  8. Passe os cabos pelos clipes expostos para mantê-los organizados e fora do caminho

    Passagem de cabos

    (Figura 11 : passagem de cabos)

  9. Conecte seus dispositivos à extremidade de cada braço

    Conexão do monitor

    (Figura 12 Anexo)

  10. Conecte os cabos

    Prenda os cabos

    (Figura 13 : conecte os cabos)

  11. Coloque as tampas de volta nos braços inferior e superior para ocultar os cabos


Voltar ao início



Amplitude de movimento



Movimento vertical

(Figura.14 Movimento vertical)

Movimento Horizontal

(Figura.15 Profundidade de movimento)

Movimento  Altura ajustável, giros, inclinações e rotações
Rotação 90° no sentido horário e 90° no sentido anti-horário
Inclinação de encaixe Inclina 35° para baixo e 80° para cima
Braço inferior Deslize travas entre 180° e 360° na base dos braços
Braço superior Deslize travas entre 180° e 360° na base dos braços
Giro de encaixe 180° na extremidade dos braços
Panela 180°
Faixa de altura 266 mm (10,5 pol.)
Faixa de profundidade 548 mm (21,6 pol.)
