Швидкість передачі даних Thunderbolt 3 40 Гбіт/с
Summary: Дізнайтеся про Thunderbolt 3, швидкість передачі на системах Dell, її функції та поширені запитання про Thunderbolt 3.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Жодної інформації про симптоми немає.
Cause
Інформації про причину немає.
Resolution
Зміст
- Що таке технологія Thunderbolt?
- Що таке Thunderbolt 3 через USB-C?
- Основні характеристики Thunderbolt 3 через USB Type-C
- Швидкість передачі даних Thunderbolt 3 40 Гбіт/с
- Часті запитання й відповіді
Що таке технологія Thunderbolt?
Thunderbolt — це апаратний інтерфейс, який поєднує дані, відео, аудіо та живлення в одному підключенні. Thunderbolt об’єднує PCI Express (PCIe) і DisplayPort (DP) в один послідовний сигнал, а також додатково забезпечує живлення постійного струму в одному кабелі.

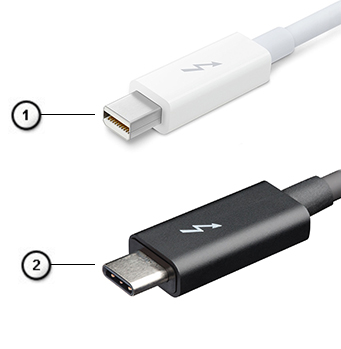

Thunderbolt 1 і Thunderbolt 2 використовують той самий роз’єм, що й miniDP (DisplayPort) для підключення до периферійних пристроїв, тоді як Thunderbolt 3 використовує роз’єм USB Type-C.
 |
Thunderbolt 1 і Thunderbolt 2 (за допомогою роз’єму miniDP) |
 |
Thunderbolt 3 (за допомогою роз’єму USB Type-C) |
Що таке Thunderbolt 3 (Thunderbolt Over USB-C)?
Thunderbolt 3 переносить Thunderbolt на USB Type-C зі швидкістю до 40 Гбіт/с, створюючи один компактний порт, який надає комплекс можливостей, забезпечуючи найшвидше та найуніверсальніше підключення до будь-якої док-станції, дисплея або пристрою для роботи з даними, як-от зовнішній жорсткий диск. Thunderbolt 3 використовує роз’єм/порт USB Type-C для підключення до підтримуваних периферійних пристроїв.
Ключові особливості Thunderbolt 3
- Thunderbolt, USB, DisplayPort і Power Delivery через один USB-C кабель (*функції відрізняються залежно від продукту)
- Thunderbolt 3 — компактний і реверсивний інтерфейс, який використовує роз’єм USB Type-C та кабелі
- Підтримує мережеве підключення Thunderbolt (*залежить від певного продукту)
- Підтримка дисплеїв із роздільною здатністю до 4K
- Thunderbolt 3 підтримує швидкість до 40 Гбіт/с
Швидкість передавання даних може відрізнятися в різних пристроях.
- Низька затримка
- DisplayPort 1.4 — стандарт, сумісний з існуючими моніторами, пристроями та кабелями DisplayPort
- USB Power Delivery — до 130 Вт на підтримуваних комп’ютерах
Швидкість передачі даних Thunderbolt 3 40 Гбіт/с
Використання систем Dell з портом Thunderbolt 3 може повідомити, що не може досягти швидкості передачі даних до максимальних 40 Гбіт/с. Деякі клієнти можуть повідомити, що швидкість передачі даних залежить від системи, на якій вони тестують.
Ви також можете повідомити, що система має лише дві смуги передачі даних, а не очікувані чотири. Дивіться таблицю нижче, на якій системи були спроєктовані з двома смугами, а які — з чотирма смугами.
Примітка: Будь-яка система, яка не згадана в статті, має бути чотирисмуговою, оскільки Intel стандартизувала до чотирьох смуг.
| Платформа | Лінії з підтримкою PCIe з використанням порту Thunderbolt 3 |
|---|---|
| Dell Precision 3510 | Чотири смуги |
| Dell Precision 3520 | Чотири смуги |
| Dell Precision 5510 | Дві смуги |
| Dell Precision 5520 | Дві смуги |
| Dell Precision 7510 | Чотири смуги |
| Dell Precision 7520 | Чотири смуги |
| Dell Precision 7710 | Чотири смуги |
| Dell Precision 7720 | Чотири смуги |
| XPS 12 2-n-1 | Дві смуги |
| XPS 13 9365 2-N-1 | Чотири смуги |
| XPS 13 9350 | Дві смуги |
| XPS 13 9360 | Дві смуги |
| XPS 13 9370 | Чотири смуги |
| XPS 15 9550 | Дві смуги |
| XPS 15 9560 | Дві смуги |
| Latitude 7275 | Чотири смуги |
| Latitude 7285 | Чотири смуги |
| Latitude 5570 | Чотири смуги |
| Latitude 7370 | Чотири смуги |
| Latitude 7280 | Чотири смуги |
| Latitude 7480 | Чотири смуги |
| Latitude 5480 | Чотири смуги |
| Latitude 5580 | Чотири смуги |
| Alienware 13 R2 | Дві смуги |
| Alienware 15 R2 | Чотири смуги |
| Alienware 17 R3 | Чотири смуги |
| Alienware 13 R3 | Чотири смуги |
| Alienware 15 R3 | Чотири смуги |
| Alienware 17 R4 | Чотири смуги |
| Inspiron 7577 | Чотири смуги |
* Лише у вибраних конфігураціях є порти Thunderbolt 3.
Порти Thunderbolt 3 можна налаштувати з 2 або 4 PCIe-каналами. Alpine Ridge використовує окремі входи для даних Display Port 1.2 (потік DP не є частиною трафіку PCIe).
Пропускна здатність Thunderbolt 3 — це спільна пропускна здатність, тобто всі підключені пристрої використовують пропускну здатність для всіх протоколів, що передаються через один і той самий кабель Thunderbolt 3 (DisplayPort через USB-C трафік і PCIe-трафік, такий як USB, Ethernet та Audio). Нижче наведено діаграму, яка може пояснити, як різні пристрої можуть використовувати загальну пропускну здатність 40 Гбіт/с. Док-станція Dell Thunderbolt TB16 може використовувати до 40 Гбіт/с пропускної здатності залежно від пристроїв, підключених до док-станції TBT.
| Port (Порт) | Версія | Пропускна здатність | Вихід струму |
|---|---|---|---|
| HDMI | 1,4 | 10,2 Гбіт/с | До 4K2K @ 30 Гц справжній колір |
| Mini Display Port | 1,2 | До 16 Гбіт/с на лінію | До 4K2K @ 60 Гц |
| Повнорозмірний дисплейний порт | 1,2 | До 16 Гбіт/с на лінію | До 4K2K @ 60 Гц |
| VGA | |||
| RJ45 | IEEE диск 802,3 | Ethernet 10/100/1000 Мбіт/с – RJ45 | |
| USB (2) | 2.0 Тип A | 480 Мбіт/с | 5 V @ 500 mA, пік 2A |
| USB (2) | 3.0 Тип A | 5 Гбіт/с | 5 V @ 900 mA, пік 2A |
| USB з Powershare (1) | 3.0 Тип A | 5 Гбіт/с | 5 V @ 2A Розподіл потужності |
| Порт USB типу C | Gen 3.0 | До 40 Гбіт/с | До 60 Вт* |
Для отримання додаткової інформації перейдіть на: Технічний огляд Thunderbolt 3
Примітка: Системи з двосмуговим дизайном підтримують передачу даних до 20 Гбіт/с лише через пристрої PCIe, такі як зовнішні жорсткі диски або відеокарти PCIe. Системи з чотирисмуговою конструкцією підтримуватимуть до 40 Гбіт/с передачі даних через PCIe залежно від пристрою, що використовується.
Часті запитання й відповіді
Які швидкості підтримує Thunderbolt?
Thunderbolt доступний у Thunderbolt, Thunderbolt 2, Thunderbolt 3 та Thunderbolt 4.
| Thunderbolt | Thunderbolt 2 | Thunderbolt 3 |
|---|---|---|
| До 10 Гбіт/с | До 20 Гбіт/с | До 40 Гбіт/с |
Які типи пристроїв Thunderbolt доступні?
Існують різні типи пристроїв з підтримкою Thunderbolt: зовнішні жорсткі диски, пристрої для аудіо/відеозапису, дисплеї та хаби введення/виведення.
Який тип фізичного з'єднання використовує Thunderbolt?
Thunderbolt використовує роз'єм, який підходить до порту або роз'єму mini-DP (DisplayPort).
Які вимоги до кабелів?
Пристрої Thunderbolt потребують сертифікованих кабелів Thunderbolt для оптимальної роботи. Сертифіковані кабелі Thunderbolt бувають мідних або оптичних варіантів. Шукайте логотип Thunderbolt на роз'ємах і портах.
Хоча зовнішній вигляд порту фізично збігається з mini-DP (DisplayPort), використання стандартних кабелів mini-DP (DisplayPort) не можна використовувати для підключення пристроїв Thunderbolt.
Як дізнатися, чи підтримує мій комп'ютер, дисплей або кабель Thunderbolt?
Зовнішній вигляд порту фізично такий самий, як у mini-DP (DisplayPort). Щоб переконатися, що у вас є порт Thunderbolt на комп'ютері, дисплеї або кабелі, перевірте на символ Thunderbolt поруч або над портом або роз'ємом.
Чи можна підключити USB-пристрої до порту Thunderbolt 3?
Так, Thunderbolt 3 використовує USB-C порт і повністю сумісний з USB-пристроями та кабелями. Однак для підключення USB Type-A або інших USB-роз'ємів можуть знадобитися сумісні адаптери.
У чому різниця між Thunderbolt 3 і USB-C?
Thunderbolt 3 — це розширене рішення, яке включає USB 3.1 (10 Гбіт/с) і додає 40 Гбіт/с Thunderbolt і DisplayPort 1.2 з одного USB-C порту.
Affected Products
Alienware 13 R3, Alienware 13 R2, Alienware 15 R3, Alienware 15 R2, Alienware 17 R4, Alienware 17 R3, Inspiron 15 Gaming 7577, Latitude 7280, Latitude 7285 2-in-1, Latitude 7370, Latitude 5480/5488, Latitude 7480, Latitude 5580, Latitude 7275
, Precision 3520, Precision 5520, Precision 7720, Precision 3510, Precision 5510, Precision 7510, Precision 7710, XPS 12 9250, XPS 13 9350 (End of Life), XPS 13 9360, XPS 13 9365 2-in-1, XPS 13 9370, XPS 15 9550, XPS 15 9560
...
