Thunderbolt 3 40 Gb/s -tiedonsiirtonopeus
Summary: Lue lisätietoja Thunderbolt 3:sta, Dell-järjestelmien siirtonopeuksista, sen ominaisuuksista ja Thunderbolt 3:a koskevista usein kysytyistä kysymyksistä.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Ei tietoja syystä.
Cause
Ei tietoja syystä.
Resolution
Sisällysluettelo:
- Mikä on Thunderbolt-tekniikka?
- Mikä on Thunderbolt 3 over USB-C?
- Thunderbolt 3:n USB Type-C -liitäntöjen tärkeimmät ominaisuudet
- Thunderbolt 3 40 Gb/s -tiedonsiirtonopeus
- Usein kysyttyjä kysymyksiä
Mikä on Thunderbolt-tekniikka?
Thunderbolt on laiteliitäntä, joka yhdistää datan, kuvan, äänet ja virran yhteen liitäntään. Thunderbolt yhdistää PCI Expressin(PCIe) ja DisplayPortin (DP) yhdeksi sarjasignaaliksi – lisäksi se tarjoaa samalla kaapelilla tasavirtaa.

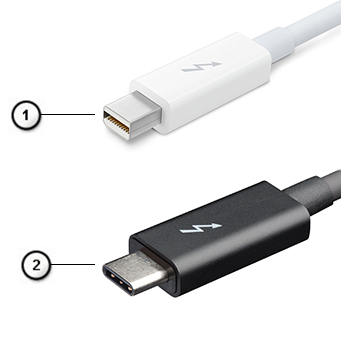

Thunderbolt 1 ja Thunderbolt 2 käyttävät samaa liitäntää kuin miniDP (DisplayPort), jolla voidaan yhdistää oheislaitteita, kun taas Thunderbolt 3 käyttää USB Type-C -liitintä
 |
Thunderbolt 1 ja Thunderbolt 2 (käyttävät miniDP-liitäntää) |
 |
Thunderbolt 3 (käyttää USB Type-C -liitintä) |
Mikä on Thunderbolt 3 (Thunderbolt over USB-C)?
Thunderbolt 3 mahdollistaa USB Type-C -liitännät jopa 40 gigabitin sekuntinopeudella, minkä ansiosta tämä yksi pienikokoinen portti hoitaa kaiken: se tarjoaa nopeimman ja monipuolisimman tavan yhdistää mikä tahansa telakka, näyttö tai tietoväline, esimerkiksi ulkoinen kiintolevy. Thunderbolt 3 yhdistää tuetut oheislaitteet USB Type-C -liittimen tai -portin avulla.
Thunderbolt 3:n tärkeimmät ominaisuudet
- Thunderbolt, USB, DisplayPort ja Power Delivery yhden USB-C-kaapelin kautta (*ominaisuudet vaihtelevat eri tuotteissa).
- Thunderbolt 3 käyttää USB Type-C -liitintä ja -kaapeleita – se on pienikokoinen ja kaksisuuntainen.
- Tukee Thunderbolt-verkkotoimintoja (*vaihtelee eri tuotteiden välillä).
- Tukee jopa 4K-näyttöjä.
- Thunderbolt 3 tukee jopa 40 gigabitin sekuntinopeutta.
Tiedonsiirtonopeus voi vaihdella eri laitteilla.
- Vähäinen viive
- Se on DisplayPort 1.4 -yhteensopiva, joten sitä voi käyttää nykyisten DisplayPort-näyttöjen, -laitteiden ja -kaapeleiden kanssa.
- USB Power Delivery: virtaa voi siirtää jopa 130 wattia tuetuilla tietokoneilla.
Thunderbolt 3 40 Gb/s -tiedonsiirtonopeus
Jos Dell-järjestelmässä on Thunderbolt 3 -portti, ne eivät ehkä pysty saavuttamaan tiedonsiirtonopeutta, joka on enintään 40 Gbps. Jotkut asiakkaat saattavat ilmoittaa, että tiedonsiirtonopeudet vaihtelevat testattavan järjestelmän mukaan.
Voit myös ilmoittaa, että järjestelmässä on vain kaksi datakaistaa eikä odotettua neljää kaistaa. Katso alla olevasta taulukosta, mitkä järjestelmät suunniteltiin kaksikaistaisiksi ja mitkä nelikaistaisiksi.
Huomautus: Kaikkien järjestelmien, joita ei ole lueteltu artikkelissa, tulisi olla neljä kaistaa, koska Intel on standardoinut neljään kaistaan.
| Alusta | Thunderbolt 3 -porttia käyttävät PCIe-kaistat |
|---|---|
| Dell Precision 3510 | Neljä kaistaa |
| Dell Precision 3520 | Neljä kaistaa |
| Dell Precision 5510 | Kaksi kaistaa |
| Dell Precision 5520 | Kaksi kaistaa |
| Dell Precision 7510 | Neljä kaistaa |
| Dell Precision 7520 | Neljä kaistaa |
| Dell Precision 7710 | Neljä kaistaa |
| Dell Precision 7720 | Neljä kaistaa |
| XPS 12 2-n-1 | Kaksi kaistaa |
| XPS 13 9365 2-n-1 | Neljä kaistaa |
| XPS 13 9350 | Kaksi kaistaa |
| XPS 13 9360 | Kaksi kaistaa |
| XPS 13 9370 | Neljä kaistaa |
| XPS 15 9550 | Kaksi kaistaa |
| XPS 15 9560 | Kaksi kaistaa |
| Latitude 7275 | Neljä kaistaa |
| Latitude 7285 | Neljä kaistaa |
| Latitude 5570 | Neljä kaistaa |
| Latitude 7370 | Neljä kaistaa |
| Latitude 7280 | Neljä kaistaa |
| Latitude 7480 | Neljä kaistaa |
| Latitude 5480 | Neljä kaistaa |
| Latitude 5580 | Neljä kaistaa |
| Alienware 13 R2 | Kaksi kaistaa |
| Alienware 15 R2 | Neljä kaistaa |
| Alienware 17 R3 | Neljä kaistaa |
| Alienware 13 R3 | Neljä kaistaa |
| Alienware 15 R3 | Neljä kaistaa |
| Alienware 17 R4 | Neljä kaistaa |
| Inspiron 7577 | Neljä kaistaa |
* Vain tietyissä kokoonpanoissa on Thunderbolt 3 -portit.
Thunderbolt 3 -portteihin voi määrittää 2 tai 4 PCIe-kaistamallia. Alpine Ridge käyttää erillisiä syötteitä DisplayPort 1.2 -datalle (DP-virta ei ole osa PCIe-liikennettä).
Thunderbolt 3:n kaistanleveys on jaettu, mikä tarkoittaa, että kaikki liitetyt laitteet käyttävät kaikkien saman Thunderbolt 3 -kaapelin kautta siirtävien protokollien kaistanleveyttä (DisplayPort USB-C-liikenteen kautta ja PCIe-liikenne, kuten USB, Ethernet ja Audio). Alla on kaavio, joka voi auttaa selittämään, miten eri kohteet voivat käyttää 40 Gbps: n kokonaiskaistanleveyttä. Dell Thunderbolt TB16 -telakan kaistanleveys on täydet 40 Gb/s TBT-telakkaan liitettyjen laitteiden mukaan.
| Port (Portti) | Versio | Suoritusteho | Lähtö |
|---|---|---|---|
| HDMI | 1,4 | 10,2 Gb/s | Jopa 4K2K @ 30 Hz:n todelliset värit |
| Yksi mini-DisplayPort | 1,2 | Jopa 16 Gb/s kaistaa kohden | Jopa 4K2K @ 60 Hz |
| Täysikokoinen DisplayPort | 1,2 | Jopa 16 Gb/s kaistaa kohden | Jopa 4K2K @ 60 Hz |
| VGA | |||
| RJ45 | IEEE 802,3 | 10/100/1000 Mb/s Ethernet—RJ45 | |
| USB (2) | 2.0 Tyyppi A | 480 Mb/s | 5 V @ 500 mA, 2 A:n huippu |
| USB (2) | 3.0 Tyyppi A | 5 Gb/s | 5 V @ 900 mA, 2 A:n huippu |
| USB, jossa PowerShare (1) | 3.0 Tyyppi A | 5 Gb/s | 5 V @ 2A teho-osuus |
| USB Type-C -moduuli | Gen 3 | Enintään 40 Gb/s | Enintään 60 W |
Lisätietoja on artikkelissa Thunderbolt 3:n tekninen katsaus
Huomautus: Kaksikaistaiset järjestelmät tukevat enintään 20 Gbps:n tiedonsiirtoa vain ulkoisten kiintolevyjen ja PCIe-näytönohjainten kaltaisten PCIe-laitteiden kautta. Nelikaistaiset järjestelmät tukevat jopa 40 Gbps:n tiedonsiirtoa PCIe:n kautta käytössä olevasta laitteesta riippuen.
Usein kysyttyjä kysymyksiä
Mitä nopeuksia Thunderbolt tukee?
Thunderbolt on käytettävissä seuraavissa järjestelmissä: Thunderbolt, Thunderbolt 2, Thunderbolt 3 ja Thunderbolt 4.
| Thunderbolt | Thunderbolt 2 | Thunderbolt 3 |
|---|---|---|
| Enintään 10 Gb/s | Enintään 20 Gb/s | Enintään 40 Gb/s |
Millaisia Thunderbolt-laitteita on saatavilla?
Thunderboltia tukevia laitteita ovat ulkoiset kiintolevyt, äänen/videon sieppauslaitteet, näytöt ja I/O-keskittimet.
Minkälaista fyysistä yhteyttä Thunderbolt käyttää?
Thunderbolt käyttää liitintä, joka sopii mini-DP (DisplayPort) -porttiin tai liittimeen.
Mitkä ovat kaapeleita koskevat vaatimukset?
Thunderbolt-laitteiden optimaalinen suorituskyky edellyttää Thunderbolt-sertifioituja kaapeleita. Thunderbolt-sertifioituja kaapeleita on saatavana kuparikaapelina tai optisena kaapelivaihtoehtona. Etsi Thunderbolt-logo liitännöistä ja porteista.
Vaikka portti näyttää fyysisesti samalta kuin mini-DP (DisplayPort), Thunderbolt-laitteiden liittämiseen ei voi käyttää tavallisia mini-DP (DisplayPort) -kaapeleita.
Miten saan selville, tukeeko tietokoneeni, näyttöni tai kaapelini Thunderboltia?
Portti näyttää fyysisesti samalta kuin mini-DP (DisplayPort). Varmista, että tietokoneessa, näytössä tai kaapelissa on Thunderbolt-portti, tarkistamalla, että portin tai liittimen vieressä tai yläpuolella on Thunderbolt-symboli.
Voinko liittää USB-laitteita Thunderbolt 3 -porttiin?
Kyllä, Thunderbolt 3 käyttää USB-C-porttia ja on täysin yhteensopiva USB-laitteiden ja -kaapeleiden kanssa. Saatat kuitenkin tarvita yhteensopivia sovittimia USB Type-A- tai muiden USB-liittimien liittämiseen.
Miten BIOS ja USB poikkeavat toisistaan?
Thunderbolt 3 on päälaiteratkaisu, joka sisältää USB 3.1:n (10 Gb/s) ja lisää 40 Gb/s Thunderbolt- ja DisplayPort 1.2 -liitännät yhdestä USB-C-portista.
Affected Products
Alienware 13 R3, Alienware 13 R2, Alienware 15 R3, Alienware 15 R2, Alienware 17 R4, Alienware 17 R3, Inspiron 15 Gaming 7577, Latitude 7280, Latitude 7285 2-in-1, Latitude 7370, Latitude 5480/5488, Latitude 7480, Latitude 5580, Latitude 7275
, Precision 3520, Precision 5520, Precision 7720, Precision 3510, Precision 5510, Precision 7510, Precision 7710, XPS 12 9250, XPS 13 9350 (End of Life), XPS 13 9360, XPS 13 9365 2-in-1, XPS 13 9370, XPS 15 9550, XPS 15 9560
...
