Thunderbolt 3 40Gbpsデータ転送レート
Summary: Thunderbolt 3、Dell製システムの転送速度、その機能、およびThunderbolt 3に関するよくあるお問い合わせ(FAQ)について説明します。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
原因に関する情報はありません。
Cause
原因に関する情報はありません。
Resolution
目次：
- Thunderboltテクノロジーとは
- Thunderbolt 3 over USB-Cとは
- Thunderbolt 3 over USB-Cの主要な機能
- Thunderbolt 3 40Gbpsデータ転送レート
- よくある質問/FAQ
Thunderboltテクノロジーとは
Thunderbolt（旧称Light Peak）とは、データ、ビデオ、オーディオ、電力をまとめて1本のケーブルで接続するハードウェア インターフェイスです。Thunderboltは、PCI Express (PCIe)とDisplayPort (DP)を1つのシリアル信号にまとめ、さらDC電力をオールインワンのケーブルで送ります。

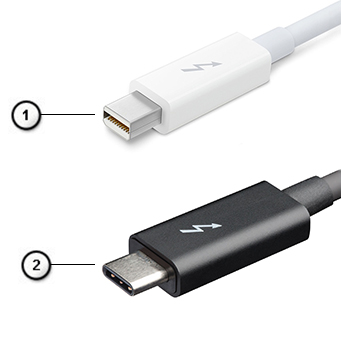

Thunderbolt 1とThunderbolt 2は周辺機器類への接続にmini-DP（DisplayPort）と同じコネクターを使用していますが、Thunderbolt 3ではUSB Type-Cコネクターを使用しています。
 |
Thunderbolt 1とThunderbolt 2（miniDPコネクタを使用） |
 |
Thunderbolt 3（USB-Cコネクターを使用） |
Thunderbolt 3 (Thunderbolt over USB-C)とは
Thunderbolt 3では、Thunderboltテクノロジーにより、最大40 Gbpsの速度でUSB-Cの使用が可能になり、ドッキング ステーション、ディスプレイ、または外部ハード ドライブのようなデータ デバイスに高速で汎用性の高い接続を実現し、すべてを1つのコンパクトなポートで行えるようになりました。Thunderbolt 3ではUSB-Cコネクター/ポートを使用して、対応する周辺機器類に接続します。
Thunderbolt 3の主な機能
- USB-Cの単一ケーブルによるThunderbolt、USB、DisplayPort、およびPower Delivery（*機能は製品によって異なります）
- Thunderbolt 3は、USB-Cコネクターとケーブルを使用するため、コンパクトでリバーシブルです。
- Thunderboltネットワーキングのサポート（*製品によって異なります）
- 最大2台の4Kディスプレイに対応
- Thunderbolt 3は最大40 Gbpsの速度をサポート
データ転送速度はデバイスによって異なります。
- 低レイテンシ
- DisplayPort 1.2 – 既存のDisplayPortモニタ、デバイス、およびケーブルと互換性があります。
- USB Power Delivery：サポート対象のPCに最大130 Wを給電します。
Thunderbolt 3 40Gbpsデータ転送レート
Thunderbolt 3ポートを搭載したDell製システムを使用すると、最大40 Gbpsのデータ転送速度を達成できないと報告されることがあります。お客様によっては、テストしているシステムによってデータ転送速度が異なると報告を受ける場合があります。
また、システムに2レーンのデータしかなく、予期される4レーンではないと報告する場合もあります。2レーンで設計されたシステムと4レーンで設計されたシステムについては、次の表を参照してください。
メモ: インテルが4レーンに標準化しているため、この記事に記載されていないシステムは4レーンである必要があります。
| プラットフォーム | Thunderbolt 3ポートを使用したPCIe対応レーン |
|---|---|
| Dell Precision 3510 | 4レーン |
| Dell Precision 3520 | 4レーン |
| Dell Precision 5510 | 2レーン |
| Dell Precision 5520 | 2レーン |
| Dell Precision 7510 | 4レーン |
| Dell Precision 7520 | 4レーン |
| Dell Precision 7710 | 4レーン |
| Dell Precision 7720 | 4レーン |
| XPS 12 2-n-1 | 2レーン |
| XPS 13 9365 2-n-1 | 4レーン |
| XPS 13 9350 | 2レーン |
| XPS 13 9360 | 2レーン |
| XPS 13 9370 | 4レーン |
| XPS 15 9550 | 2レーン |
| XPS 15 9560 | 2レーン |
| Latitude 7275 | 4レーン |
| Latitude 7285 | 4レーン |
| Latitude 5570 * | 4レーン |
| Latitude 7370 | 4レーン |
| Latitude 7280 | 4レーン |
| Latitude 7480 | 4レーン |
| Latitude 5480 | 4レーン |
| Latitude 5580 | 4レーン |
| Alienware 13 R2 | 2レーン |
| Alienware 15 R2 | 4レーン |
| Alienware 17 R3 | 4レーン |
| Alienware 13 R3 | 4レーン |
| Alienware 15 R3 | 4レーン |
| Alienware 17 R4 | 4レーン |
| Inspiron 7577 | 4レーン |
* Thunderbolt 3ポートを搭載した構成は、一部のみです。
Thunderbolt 3ポートは、2つまたは4つのPCIeレーン設計で構成できます。Alpine Ridgeは、ディスプレイ ポート1.2データに個別の入力を使用します(DPストリームはPCIeトラフィックの一部ではありません)。
Thunderbolt 3帯域幅は共有帯域幅であり、接続されているすべてのデバイスが、同じThunderbolt 3ケーブルを介して転送するすべてのプロトコル(DisplayPort over USB-CトラフィックおよびUSB、Ethernet、オーディオなどのPCIeトラフィック)の帯域幅を使用することを意味します。次の表は、さまざまなアイテムが40 Gbpsの合計帯域幅をどのように使用できるかを説明するのに役立ちます。Dell Thunderbolt TB16ドッキング ステーションは、TBTドッキング ステーションに接続されているデバイスに応じて、最大40 Gbpsの帯域幅を使用できます。
| ポート | バージョン | スループット | 出力 |
|---|---|---|---|
| HDMI | 1.4 | 10.2 Gbps | 最大4K2K @ 30 Hzトゥルー カラー |
| Mini DisplayPort | 1.2 | レーンあたり最大16 Gbps | （最大4K2K/60 Hz）。 |
| フルサイズDisplayPort | 1.2 | レーンあたり最大16 Gbps | （最大4K2K/60 Hz）。 |
| VGA | |||
| RJ45 | IEEE 802.3 | 10/100/1000 Mb/s Ethernet - LANポート（RJ45） | |
| USB (2) | 2.0 タイプA | 480 Mbps | 5 V @ 500 mA、2Aピーク |
| USB (2) | 3.0 タイプA | 5 Gbps | 5 V @ 900 mA、2Aピーク |
| USB w/PowerShare(1) | 3.0 タイプA | 5 Gbps | 5 V @ 2A パワーシェア |
| USB Type-Cブラケット | Gen 3 | 最大40 Gbps | 最大60 W |
詳細については、Thunderbolt 3技術概要を参照してください。
メモ: 2レーン設計のシステムでは、外付けハード ドライブやPCIeビデオ カードなどのPCIeデバイスを介した最大20Gbpsのデータ転送のみがサポートされます。4レーン設計のシステムは、使用中のデバイスに応じて、PCIe経由で最大40Gbpsのデータ転送をサポートします。
よくある質問/FAQ
Thunderboltはどれだけの速度に対応していますか?
Thunderboltには現在、Thunderbolt、Thunderbolt 2、Thunderbolt 3、およびThunderbolt 4があります。
| Thunderbolt | Thunderbolt 2 | Thunderbolt 3 |
|---|---|---|
| 最大10 Gbps | 最大20 Gbps | 最大40 Gbps |
どのようなタイプのThunderboltデバイスが利用できますか?
利用可能なさまざまなThunderbolt対応デバイスには、外付ハードドライブ、オーディオ/ビデオ・キャプチャ・デバイス、ディスプレイ、およびI/Oハブがあります。
Thunderboltはどのような物理接続を使用しますか?
Thunderboltは、miniDP（DisplayPort）ポートまたはコネクタに適合したコネクタを使用します。
ケーブルの要件はどのようなものですか?
Thunderboltデバイスには、最適なパフォーマンスを得るために、Thunderbolt認定ケーブルが必要です。Thunderbolt認定ケーブルには、銅ケーブルと光ケーブルがあります。コネクタおよびポートでThunderboltロゴを確認してください。
ポートの外観がminiDP（DisplayPort）と物理的に同じでも、標準のminiDP（DisplayPort）ケーブルは、Thunderboltデバイスの接続には使用できません。
コンピュータ、ディスプレイ、またはケーブルがThunderbolt対応であることは、どのように確認すればよいですか?
ポートの外観がminiDP（DisplayPort）と物理的に同じです。コンピュータ、ディスプレイ、またはケーブルにThunderboltポートが装備されていることを確認するには、ポートまたはコネクタの横または上にThunderbolt記号があることを確認してください。
USBデバイスはThunderbolt 3ポートに接続できますか?
はい。Thunderbolt 3はUSB-Cポートを使用しているため、USBデバイスおよびケーブルと完全な互換性があります。ただし、USB Type-Aまたは他のUSBコネクタを接続する場合には、互換性のあるアダプタが必要になることがあります。
Thunderbolt 3とUSB-Cの違いは何ですか？
Thunderbolt 3は、USB 3.1 (10 Gbps)を含むスーパーセットのソリューションで、単一のUSB-Cポートに40 Gbps ThunderboltおよびDisplayPort 1.2が追加されています。
Affected Products
Alienware 13 R3, Alienware 13 R2, Alienware 15 R3, Alienware 15 R2, Alienware 17 R4, Alienware 17 R3, Inspiron 15 Gaming 7577, Latitude 7280, Latitude 7285 2-in-1, Latitude 7370, Latitude 5480/5488, Latitude 7480, Latitude 5580, Latitude 7275
, Precision 3520, Precision 5520, Precision 7720, Precision 3510, Precision 5510, Precision 7510, Precision 7710, XPS 12 9250, XPS 13 9350 (End of Life), XPS 13 9360, XPS 13 9365 2-in-1, XPS 13 9370, XPS 15 9550, XPS 15 9560
...
