Thunderbolt 3 Datenübertragungsrate von 40 Gbit/s
Summary: Erfahren Sie mehr über Thunderbolt 3, die Übertragungsraten auf Dell Systemen, seine Funktionen und häufig gestellte Fragen zu Thunderbolt 3.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Keine Information zur Ursache verfügbar.
Cause
Keine Information zur Ursache verfügbar.
Resolution
Inhaltsverzeichnis:
- Was ist die Thunderbolt-Technologie?
- Was ist Thunderbolt-3-über-USB-C?
- Wichtige Funktionen von Thunderbolt-3-über-USB--C
- Thunderbolt 3 Datenübertragungsrate von 40 Gbit/s
- Häufig gestellte Fragen
Was ist die Thunderbolt-Technologie?
Thunderbolt (vormals Light Peak) ist eine Hardwareschnittstelle, die Daten-, Video-, Audio- und Stromübertragung zu einer einzigen Verbindung kombiniert. Thunderbolt kombiniert PCI Express (PCIe) und DisplayPort (DP) in einem seriellen Signal und bietet darüber hinaus Gleichstrom in einem einzigen Kabel.

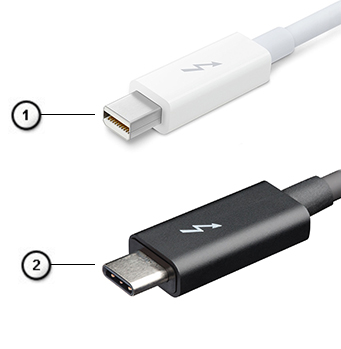

Thunderbolt 1 und Thunderbolt 2 verwenden den gleichen Stecker wie MiniDP (DisplayPort), um eine Verbindung zu Peripheriegeräten herzustellen, während Thunderbolt 3 einen USB-Typ-C-Stecker verwendet.
 |
Thunderbolt 1 und Thunderbolt 2 (mit einem miniDP Anschluss) |
 |
Thunderbolt 3 (mit einem USB-C-Anschluss) |
Was ist Thunderbolt 3 (Thunderbolt über USB-C)?
Thunderbolt 3 bringt die Thunderbolt-Technologie auf USB-C mit Geschwindigkeiten von bis zu 40 Gbit/s, wodurch eine kompakte Schnittstelle für alles erschaffen wird, die die schnellste, vielseitigste Verbindung zu jeder Dockingstation, jedem Display und jedem Datengerät wie einer externen Festplatte bietet. Thunderbolt 3 verwendet einen USB-C-Anschluss/Port, um eine Verbindung zu unterstützten Peripheriegeräten herzustellen.
Wichtigste Funktionen von Thunderbolt 3
- Thunderbolt, USB, DisplayPort und Stromversorgung über ein einziges USB-C-Kabel (*Merkmale unterscheiden sich je nach Produkt)
- Thunderbolt 3 verwendet einen USB-C-Stecker und -Kabel – er ist kompakter und kann von beiden Seiten eingesteckt werden.
- Unterstützt Thunderbolt Networking (*variiert je nach Produkt)
- Unterstützt bis zu zwei 4K-Bildschirme
- Thunderbolt 3 unterstützt Geschwindigkeiten von bis zu 40 Gbps.
Die Datenübertragungsgeschwindigkeit kann zwischen verschiedenen Geräten variieren.
- Niedrige Latenz
- DisplayPort 1.2 – kompatibel mit bestehenden DisplayPort-Monitoren, Geräten und Kabeln.
- USB-Stromversorgung – Mit bis zu 130 W auf unterstützten Computern.
Thunderbolt 3 Datenübertragungsrate von 40 Gbit/s
Bei Verwendung von Dell Systemen mit einem Thunderbolt 3-Anschluss werden möglicherweise keine Datenübertragungsraten von bis zu maximal 40 Gbit/s erreicht. Einige Kunden berichten möglicherweise, dass die Datenübertragungsgeschwindigkeiten je nach System, auf dem sie testen, variieren.
Sie können auch melden, dass das System nur über zwei Datenspuren verfügt und nicht über die erwarteten vier Lanes. In der folgenden Tabelle sehen Sie, welche Systeme mit zwei und welche mit vier Lanes konzipiert wurden.
Hinweis: Jedes System, das nicht im Artikel aufgeführt ist, sollte vier Lanes haben, da Intel auf vier Lanes standardisiert hat.
| Plattform | PCIe-fähige Lanes über Thunderbolt 3-Anschluss |
|---|---|
| Dell Precision 3510 | Vier Spuren |
| Dell Precision 3520 | Vier Spuren |
| Dell Precision 5510 | Zwei Lanes |
| Dell Precision 5520 | Zwei Lanes |
| Dell Precision 7510 | Vier Spuren |
| Dell Precision 7520 | Vier Spuren |
| Dell Precision 7710 | Vier Spuren |
| Dell Precision 7720 | Vier Spuren |
| XPS 12 2-in-1-System | Zwei Lanes |
| XPS 13 9365 2-n-1 | Vier Spuren |
| XPS 13 9350 | Zwei Lanes |
| XPS 13 9360 | Zwei Lanes |
| XPS 13 9370 | Vier Spuren |
| XPS 15 9550 | Zwei Lanes |
| XPS 15 9560 | Zwei Lanes |
| Latitude 7275 | Vier Spuren |
| Latitude 7285 | Vier Spuren |
| Latitude 5570 * | Vier Spuren |
| Latitude 7370 | Vier Spuren |
| Latitude 7280 | Vier Spuren |
| Latitude 7480 | Vier Spuren |
| Latitude 5480 | Vier Spuren |
| Latitude 5580 | Vier Spuren |
| Alienware 13 R2 | Zwei Lanes |
| Alienware 15 R2 | Vier Spuren |
| Alienware 17 R3 | Vier Spuren |
| Alienware 13 R3 | Vier Spuren |
| Alienware 15 R3 | Vier Spuren |
| Alienware 17 R4 | Vier Spuren |
| Inspiron 7577 | Vier Spuren |
* Nur ausgewählte Konfigurationen verfügen über Thunderbolt 3-Anschlüsse.
Thunderbolt 3-Ports können mit 2 oder 4 PCIe-Lanes konfiguriert werden. Alpine Ridge verwendet separate Eingänge für DisplayPort 1.2-Daten (DP-Stream ist nicht Teil des PCIe-Datenverkehrs).
Thunderbolt 3-Bandbreite ist die gemeinsam genutzte Bandbreite, was bedeutet, dass alle angeschlossenen Geräte die Bandbreite für alle Protokolle verwenden, die über dasselbe Thunderbolt 3-Kabel übertragen werden (DisplayPort über USB-C-Datenverkehr und PCIe-Datenverkehr wie USB, Ethernet und Audio). Nachfolgend finden Sie ein Diagramm, das erläutern kann, wie verschiedene Elemente die Gesamtbandbreite von 40 Gbit/s nutzen können. Die Dell Thunderbolt-Dockingstation TB16 kann bis zu die vollen 40 Gbit/s Bandbreite nutzen, je nachdem, welche Geräte an die TBT-Dockingstation angeschlossen sind.
| Port | Version | Durchsatz | Ausgang |
|---|---|---|---|
| HDMI | 1.4 | 10,2 Gbit/s | Bis zu 4K2K @ 30 Hz True Color |
| Mini-DisplayPort | 1.2 | Bis zu 16 Gbit/s je Lane | Bis zu 4K2K @ 60 Hz |
| DisplayPort in Standardgröße | 1.2 | Bis zu 16 Gbit/s je Lane | Bis zu 4K2K @ 60 Hz |
| VGA | |||
| RJ-45 | IEEE 802.3 | 10/100/1000 Mbit/s Ethernet-RJ45 | |
| USB (2) | 2.0 Typ A | 480 Mbit/s | 5 V @ 500 mA, 2A Spitze |
| USB (2) | 3.0 Typ A | 5 Gbit/s | 5 V @ 900 mA, 2A Spitze |
| USB mit PowerShare (1) | 3.0 Typ A | 5 Gbit/s | 5 V @ 2A Power Share |
| USB-Typ-C-Modul | Gen 3 | Bis zu 40 Gbit/s | Bis zu 60 W. |
Weitere Informationen finden Sie unter: Thunderbolt 3 – Technische Übersicht
Hinweis: Systeme mit dem Zwei-Lane-Design unterstützen nur Datenübertragungen mit bis zu 20 Gbit/s über PCIe-Geräte wie externe Festplatten oder PCIe-Grafikkarten. Systeme mit 4-Lane-Design unterstützen je nach verwendetem Gerät eine Datenübertragung von bis zu 40 Gbit/s über PCIe.
Häufig gestellte Fragen
Welche Geschwindigkeiten unterstützt Thunderbolt?
Thunderbolt ist derzeit als Thunderbolt, Thunderbolt 2, Thunderbolt 3, und Thunderbolt 4 verfügbar.
| Thunderbolt | Thunderbolt 2 | Thunderbolt 3 |
|---|---|---|
| Bis zu 10 Gbit/s | Bis zu 20 Gbit/s | Bis zu 40 Gbit/s |
Welche Arten von Thunderbolt-Geräten sind verfügbar?
Verschiedene Arten von Thunderbolt-fähigen Geräten sind verfügbar, darunter externe Festplatten, Audio-/Videoaufnahmegeräte, Displays und E/A-Hubs.
Welche Arten von physischer Verbindung verwendet Thunderbolt?
Thunderbolt verwendet einen Anschluss/Stecker, der mit miniDP (DisplayPort) kompatibel ist.
Was sind die Anforderungen an Kabel?
Thunderbolt-Geräte erfordern Thunderbolt-zertifizierte Kabel für eine optimale Leistung. Thunderbolt-zertifizierte Kabel sind als Kupferkabel oder optische Kabel verfügbar. Achten Sie auf das Thunderbolt Logo auf den Steckern und Anschlüssen.
Obwohl der Anschluss physisch dem miniDP (DisplayPort) zu entsprechen scheint, können mit Standard-miniDP-Kabeln (DisplayPort) keine Thunderbolt Geräte angeschlossen werden.
Wie finde ich heraus, ob mein Computer, Bildschirm oder Kabel Thunderbolt-fähig ist?
Das Aussehen des Anschlusses entspricht physisch dem miniDP (DisplayPort). Um sicherzugehen, dass Sie einen Thunderbolt-Anschluss an Ihrem Computer, Bildschirm oder Kabel haben, überprüfen Sie, ob das Thunderbolt-Symbol neben oder über dem Anschluss oder Stecker abgebildet ist.
Kann ich zum Anschließen von USB-Geräten einen Thunderbolt 3-Port verwenden?
Ja, Thunderbolt 3 verwendet einen USB-C-Port und ist vollständig mit USB-Geräten und -Kabeln kompatibel. Sie benötigen jedoch kompatible Adapter, um USB-Typ-A oder andere USB-Stecker anzuschließen.
Was ist der Unterschied zwischen Thunderbolt 3 und USB-C?
Thunderbolt 3 ist eine übergeordnete Lösung, die USB 3.1 (10 Gbit/s) umfasst und mit 40-Gbit/s-Thunderbolt und DisplayPort 1.2 in einem einzigen USB-C-Port kombiniert.
Affected Products
Alienware 13 R3, Alienware 13 R2, Alienware 15 R3, Alienware 15 R2, Alienware 17 R4, Alienware 17 R3, Inspiron 15 Gaming 7577, Latitude 7280, Latitude 7285 2-in-1, Latitude 7370, Latitude 5480/5488, Latitude 7480, Latitude 5580, Latitude 7275
, Precision 3520, Precision 5520, Precision 7720, Precision 3510, Precision 5510, Precision 7510, Precision 7710, XPS 12 9250, XPS 13 9350 (End of Life), XPS 13 9360, XPS 13 9365 2-in-1, XPS 13 9370, XPS 15 9550, XPS 15 9560
...
