Що таке Wake-on-LAN: Керівництво з усунення несправностей та найкращі практики

Уражені операційні системи:

• Windows

Зміст

• Що таке Wake-on-LAN?
• Передумови
• Налаштування BIOS
• Налаштування драйвера
• Як розбудити комп'ютер
• Вирішення несправностей на локації

Що таке Wake-on-LAN (WOL)

WOL — це стандарт мереж Ethernet, який дозволяє правильно налаштований мережевий комп'ютер вмикатися або пробуджуватися за допомогою мережевого повідомлення. WOL — це стандартний протокол для дистанційного пробудження комп'ютерів з режиму низького енергоспоживання. Визначення режиму низького енергоспоживання означає, що комп'ютер вимкнений і має доступ до джерела живлення. Це корисно, якщо ви плануєте отримати доступ до комп'ютера віддалено з будь-якої причини: Це дозволяє зберігати доступ до файлів і програм, зберігаючи комп'ютер у стані низького енергоспоживання.

На початок

Передумови

Щоб використовувати Wake-on-LAN, комп'ютер має відповідати деяким вимогам:

• Wake-on-LAN підтримується не всіма комп'ютерами. Перегляньте Інструкцію користувача , щоб дізнатися, чи підтримує ваш комп'ютер цю функцію.
• Мережева карта з підтримкою Wake-on-LAN
• Енергоефективний Ethernet має бути деактивований.
• Глибокий сон має бути деактивований у BIOS, якщо така опція доступна.
• Комп'ютер має перебувати у стані S0 (Modern Standby), S3, S4 або S5, це також залежить від моделі вашого комп'ютера.
  ПРИМІТКА. Для отримання додаткової інформації про різні системні стани та їхню поведінку дивіться статтю Microsoft Knowledge Database «Power States  System».
  ПРИМІТКА. Для конкретної інформації про Modern Standby та його переваги дивіться статтю Microsoft Knowledge Base « Що таке Modern Standby ».

На початок

Налаштування BIOS

Щоб користуватися функцією WOL, потрібно встановити деякі налаштування в BIOS системи. Для цього виконайте такі кроки:

1. Перезавантажуйте комп'ютер і натискайте клавішу F2 раз на секунду (якщо Windows завантажується як зазвичай, спробуйте ще раз).
2. У BIOS комп'ютера перейдіть на вкладку Управління системою , а потім до розділу Wake-on-LAN (Рисунок 1).

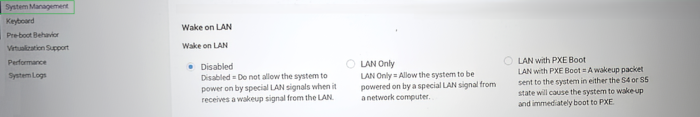

   Рисунок 1: Опції Wake-on-LAN у BIOS
3. Виберіть опцію, яку хочете використати.
4. Натисніть Apply і Exit, комп'ютер перезапускається.

На початок

Налаштування драйвера

У Windows потрібно налаштувати WOL у драйвері мережевої карти. Дотримуйтесь цих кроків, щоб це зробити:

1. Відкрийте диспетчер пристроїв. У Windows 11 та Windows 10 можна клацнути правою кнопкою Windows і вибрати диспетчер пристроїв.
2. Перейдіть у розділ «Мережеві адаптери » та відкрийте категорію.
3. Клацніть правою кнопкою миші на контролері LAN і виберіть Властивості.
4. Відкрийте вкладку «Управління живленням».
5. Переконайтеся, що такі пункти виконані: Дозвольте цьому пристрою розбудити комп'ютер, дозвольте лише магічному пакету розбудити комп'ютер.
6. Тепер відкрийте вкладку Розширено і виберіть Енергоефективний Ethernet.
   ПРИМІТКА. Ця опція недоступна для всіх моделей комп'ютерів.
7. Встановіть цю опцію на вимкнено.
8. Натисніть OK і закрийте диспетчер пристроїв.
9. Перейдіть у панель керування>«Апаратне забезпечення та звукове>живлення».>Оберіть, що роблять кнопки живлення.
   1. Вгорі натисніть Змінити налаштування, які наразі недоступні.
   2. Очистіть поле поруч із Увімкнути швидкий запуск.
   3. Натисніть «Зберегти зміни».
      ПРИМІТКА. Для зміни цих опцій потрібні права адміністратора.

На початок

Як розбудити комп'ютер

Спочатку перевірте, чи всі налаштування зроблені правильно. Вимкніть комп'ютер і перевірте, чи ввімкнені мережеві світлодіоди. Якщо так, налаштування нормальні, і ви можете використовувати WOL.

У цьому прикладі ми використовуємо wol.exe, але ви можете користуватися будь-якими з численних доступних інструментів WOL.

Виберіть інструмент WOL, який вам підходить, і завантажте його. Ви можете знайти багато таких у пошуку в інтернеті, наприклад, у Bing або Google.

Щоб налаштувати інструменти WOL, дотримуйтесь цих кроків (кроки можуть відрізнятися в інших інструментах):

• Запустіть комп'ютер, який хочете розбудити. Потрапивши у Windows, клацніть правою кнопкою миші у командному рядку та виберіть Запустити як адміністратор.

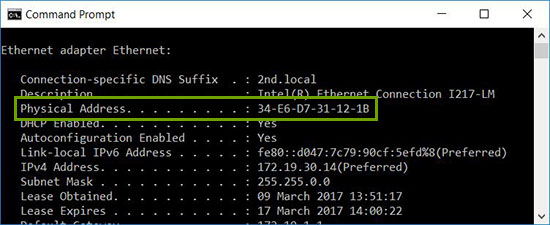

• Введіть у ipconfig /all і натисніть Enter.
• Зверніть увагу на фізичну адресу вашого LAN-адаптера.

• Знову вимкніть комп'ютер або переведіть його в режим очікування.
• На іншій системі у вашій мережі завантажте та відкрийте інструмент WOL.
• Налаштуйте фізичну адресу комп'ютера, який хочете розбудити (тут вам потрібна адреса, яку ви згадували раніше).
• Ось і все, тепер запустіть інструмент WOL, і система має прокинутися та завантажитися у Windows.

На початок

Вирішення несправностей на локації

Основний Ethernet-порт зазвичай знаходиться збоку або ззаду комп'ютера, і під час роботи він вказаний як Ethernet 1 IPCONFIG. Це порт, який підтримує WOL.

Після того, як ви переконаєтеся, що мережевий кабель підключений до мережевого адаптера на комп'ютері, якщо WOL все ще працює неправильно, усунути несправність за допомогою наступних кроків:

1. Переконайтеся, що живлення змінного струму підключене. WOL не працює, коли комп'ютер працює на батареї. Це зроблено навмисно.
2. Переконайтеся, що індикатор лінку залишається увімкненим, коли комп'ютер вимкнений. Якщо немає індикатора лінку, то мережевий адаптер не може прийняти магічний пакет, щоб розбудити комп'ютер.
3. Переконайтеся, що WOL увімкнено в налаштуваннях керування живленням у BIOS .
4. Переконайтеся, що Deep Sleep вимкнено в BIOS (це не стосується всіх комп'ютерів). Ця опція енергозбереження вимикає мережевий адаптер.
5. Можливо, доведеться завантажити робочий стіл Windows після зміни налаштувань BIOS, щоб вони були коректно застосовані.
6. Перевірте властивості драйвера мережевого адаптера у Windows і переконайтеся, що там увімкнено WOL. Ці налаштування можуть перезазначити BIOS у Windows 10.
7. Переконайтеся, що комп'ютер, який надсилає магічний пакет, може пінгувати клієнтський комп'ютер.
8. Переконайтеся, що MAC-адреса, використана в magic packet, збігається з MAC для Ethernet 1 на клієнтському комп'ютері.
9. Якщо IP-адреса вказана у магічному пакеті, мережевий комутатор може не транслювати її належним образом на всю мережу. Може знадобитися змінити адресу для трансляції пакета на всю мережу. Наприклад, якщо адреса клієнта — 192.168.1.12, то широкомовна адреса, що використовується в пакеті, буде 192.168.1.255.
10. Переконайтеся, що налаштування керування живленням правильно налаштовані у властивостях драйвера Ethernet, як показано на прикладах нижче:

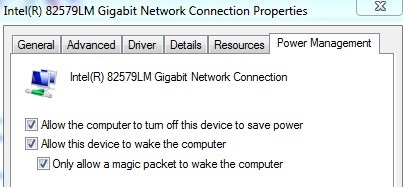

    • Увімкніть такі налаштування драйвера управління живленням, як показано для контролера Intel 82579LM Gigabit Network: Дозволити комп'ютеру вимкнути цей пристрій для економії енергії, дозволити йому розбудити комп'ютер і дозволити розбудити комп'ютер лише магічному пакету:

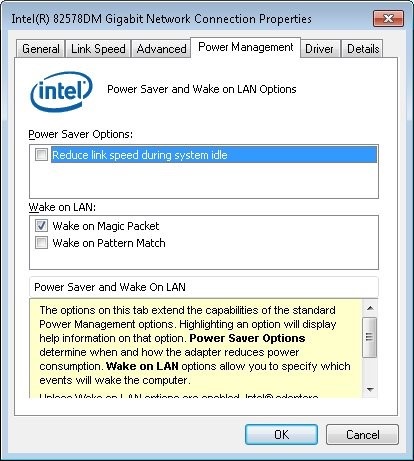

    • Налаштування керування живленням, наведені нижче для Intel 82578DM, мають бути налаштовані з увімкненими налаштуваннями Wake on Magic Packet та Wake on Pattern Match , але опція Power Saving Reduce Link Speed під час простою системи вимкнена :

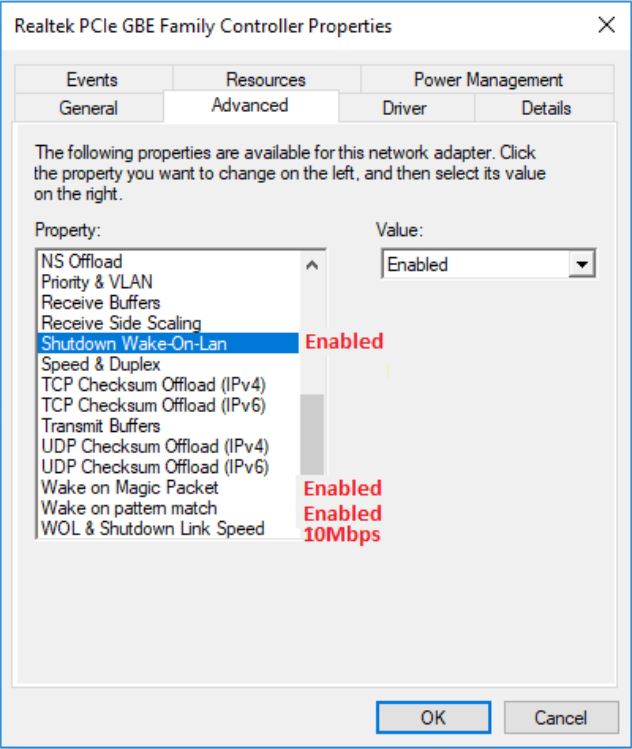

    • Якщо на комп'ютері встановлено мережевий адаптер Realtek PCIe GBE, налаштуйте властивості розширеного драйвера для таких налаштувань:
      • Вимкнення Wake-on-LAN увімкнено
      • Wake on Magic Packet увімкнено
      • Wake on pattern match увімкнено
      • Швидкість WOL і вимкнення з'єднання встановлені на 10 Мбіт/с:


На початок
