Dell PowerEdge: Anleitung zum Erstellen eines virtuellen Laufwerks mit iDRAC9

Summary: Anleitung zum Erstellen eines virtuellen Laufwerks unter Verwendung der iDRAC9-Weboberfläche auf einem Dell RAID-Controller (PERC 9 & 10)

Article Content


Symptoms

In diesem Artikel wird erläutert, wie Sie ein virtuelles Laufwerk über die iDrac9-Web-Verwaltungsoberfläche mit PERC 9 und PERC 10 erstellen. Alternativ können Sie das virtuelle Laufwerk über das Menü Systemeinstellungen erstellen.

Verbindung zur iDRAC-Webschnittstelle

Verbinden Sie zunächst die iDRAC-Web-Schnittstelle mithilfe der festgelegten IP-Adresse und den Administrator-Anmeldedaten.
Wenn das iDRAC noch nicht konfiguriert ist, lesen Sie diesen Artikel, in dem Sie erfahren, wie Sie fortfahren.

Erstellung eines virtuellen Laufwerks

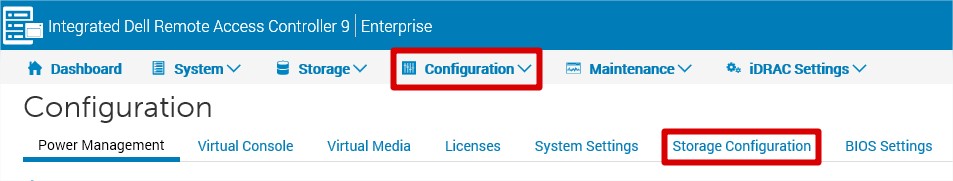

1) Navigieren Sie in der iDRAC-Web-Schnittstelle zu Konfiguration > Storage-Konfiguration.

SLN307276_en_US__2idrac 1


2) Wählen Sie den Controller, für den Sie das virtuelle Laufwerk erstellen möchten, aus dem Dropdown-Menü „Controller“

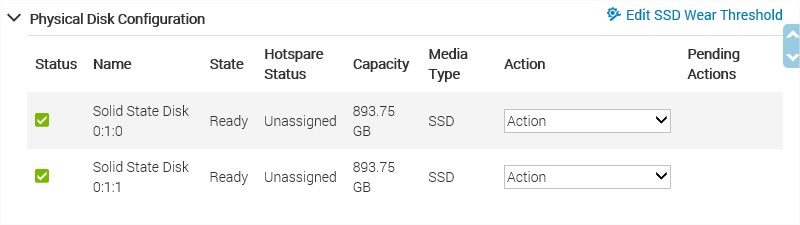

3) Prüfen Sie, ob im Abschnitt Konfiguration des physischen Laufwerks verfügbare Laufwerke aufgelistet sind.

SLN307276_en_US__3idrac 3

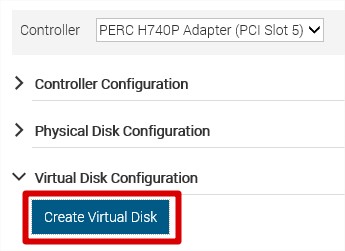

4) Öffnen Sie das Menü Virtuelle Laufwerkskonfiguration, und klicken Sie auf die Schaltfläche Virtuelles Laufwerk erstellen aus.

SLN307276_en_US__4idrac 4

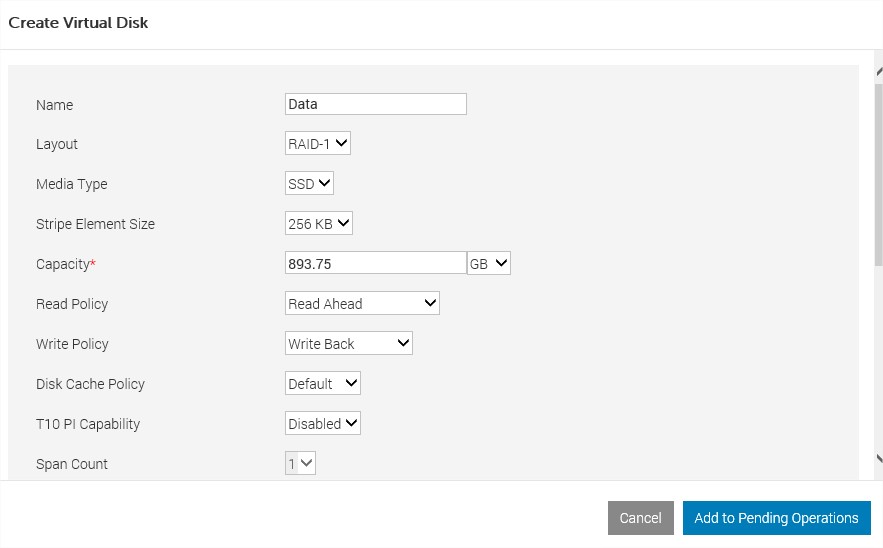

5) Der Erstellassistent wird angezeigt, um die Eigenschaften des virtuellen Laufwerks zu konfigurieren.
Geben Sie im Feld Kapazität die Größe des virtuellen Laufwerks ein. Die maximale Größe wird angezeigt, und die Aktualisierung erfolgt bei Auswahl der Laufwerke. Klicken Sie nach Abschluss auf Zu ausstehenden Vorgängen hinzufügen.



Sie können alphanumerische Zeichen, Leerstellen, Bindestriche und Unterstriche im Namen des virtuellen Laufwerks verwenden. Alle anderen Sonderzeichen, die Sie eingeben, werden bei der Erstellung des virtuellen Laufwerks entfernt.



SLN307276_en_US__6idrac 5



6) Die Meldung „RAC0685: A pending operation has been created for this Create Virtual Disk operation“ wird angezeigt, um die Aufgabenerstellung zu bestätigen. (SEO)

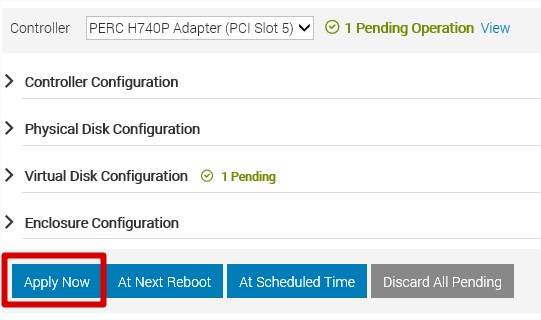

7) Zum Ausführen dieser Erstellungsaufgabe navigieren Sie auf der Seite nach unten und wählen Jetzt anwenden aus. Bei Bedarf kann die Aufgabe geplant werden.

SLN307276_en_US__7idrac 7



8) Die RAID-Konfigurationsaufgabe wird gestartet. Es ist möglich, den Status im Menü Wartung > Auftragswarteschlange zu überwachen.

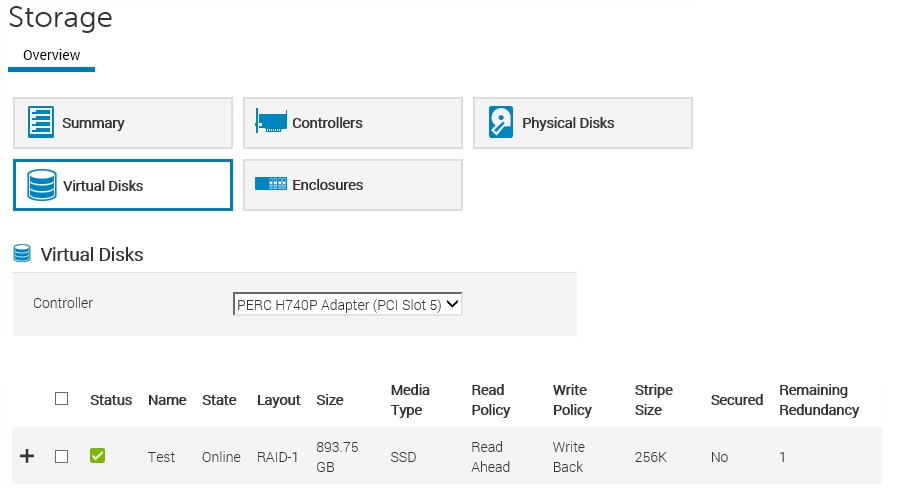

9) Wenn die Aufgabe abgeschlossen ist, wird das virtuelle Laufwerk im Menü Storage > Virtuelle Laufwerke aufgelistet.

SLN307276_en_US__8idrac 9


Das virtuelle Laufwerk ist jetzt einsatzbereit und muss von Ihrem Betriebssystem formatiert werden.


Älteren Legacy-Systemen mit iDRAC6, iDRAC7 und iDRAC8 steht diese Option nicht zur Verfügung. Erstellen Sie ein virtuelles Laufwerk im RAID-BIOS oder verwenden Sie Dell Open Manage Server Administrator.
Weitere Informationen finden Sie unter RAID-Setup Best Practices auf Dell PowerEdge Server mit OpenManage Server Administrator.
Wenn sich Ihr System im BIOS oder vor dem POST befindet, muss Ihr System über den BIOS-Bildschirm neu formatiert werden, damit der Life-Cycle Controller die Aufgabe abschließen kann.
