PowerEdge: Jak utworzyć dysk wirtualny za pomocą kontrolera iDRAC9

Summary: Artykuł zawiera informacje dotyczące tworzenia dysku wirtualnego za pomocą interfejsu zarządzania siecią iDRAC9 z wykorzystaniem kontrolerów PERC 9 i PERC 10.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.

Instructions

Utwórz dysk wirtualny za pomocą kontrolera iDRAC9.

Czas trwania: 00:00:53
Ustawienia języka napisów kodowanych można wybrać za pomocą ikony CC w tym odtwarzaczu wideo.

Nawiązywanie połączenia z interfejsem sieciowym kontrolera iDRAC

Aby rozpocząć, nawiąż połączenie z interfejsem sieciowym kontrolera iDRAC za pomocą określonego adresu IP z uprawnieniami administratora.
Uwaga: Jeśli kontroler iDRAC nie został jeszcze skonfigurowany, zapoznaj się z. Jak skonfigurować kontroler Integrated Dell Remote Access Controller 9 (iDRAC9) z ustawieniami sieciowymi kontrolera Lifecycle Controller? Aby uzyskać informacje na temat dalszego postępowania.

Tworzenie dysku wirtualnego:

  1. W interfejsie sieciowym iDRAC przejdź do obszaru Configuration (Konfiguracja), a następnie kliknij opcję Storage Configuration (Konfiguracja pamięci masowej).

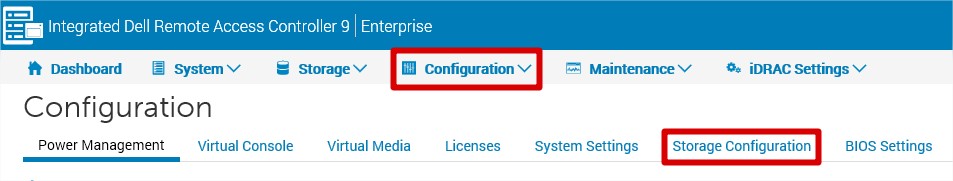

Konfiguracja pamięci masowej
Rysunek 1. Konfiguracja pamięci masowej


Karta Storage Configuration (Konfiguracja pamięci masowej) nie jest dostępna w oprogramowaniu wewnętrznym kontrolera iDRAC w wersji 5.10.00.00 i nowszych. Użyj menu Storage (Pamięć masowa), aby wykonać czynności konfiguracyjne.

Przejdź do opcji Storage (Pamięć masowa), a następnie kliknij opcję Physical Disks (Dyski fizyczne).
Dyski fizyczne
Rysunek 2. Dyski fizyczne

  1. Wybierz kontroler RAID, dla którego chcesz utworzyć dysk wirtualny, z menu rozwijanego Controller (Kontroler) (dotyczy tylko wersji starszych niż 5.10.00.00).
Wybieranie kontrolera RAID
Rysunek 3. Wybieranie kontrolera RAID

  1. Upewnij się, że dostępne dyski znajdują się w sekcji Physical Disk Configuration (Konfiguracja dysku fizycznego).

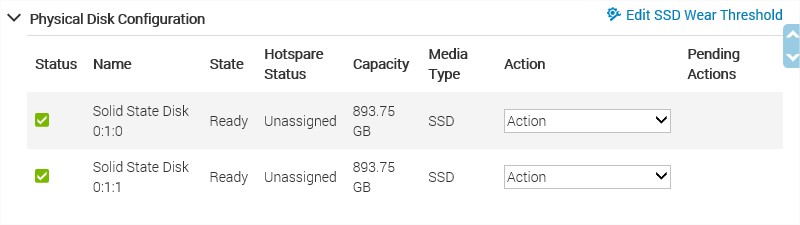

Konfiguracja dysku fizycznego przed wersją 5.10.00.00
Rysunek 4. Konfiguracja dysku fizycznego przed wersją 5.10.00.00


Wybór dysku fizycznego w wersji 5.10.00.00 lub nowszych
Rysunek 5. Wybór dysku fizycznego w wersji 5.10.00.00 lub nowszych


  1. Otwórz menu Virtual Disk Configuration i kliknij przycisk Create Virtual Disk.

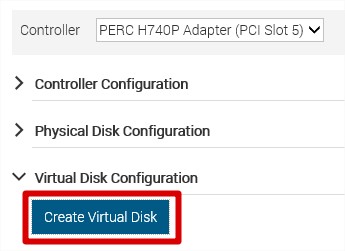

Przycisk Create Virtual Disk w wersjach przed wersją 5.10.00.00
Rysunek 6. Przycisk Create Virtual Disk w wersjach przed wersją 5.10.00.00.


Tylko w przypadku wersji 5.10.00.00 i nowszych: kliknij przycisk Create Virtual Disk (Utwórz dysk wirtualny) w menu Physical Disk (Dyski fizyczne).

Przycisk Create Virtual Disk w wersji 5.10.00.00 lub nowszych
Rysunek 7. Przycisk Create Virtual Disk w wersji 5.10.00.00 lub nowszych.


  1. Uruchomi się kreator tworzenia, który umożliwia konfigurację właściwości dysku wirtualnego.

W polu Capacity (Pojemność) wprowadź rozmiar dysku wirtualnego. Maksymalna pojemność jest wyświetlana i aktualizowana w miarę wyboru dysków. Po zakończeniu kliknij opcję Add to Pending Operations (Dodaj do oczekujących operacji).
W nazwie dysku można używać znaków alfanumerycznych, spacji, myślników i podkreśleń. Wszystkie inne znaki specjalne zostaną usunięte podczas tworzenia dysku wirtualnego.

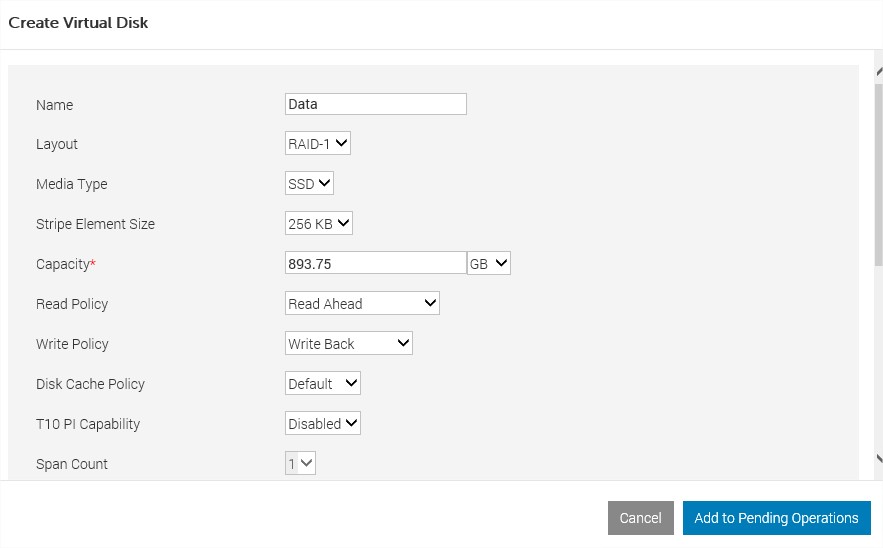

Opcja Create Virtual Disk Properties w wersjach przed wersją 5.10.00.00
Rysunek 8. Opcja Create Virtual Disk Properties w wersjach przed wersją 5.10.00.00


Tylko w przypadku wersji 5.10.00.00 i nowszych w przypadku kilku kontrolerów wybierz kontroler, w którym znajduje się dysk, który ma zostać dodany. Wybierz dysk fizyczny, który ma zostać dodany za pomocą opcji Next (Dalej) i wykonaj cztery kroki.

Opcja Create Virtual Disk Properties w wersji 5.10.00.00 lub nowszych
Rysunek 9. Opcja Create Virtual Disk Properties w wersji 5.10.00.00 lub nowszych.


  1. Pojawi się komunikat „RAC0685: A pending operation has been created for this Create Virtual Disk operation” (RAC0685: utworzono oczekującą operację dla tej operacji utworzenia dysku wirtualnego) w celu potwierdzenia zadania utworzenia.
  1. Aby wykonać zadanie utworzenia, przewiń do dołu strony i wybierz pozycję Apply Now (Zastosuj teraz). W razie potrzeby zadanie można zaplanować.

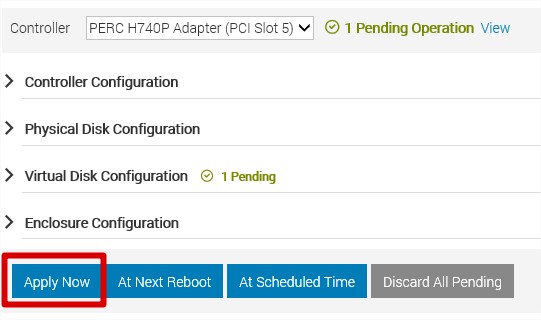

Przycisk Apply Now w wersjach przed wersją 5.10.00.00
Rysunek 10. Przycisk Apply Now w wersjach przed wersją 5.10.00.00.


Przycisk Apply Now w wersji 5.10.00.00 lub nowszych
Rysunek 11. Przycisk Apply Now w wersji 5.10.00.00 lub nowszych.


  1. Rozpocznie się zadanie konfiguracji macierzy RAID. Stan można obserwować przez wybranie menu Maintenance i kliknięcie opcji Job Queue (Konserwacja > Kolejka zadań).
  1. Po wykonaniu zadania dysk wirtualny można zobaczyć po wybraniu menu Storage (Pamięć masowa) i kliknięcie opcji Virtual Disks (Dyski wirtualne).

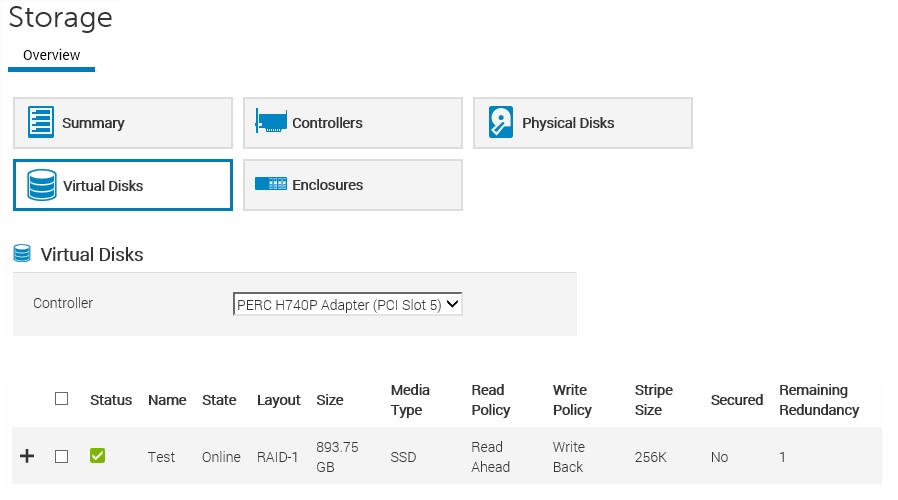

Dyski wirtualne pamięci masowej
Rysunek 12. Dyski wirtualne pamięci masowej


Dysk wirtualny jest teraz gotowy do użycia i wymaga sformatowania przez system operacyjny.

W przypadku starszych systemów z kontrolerami iDRAC6, iDRAC7 i iDRAC8 ta opcja jest niedostępna. Utwórz dysk wirtualny w systemie BIOS macierzy RAID lub przy użyciu oprogramowania Dell Open Manage Server Administrator.


Uwaga: Jeśli system znajduje się w systemie BIOS lub w stanie przed testem POST, należy go uruchomić ponownie. Aby kontroler Lifecycle Controller wykonał zadanie, system musi przejść przez ekran systemu BIOS.


Additional Information

Dysk wirtualny można także utworzyć z poziomu menu ustawień systemu. Aby uzyskać więcej informacji, zapoznaj się z tematem Tworzenie dysku wirtualnego na kontrolerze RAID serii 10 i 11 firmy Dell.
