PowerEdge: Sådan opretter du en virtuel disk ved hjælp af iDRAC9

Summary: Denne artikel beskriver, hvordan du opretter en virtuel disk ved hjælp af webadministrationsgrænsefladen iDRAC9 med PERC 9 og PERC 10.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.

Instructions

Opret en virtuel disk ved hjælp af iDRAC9.

Varighed: 00:00:53
Sprogindstillinger for undertekster kan vælges ved hjælp af CC-ikonet på denne videoafspiller.

Forbindelse til iDRAC-webgrænsefladen

For at starte skal du oprette forbindelse til iDRAC-webgrænsefladen ved hjælp af den definerede IP-adresse med administratorlegitimationsoplysningerne.
Bemærk: Hvis iDRAC endnu ikke er konfigureret, henvises der. Hvordan konfigureres Integrated Dell Remote Access Controller 9 (iDRAC9) med netværksindstillinger for Lifecycle Controller? For at få oplysninger om, hvordan du kommer videre.

Oprettelse af virtuel disk:

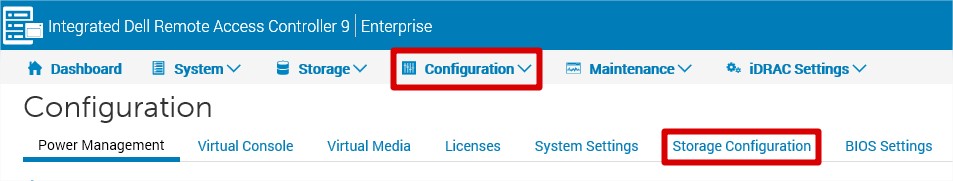

  1. I iDRAC-webgrænsefladen skal du gå til Konfiguration og derefter klikke på Lagerkonfiguration.

Lagerkonfiguration
Figur 1: Lagerkonfiguration


Fanen Lagerkonfiguration er ikke længere tilgængelig fra iDRAC-firmwareversion 5.10.00.00 og nyere versioner. Brug menuen Storage til at udføre konfigurationshandlinger.

Gå til Lager , og klik derefter på Fysiske diske.
Fysiske diske
Figur 2: Fysiske diske

  1. Vælg den RAID-controller, som du vil oprette den virtuelle disk for, i rullemenuen Controller (Kun for versioner før 5.10.00.00).
Valg af en RAID-controller
Figur 3: Valg af en RAID-controller

  1. Kontroller, at de tilgængelige diske er angivet i afsnittet Konfiguration af fysisk disk.

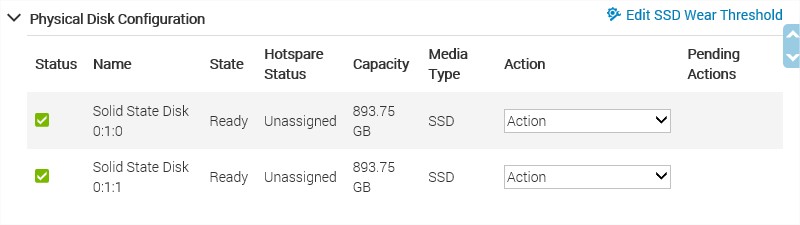

Før 5.10.00.00 Konfiguration af fysisk disk
Figur 4: Før 5.10.00.00 Konfiguration af fysisk disk


5.10.00.00 og nyere Valg af fysisk disk
Figur 5: 5.10.00.00 og nyere Valg af fysisk disk


  1. Åbn Virtual Disk Configuration menuen og klik på knappen Opret virtuel disk.

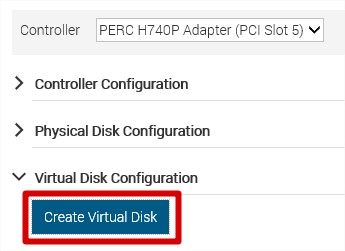

Før 5.10.00.00 Knappen Opret virtuel disk
Figur 6: Før 5.10.00.00 Opret virtuel disk knap.


Kun for version 5.10.00.00 og nyere skal du klikke på knappen Opret virtuel disk i menuen Fysiske diske.

5.10.00.00 og nyere Knappen Opret virtuel disk
Figur 7: 5.10.00.00 og nyere Knappen Opret virtuel disk.


  1. Oprettelsesguiden vises for at konfigurere egenskaberne for den virtuelle disk.

Angiv størrelsen på den virtuelle disk i feltet Kapacitet . Den maksimale størrelse vises og opdateres derefter, efterhånden som diskene vælges. Klik på Føj til ventende handlinger , når du er klar.
Du kan bruge alfanumeriske tegn, mellemrum, bindestreger og understregninger i disknavnet. Hvis du indtaster andre specialtegn, fjernes disse, mens den virtuelle disk oprettes.

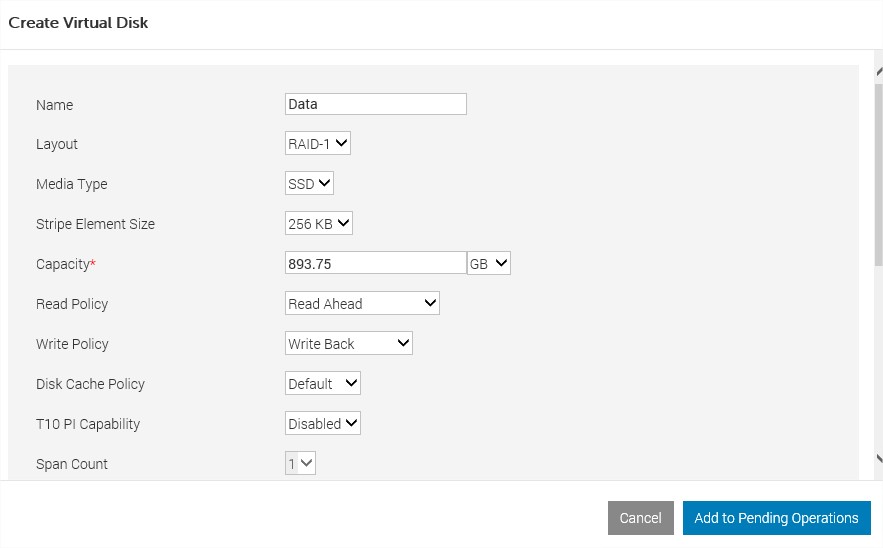

Før 5.10.00.00 Opret egenskaber for virtuel disk
Figur 8: Opret virtuelle diskegenskaber før 5.10.00.00.


Kun for version 5.10.00.00 og nyere skal du, hvis der er flere controllere, vælge den controller , hvor den disk, der skal tilføjes, befinder sig. Vælg den fysiske disk, der skal tilføjes med Næste , og udfør de fire trin.

5.10.00.00 og nyere Oprette egenskaber for virtuel disk
Figur 9: 5.10.00.00 og nyere Oprette egenskaber for virtuel disk.


  1. Meddelelsen "RAC0685: Der er oprettet en ventende handling for handlingen Opret virtuel disk" vises for at bekræfte opgavens oprettelse.
  1. For at udføre denne oprettelsesopgave skal du gå til bunden af siden og vælge Anvend nu. Hvis det er nødvendigt, kan opgaven planlægges.

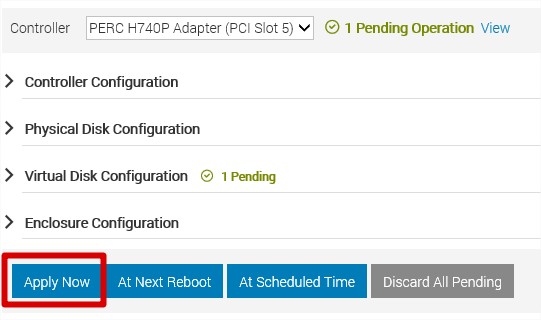

Før 5.10.00.00 Knappen Anvend nu
Figur 10: Før 5.10.00.00 Knappen Anvend nu.


5.10.00.00 og nyere Knappen Anvend nu
Figur 11: 5.10.00.00 og nyere Knappen Anvend nu.


  1. RAID-konfigurationsopgaven starter. Det er muligt at overvåge status ved at vælge menuen Vedligeholdelse og derefter klikke på Jobkø.
  1. Når opgaven er fuldført, vises den virtuelle disk ved at vælge menuen Storage og derefter klikke på Virtual Disks.

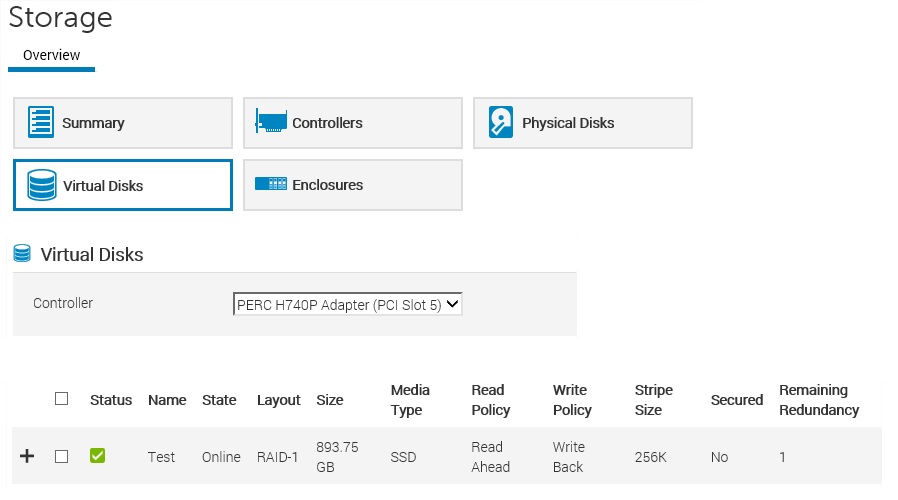

Virtuelle storagediske
Figur 12: Virtuelle storagediske


Den virtuelle disk er nu klar til brug og skal formateres af dit operativsystem.

For ældre ældre systemer med iDRAC6, iDRAC7 og iDRAC8 er denne indstilling ikke tilgængelig. Opret en virtuel disk i RAID BIOS eller ved hjælp af Dell Open Manage Server Administrator.


Bemærk: Hvis dit system er i BIOS- eller pre-POST-tilstand, skal systemet korrigeres. Den skal passere BIOS-skærmen, for at livscykluscontrolleren kan fuldføre opgaven.


Additional Information

Alternativt kan den virtuelle disk også oprettes via menuen Systemindstillinger. Du kan finde flere oplysninger i Sådan opretter du en virtuel disk på en Dell RAID-controller serie 10 og 11.

Affected Products

iDRAC9, PowerEdge XR2, Poweredge C4140, PowerEdge C6420, PowerEdge C6520, PowerEdge C6525, PowerEdge C6615, PowerEdge C6620, PowerEdge FC640, PowerEdge HS5610, PowerEdge HS5620, PowerEdge M640, PowerEdge M640 (for PE VRTX), PowerEdge MX740C , PowerEdge MX750c, PowerEdge MX760c, PowerEdge MX840C, PowerEdge R240, PowerEdge R250, PowerEdge R340, PowerEdge R350, PowerEdge R440, PowerEdge R450, PowerEdge R540, PowerEdge R550, PowerEdge R640, PowerEdge R6415, PowerEdge R650, PowerEdge R650xs, PowerEdge R6515, PowerEdge R6525, PowerEdge R660, PowerEdge R660xs, PowerEdge R6615, PowerEdge R6625, PowerEdge R740, PowerEdge R740XD, PowerEdge R740XD2, PowerEdge R7415, PowerEdge R7425, PowerEdge R750, PowerEdge R750XA, PowerEdge R750xs, PowerEdge R7515, PowerEdge R7525, PowerEdge R760, PowerEdge R760XA, PowerEdge R760xd2, PowerEdge R760xs, PowerEdge R7615, PowerEdge R7625, PowerEdge R840, PowerEdge R860, PowerEdge R940, PowerEdge R940xa, PowerEdge R960, PowerEdge T140, PowerEdge T150, PowerEdge T340, PowerEdge T350, PowerEdge T440, PowerEdge T550, PowerEdge T560, PowerEdge T640, PowerEdge XE2420, PowerEdge XE7420, PowerEdge XE7440, PowerEdge XE8545, PowerEdge XE8640, PowerEdge XE9680, PowerEdge XR11, PowerEdge XR12, PowerEdge XR4510c, PowerEdge XR4520c, PowerEdge XR5610, PowerEdge XR7620, PowerEdge XR8620t ...
