Dell PowerEdge: Skapa en virtuell disk med iDRAC9

Summary: Skapa en virtuell disk med webbgränssnittshanteringen för iDRAC9 på en Dell Raid-styrenhet (PERC 9 och 10)

Article Content


Symptoms

I den här artikeln beskrivs hur du skapar en virtuell disk med hjälp av iDRAC9-webbhanteringsgränssnitt med PERC 9 och PERC 10. Alternativt kan den virtuella disken även skapas från menyn System Settings.

Anslutning till iDRAC-webbgränssnittet

Starta genom att ansluta till iDRAC-webbgränssnittet med den angivna IP-adressen och administratörsuppgifter.
Om du inte har konfigurerat iDRAC innehåller den här artikeln information om hur du fortsätter.

Skapa virtuell disk

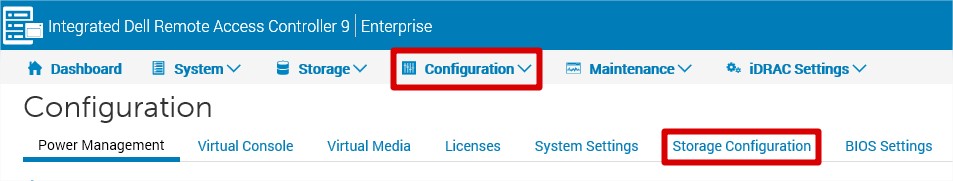

1) I iDRAC-webbgränssnittet går du till Configuration (konfiguration) > Storage Configuration (lagringskonfiguration).

SLN307276_en_US__2idrac 1


2) Välj styrenheten som du vill skapa den virtuella disken för i listrutan Controller

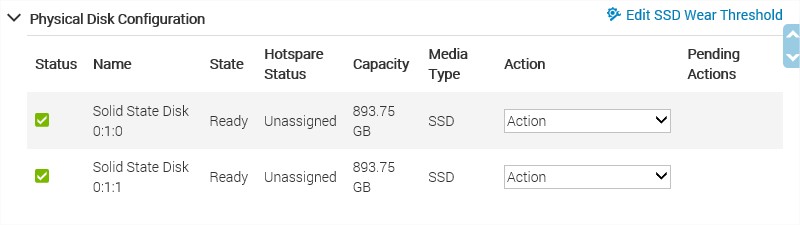

3) Kontrollera att tillgängliga diskar visas i avsnittet Physical Disk Configuration.

SLN307276_en_US__3idrac 3

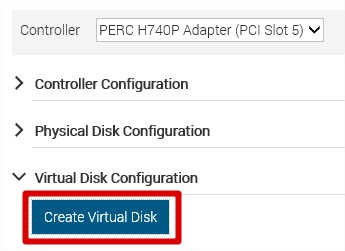

4) Öppna menyn Virtual Disk Configuration (virtuell diskkonfiguration) och klicka på knappen Create Virtual Disk (skapa virtuell disk)

SLN307276_en_US__4idrac 4



5) Skaparguiden öppnas för att konfigurera egenskaperna för den virtuella disken.
I fältet Capacity anger du storleken på den virtuella disken. Den maximala storleken visas och uppdateras när diskar markeras. Klicka på Add to Pending Operations när du är redo.



Du kan använda alfanumeriska tecken, mellanslag, bindestreck och understreck i diskens namn. Alla andra specialtecken som du anger tas bort när den virtuella disken skapas.



SLN307276_en_US__6idrac 5



6) Meddelandet ”RAC0685: A pending operation has been created for this Create Virtual Disk operation” visas för att bekräfta att uppgiften har skapats. (SEO)

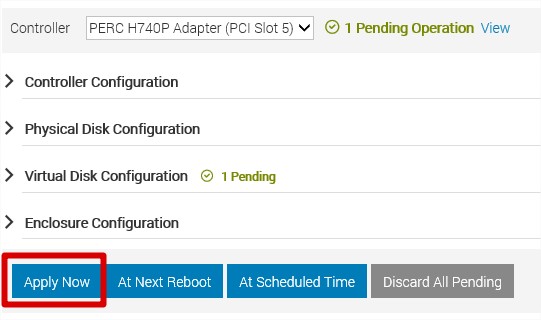

7) Om du vill utföra den här uppgiften som ska skapas går du längst ner på sidan och väljer Apply Now. Om det behövs kan uppdraget schemaläggas.

SLN307276_en_US__7idrac 7



8) RAID-konfigurationsuppgiften startas. Det går att övervaka statusen på menyn Maintenance > Job Queue.

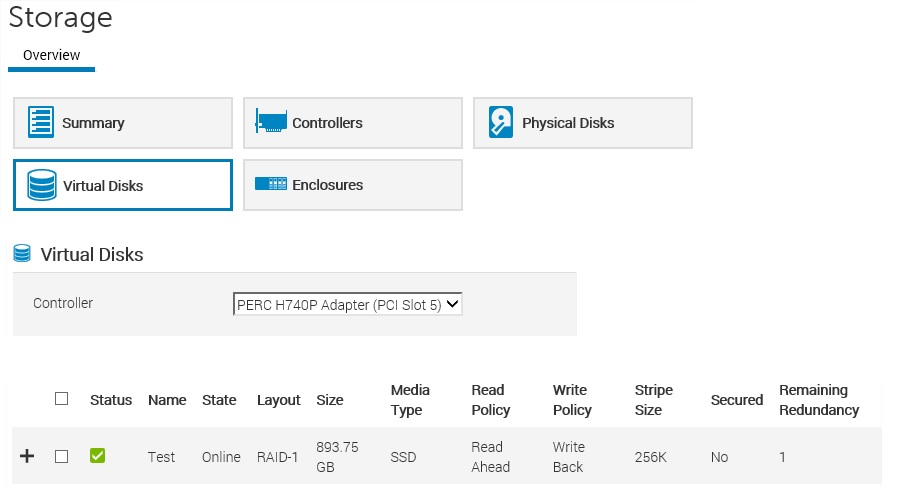

9) När uppgiften är slutförd visas den virtuella disken i menyn Storage > Virtual Disks.

SLN307276_en_US__8idrac 9


Du kan använda den virtuella disken när den har formaterats i operativsystemet.


För äldre system med iDRAC6, iDRAC7 och iDRAC8 är det här alternativet inte tillgängligt. Skapa en virtuell disk i RAID BIOS eller använd Dell OpenManage Server Administrator.
Mer information finns i Bästa metoder för RAID-konfiguration på Dell PowerEdge-server med OpenManage Server Administrator.
Om systemet finns i BIOS eller pre-Post måste systemet startas om och ta sig förbi BIOS-skärmen för att Life-Cycle Controller ska kunna slutföra uppgiften.
