Hardwarediagnose uitvoeren op uw PowerEdge server

Summary: Hardwarediagnose zijn ingebouwde tools die zijn geïnstalleerd in het pre-OS van uw server om te controleren of de hardware goed werkt.

This article may have been automatically translated. If you have any feedback regarding its quality, please let us know using the form at the bottom of this page.

Article Content


Symptoms
Dit artikel laat zien hoe u de hardwarediagnose op PowerEdge servers start, een tool van Dell voor elementaire probleemoplossing en onderhoud.



Inhoudsopgave

  1. Inleiding
  2. PowerEdge servers 12G en later
  3. PowerEdge servers 11G
  4. PowerEdge servers 9G / 10G

1. Inleiding

Hardwarediagnose zijn geïntegreerde tools die in het pre-OS van uw server zijn geïnstalleerd. Ze worden geleverd door Dell.

Het wordt aanbevolen om een diagnose uit te voeren met behulp van het hulpprogramma Hardware Diagnostics als onderdeel van een normaal onderhoudsplan om te controleren of de aangesloten hardware goed werkt.

Diagnostisch hulpprogramma heeft een fysieke (in tegenstelling tot logische) weergave van de aangesloten hardware, het kan hardwareproblemen identificeren die het besturingssysteem en andere online tools niet kunnen identificeren.

U kunt het hulpprogramma voor hardwarediagnose gebruiken om het geheugen, I/O-apparaten, CPU, fysieke schijfstations en andere randapparatuur te valideren.

De procedure hangt af van de generatie van de server. Hieronder vindt u sneltoetsen en schermafbeeldingen.

Voor uitgebreide informatie in de gebruikershandleiding van uw PowerEdgeserver:

  1. Ga naar het gedeelte PowerEdge op Dell.com/support
  2. Kies en klik op het bijbehorende systeemtype
  3. Nu worden alle beschikbare handleidingen weergegeven



SLN283546_en_US__1icon Opmerking: Hebt u hulp nodig om de generatie van uw Dell server te bepalen? Raadpleeg het artikel: De generatie van mijn server identificeren.

2. PowerEdge servers 12G en later

  1. Druk bij het opstarten op F10 .
  2. In het linkerdeelvenster van Lifecycle Controller klikt u op Hardware Diagnostics (Hardwarediagnose).
  3. In het rechterdeelvenster klikt u op Run Hardware Diagnostics (Hardwarediagnose uitvoeren). Het diagnostisch hulpprogramma wordt opgestart.
  4. Volg de aanwijzingen op het scherm. Wanneer de tests zijn afgerond, worden de resultaten van de diagnose op het beeldscherm weergegeven. (Afbeelding 1 - alleen in het Engels)

SLN283546_en_US__2image (18242)
Afbeelding 1: ePSA diagnostics


SLN283546_en_US__1icon Opmerking: Start het systeem opnieuw op om de pagina Hardware Diagnostics te sluiten.

3. PowerEdge servers 11G

  1. Bij het opstarten drukt u opF10 om Lifecycle Controller te openen.
  2. Klik opHardware Diagnostics (Hardwarediagnose).
  3. Op het beeldscherm selecteert u


    • Run Diags (Diagnostics uitvoeren) om onderdelen te testen (Afbeelding 2 (alleen in het Engels))
    • MPMemory om diagnostische tests uit te voeren op de geheugenmodules(afbeelding 2 (alleen Engelstalig)).



SLN283546_en_US__411g_Diag_or_MPM
Afbeelding 2: De diagnoses uitvoeren








3.1 De ingebouwde hardwarediagnose openen



SLN283546_en_US__1icon Opmerking: In de onderstaande stappen wordt de nieuwste versie van de hardwarediagnose beschreven die is geïntegreerd in de Unified Server Controller (USC) van 11G PowerEdge servers. Oudere versies zien er mogelijk anders uit, maar de opties zijn vergelijkbaar.


Als u Run Diags (Diagnose uitvoeren) kiest, moet u daarna:

  • Express Test (Snelle test) selecteren om snel alle onderdelen te testen

  • Extended Test (Uitgebreide test) om alle onderdelen grondig te testen

  • Custom Test (Aangepaste test) selecteren om afzonderlijke onderdelen te testen

SLN283546_en_US__611G_Run_HW_Diag
Afbeelding 3: Testopties



Eén apparaat testen

  1. Kies Custom Test (Aangepaste test)

  2. Op de volgende pagina selecteert u het onderdeel dat u wilt testen.

    Bijvoorbeeld voor het testen van een harde schijf: (Afbeelding4 (alleen Engelstalig)).
    1. Kies het station dat u wilt testen

    2. Kies het soort test dat u wilt uitvoeren (bijv. zelftest van het station)

    3. Kies de gewenste diagnose-opties

      Aanbevolen:
      • Alleen niet-interactieve tests
      • Padnaam uitvoer logbestand (voor het opslaan van de resultaten)
      • Doorgaan bij fouten (om onderbrekingen bij foutmeldingen te voorkomen)
  3. Klik op Run Test (Test uitvoeren) om met het proces te beginnen

SLN283546_en_US__711G_DST_Quick_Test
Afbeelding 4: Een harde schijf testen



3.2 Geheugendiagnose

Met MpMemory kunt u de status van uw geheugen controleren.
Als u de optie MPMemory hebt gekozen, moet u het type test selecteren dat u wilt uitvoeren:

Express of Custom. Voor een eenvoudige test kunt u Snel kiezen.

SLN283546_en_US__8112

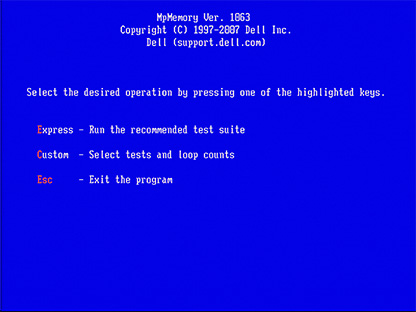

Afbeelding 5: MpMemory. (Engels)

Voor een aangepaste test controleert u de relevante test die u wilt behalen.

SLN283546_en_US__9111
Afbeelding 6: Aangepaste test. (Engels)


De looptijd van de test hangt af van de grootte van het geheugen dat op uw server is geïnstalleerd.


4. PowerEdge servers 9G / 10G

  1. Download de nieuwste Dell 32-bits diagnostiek voor uw PowerEdge server op Dell.com/support
  2. Voer de applicatie op uw workstation uit.
  3. Klik op Continue (Doorgaan).
  4. Kies een map voor het uitpakken van de bestanden.
  5. Klik op Create a bootable CD (Een opstartbare cd maken).
  6. Kies een map waarin u het bestand diags.iso wilt opslaan.
  7. Brand diags.iso als een image op een cd of plaats het als virtuele media in DRAC of op een opstartbare USB.
  8. Start de server op naar cd/virtuele media.
  9. Kies optie #2 - DDGUI Graphics based diagnostics (DDGUI grafische diagnose).

Vergeet niet om aantekeningen te maken van de testresultaten.



Cause
-
Resolution
-

Article Properties


Affected Product

Servers, PowerEdge, Legacy Server Models, Precision 7920 Rack

Last Published Date

22 Sep 2021

Version

5

Article Type

Solution
