Sådan køres diagnosticering af hardware på din PowerEdge-server

Summary: Diagnosticering af hardware er indlejrede værktøjer, der er installeret i pre-OS på din server for at kontrollere, at hardwaren fungerer korrekt.

This article may have been automatically translated. If you have any feedback regarding its quality, please let us know using the form at the bottom of this page.

Article Content


Symptoms
Denne artikel viser, hvordan du kan starte diagnosticering af hardware på PowerEdge-servere med et værktøj, der leveres af Dell til grundlæggende fejlfinding og vedligeholdelse.



Indholdsfortegnelse

  1. Indledning
  2. PowerEdge-servere 12G og senere
  3. PowerEdge-servere 11G
  4. PowerEdge-servere 9G/10G

1. Indledning

Programmet til diagnosticering af hardware (Hardware Diagnostic) er et sæt indbyggede redskaber i din servers præ-operativsystem. De leveres af Dell.

Det anbefales, at du kører diagnosticering ved hjælp af hardwarediagnosticeringsprogrammet som en del af en almindelig vedligeholdelsesplan for at validere, at tilsluttet hardware fungerer korrekt.

Diagnosticeringsværktøjet har en fysisk (i modsætning til logisk) visning af tilsluttet hardware, så det kan identificere hardwareproblemer, som operativsystemet og andre onlineværktøjer ikke kan identificere.

Du kan bruge hardwarediagnosticeringsværktøjet til at validere hukommelse, I/O-enheder, CPU, fysiske diskdrev og andre eksterne enheder.

Fremgangsmåden afhænger af din servergeneration - genveje og skærmbilleder er tilgængelige nedenfor.

Du kan finde detaljerede oplysninger i brugervejledningen til din PowerEdge-server:

  1. Gå til afsnittet PowerEdge på dell.com/support
  2. Vælg den tilhørende systemtype og klik på den
  3. Nu vises alle de tilgængelige vejledninger



SLN283546_en_US__1icon Bemærk: Har du brug for hjælp til at definere din Dell-servers generation? Se artiklen: Sådan identificerer du min servers generation.

2. PowerEdge-servere 12G og senere

  1. Tryk på F10 ved opstart.
  2. Gå til venstre rude i Lifecycle Controller og klik på Hardware Diagnostics (Hardwarediagnosticering).
  3. Gå til højre rude og klik på Run Hardware Diagnostics (Kør hardwarediagnosticeringsprogrammet). Hardwarediagnosticeringsprogrammet startes.
  4. Følg vejledningen på skærmen. Når alle diagnostiske tests er gennemført, vises resultatet på skærmen. (Figur 1 - kun på engelsk)

SLN283546_en_US__2image(18242)
Figur 1: ePSA-diagnosticering


SLN283546_en_US__1icon Bemærk: Genstart systemet for at lukke siden Hardwarediagnosticering.

3. PowerEdge-servere 11G

  1. Tryk på F10 ved opstart for at åbne LifeCycle Controller.
  2. Klik på Hardware Diagnostics (Hardwarediagnosticering).
  3. På skærmen skal du vælge


    • Run Diags (Kør diagnosticering) for at teste komponenter (Figur 2 (kun på engelsk))
    • MPMemory til at køre diagnosticering på hukommelsesmodulerne(Figur 2 (kun på engelsk)).

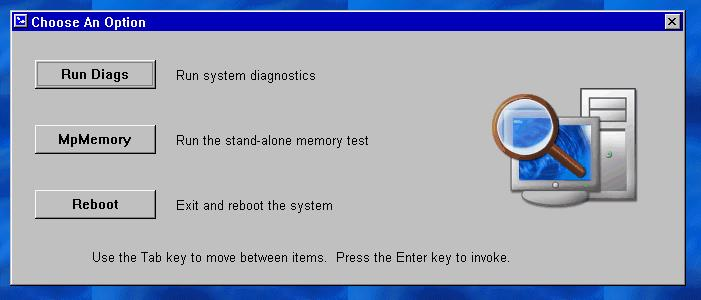

SLN283546_en_US__411g_Diag_or_MPM
Figur 2: Kørsel af diagnosticering








3.1 Start af det indbyggede hardwarediagnosticeringsværktøj



SLN283546_en_US__1icon Bemærk: Nedenstående trin beskriver den nyeste version af hardwarediagnosticering, som er indbygget i USC (Unified Server Controller) på 11G PowerEdge-servere. Ældre versioner kan se anderledes ud, men valgmulighederne er nogenlunde de samme.


Hvis du vælger Run Diags (Kør diagnosticering), skal du:

  • Vælge Express Test (Hurtigtest) for at teste alle komponenter i en fart

  • Vælge Extended Test (Udvidet test) for at teste alle komponenter grundigt

  • Vælg Brugerdefineret test for at teste enkelte komponenter

SLN283546_en_US__611G_Run_HW_Diag
Figur 3: Testindstillinger



Test af én enhed

  1. Vælg Custom Test (Brugerdefineret test)

  2. På den næste side skal du vælge den komponent, der skal testes.

    F.eks. til test af en harddisk: (Figur4 (kun på engelsk)).
    1. Vælg det drev, der skal testes

    2. Vælg den type test, der skal udføres (f.eks. Drive Self Test (Selvtest af drev))

    3. Vælg dine foretrukne diagnosticeringsindstillinger

      Anbefales:
      • Non-Interactive Tests Only (Kun ikke-interaktive tests)
      • Stinavn for logoutputfil (for at gemme resultatet)
      • Fortsæt ved fejl (for at forhindre afbrydelser, når der findes fejl)
  3. Klik på Run Test (Kør test) for at starte processen

SLN283546_en_US__711G_DST_Quick_Test
Figur 4: Test af en harddisk



3.2 Diagnosticering af hukommelse

MpMemory giver dig mulighed for at kontrollere tilstanden af din hukommelse.
Hvis du vælger MPMemory-indstillingen, skal du vælge den type test, du vil køre:

Express eller Custom. Du kan vælge Express (Hurtig) for at køre en grundlæggende test.

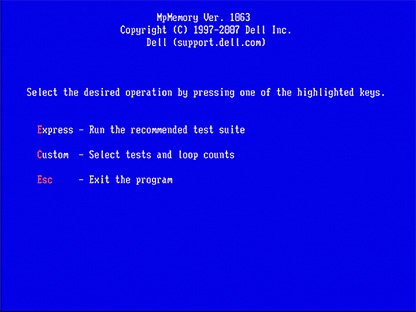

SLN283546_en_US__8112
Figur 5: MpMemory. (Engelsk)

For en brugerdefineret test skal du markere den test, der skal udføres.

SLN283546_en_US__9111
Figur 6: Brugerdefineret test. (Engelsk)


Den tid, det tager at køre testen, svinger alt efter størrelsen på den hukommelse, der er installeret på din server.


4. PowerEdge-servere 9G/10G

  1. Hent den nyeste Dell 32-Bit Diagnostics til din PowerEdge-server fra Dell.com/Support
  2. Kør programmet på din arbejdsstation.
  3. Klik på Continue (Fortsæt).
  4. Vælg en mappe, hvor filerne skal udpakkes.
  5. Klik på Create a Bootable CD (Opret en CD, der kan startes).
  6. Vælg en mappe, hvor filen diag.iso skal gemmes.
  7. Brænd diags.iso som et billede på en cd, eller indsæt et virtuelt medie i DRAC eller en USB, der kan startes fra.
  8. Opstartsserver til CD/virtuelt medie.
  9. Vælg mulighed nr. 2 - DDGUI Graphics based diagnostics (DDGUI Graphics-baseret diagnosticering).

Glem ikke at skrive testresultatet ned.
