Как запустить программу диагностики оборудования на сервере PowerEdge

Summary: Программа Hardware Diagnostic представляет собой встроенные инструменты, установленные в предзагрузочной среде сервера для проверки работоспособности оборудования.

This article may have been automatically translated. If you have any feedback regarding its quality, please let us know using the form at the bottom of this page.

Article Content


Symptoms
В данной статье описано, как запускать программу Hardware Diagnostic на серверах PowerEdge. Эту программу, которая служит средством для поиска неисправностей и технического обслуживания, предоставляет компания Dell.



Содержание

  1. Введение
  2. Серверы PowerEdge 12G и последующих поколений
  3. Серверы PowerEdge 11G
  4. Серверы PowerEdge 9G /10G

1. Введение

Программа Hardware Diagnostic представляет собой встроенные инструменты, установленные для запуска до загрузки ОС. Они предоставляются корпорацией Dell.

Рекомендуется выполнять диагностику с помощью утилиты Hardware Diagnostics в рамках регулярного технического обслуживания, чтобы убедиться в исправности подключенного оборудования.

Утилита диагностики имеет физическое (а не логическое) представление о подключенном оборудовании; она может определять неисправности оборудования, которые не могут определить операционная система и другие онлайн-инструменты.

Утилиту Hardware Diagnostics можно использовать для проверки памяти, устройств ввода-вывода, ЦП, физических дисков и других периферийных устройств.

Процедура зависит от поколения вашего сервера, ниже приведены комбинации клавиш и снимки экранов.

Более подробная информация содержится в руководстве пользователя сервера PowerEdge, которое можно найти следующим образом:

  1. Перейдите в раздел «PowerEdge» на сайте Dell.com/Support.
  2. Выберите соответствующий тип системы и нажмите на него.
  3. Отображаются все доступные руководства.



SLN283546_en_US__1icon Примечание. Нужна помощь для определения поколения вашего сервера Dell? Подробности см. в статье Как определить поколение сервера.

2. Серверы PowerEdge 12G и последующих поколений

  1. Нажмите клавишу F10 при запуске.
  2. На левой панели Lifecycle Controller нажмите кнопку Диагностика оборудования.
  3. На правой панели нажмите кнопку Запустить диагностику оборудования. Запустится утилита диагностики.
  4. Следуйте инструкциям на экране. После выполнения диагностических тестов на экране отображаются их результаты. (Рис. 1 — только на английском языке)

SLN283546_en_US__2image(18242)
Рис. 1. Диагностика ePSA


SLN283546_en_US__1icon Примечание. Чтобы закрыть страницу «Hardware Diagnostics», перезапустите систему.

3. Серверы PowerEdge 11G

  1. При запуске системы нажмите клавишу F10, чтобы войти в LifeCycle Controller.
  2. Нажмите Диагностика оборудования.
  3. На экране выберите вариант


    • Запустить диагностику для тестирования компонентов (Рис. 2 (только на английском языке)).
    • MPMemory для запуска диагностики модулей памяти (Рис. 2 (только на английском языке)).



SLN283546_en_US__411g_Diag_or_MPM
Рис. 2. Запуск диагностики








3.1. Запуск встроенного инструмента Hardware Diagnostics



SLN283546_en_US__1icon Примечание. Далее описаны действия для последней версии Hardware Diagnostics, встроенной в Unified Server Controller (USC), на серверах Dell PowerEdge 11-го поколения. Хотя интерфейс более ранних версий может отличаться, в нем используются похожие возможности.

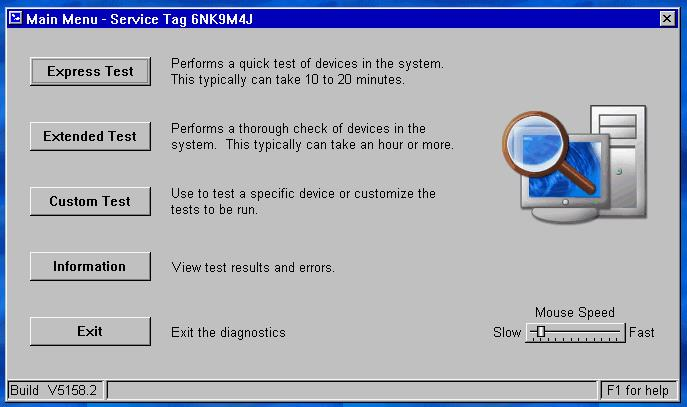

Если вы выбрали Запустить диагностику, затем вам следует:

  • Выбрать Экспресс-тестирование для быстрого тестирования всех компонентов

  • Выбрать Расширенное тестирование для интенсивного тестирования всех компонентов

  • Выбрать Пользовательский тест для тестирования отдельных компонентов

SLN283546_en_US__611G_Run_HW_Diag
Рис. 3. Варианты тестирования



Тестирование одного устройства

  1. Выберите Пользовательский тест.

  2. На следующей странице выберите компонент, который хотите протестировать.

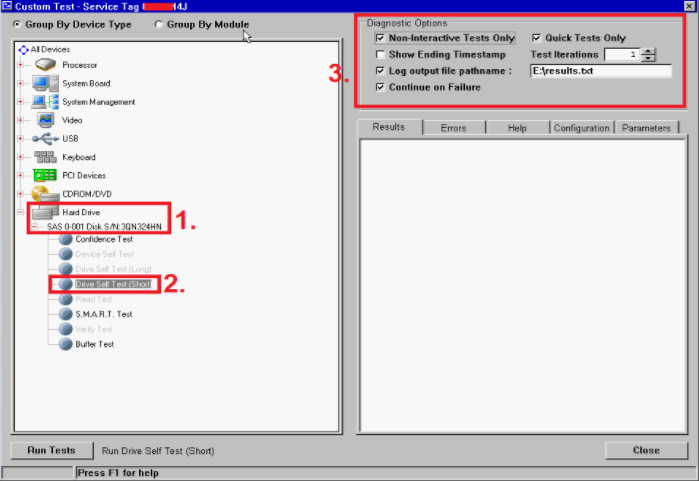

    Например для тестирования жесткого диска выполните следующие действия. (Рис. 4 (только на английском языке)).
    1. Выберите диск, который хотите протестировать

    2. Выберите тип теста, который хотите выполнить (например, «Самодиагностика накопителя»).

    3. Выберите предпочтительные параметры в разделе Параметры диагностики.

      Рекомендуется:
      • Только неинтерактивные тесты
      • Имя выходного файла журнала (для сохранения результатов)
      • Продолжить при сбое (для предотвращения прерываний при выявлении сбоев)
  3. Нажмите кнопку Запустить тест, чтобы запустить процесс тестирования

SLN283546_en_US__711G_DST_Quick_Test
Рис. 4. Тестирование жесткого диска



3.2. Диагностика памяти

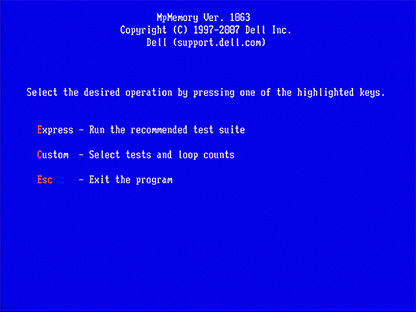

MpMemory позволяет проверить состояние памяти.
При выборе параметра MPMemory необходимо выбрать тип теста, который требуется запустить.

Экспресс-тест или пользовательский. Для выполнения базовых тестов вы можете выбрать «Экспресс-тест».

SLN283546_en_US__8112
Рис. 5. MpMemory. (На английском языке)

Для пользовательского теста выберите соответствующие проверки, которые необходимо выполнить.

SLN283546_en_US__9111
Рис. 6. Пользовательский тест. (на английском языке)


Время, необходимое для выполнения тестов, зависит от объема памяти, установленной в сервере.


4. Серверы PowerEdge 9G /10G

  1. Загрузите последнюю версию Dell 32 Bit Diagnostics для сервера PowerEdge с сайта Dell.com/Support
  2. Выполните приложение на рабочей станции.
  3. Нажмите Продолжить.
  4. Выберите папку для извлечения файлов.
  5. Нажмите кнопку Создать загрузочный компакт-диск.
  6. Выберите папку для сохранения файла diags.iso.
  7. Запишите diags.iso как образ на компакт-диск или смонтируйте как виртуальный носитель на DRAC или загрузочный USB-накопитель.
  8. Загрузите сервер с компакт-диска/виртуального носителя.
  9. Выберите параметр #2 — диагностика на основе графики DDGUI.

Не забудьте записать результаты теста.
