如何在PowerEdge服务器上运行硬件诊断程序

Summary: 硬件诊断程序是服务器预安装操作系统中安装的嵌入式工具,用于检查硬件是否正常工作。

This article may have been automatically translated. If you have any feedback regarding its quality, please let us know using the form at the bottom of this page.

Article Content


Symptoms
本文档介绍如何在PowerEdge服务器上启动硬件诊断,这是戴尔提供的用于基本故障排除和维护的工具。



目录

  1. 简介
  2. PowerEdge 12G和更高版本服务器
  3. PowerEdge 11G服务器
  4. PowerEdge 9G/10G服务器

1.简介

硬件诊断程序是服务器预安装操作系统中安装的嵌入式工具。它们由戴尔提供。

我们建议您使用硬件诊断实用程序来运行诊断,并将这作为定期维护计划的一部分,来验证所连接的硬件是否正常工作。

诊断实用程序具有所连接硬件的物理(相对于逻辑)视图,它可识别操作系统和其它在线工具无法识别的硬件问题。

您可以使用该硬件诊断实用程序验证内存、I/O 设备、CPU、物理磁盘驱动器和其它外围设备。

该过程取决于您的服务器代系,可用以下快捷方式和屏幕截图。

在PowerEdge服务器的用户手册中查找详细信息:

  1. 转至PowerEdge section on Dell.com/Support
  2. 选择匹配的系统类型,并单击
  3. 现在将显示所有可用手册



SLN283546_en_US__1icon 提醒:需要帮助来定义戴尔服务器的代系?请参阅文章:如何识别服务器代系(英文版)。

2.PowerEdge 12G和更高版本服务器

  1. 在启动时按F10
  2. Lifecycle Controller(生命周期控制器)的左窗格中,单击Hardware Diagnostics(硬件诊断程序)。
  3. 在右侧窗格中,单击Run Hardware Diagnostics(运行硬件诊断)。诊断实用程序启动。
  4. 按照屏幕上的说明进行操作。测试完成后,诊断测试的结果将显示在屏幕上。(图1 - 仅英文)

SLN283546_en_US__2image(18242)
图1:ePSA诊断程序


SLN283546_en_US__1icon 提醒:要关闭Hardware Diagnostics(硬件诊断程序)页面,请重新启动系统。

3.PowerEdge 11G服务器

  1. 在启动时,按F10进入LifeCycle Controller(生命周期控制器)。
  2. 单击Hardware Diagnostics(硬件诊断程序)。
  3. 在屏幕上,选择


    • Run Diags(运行诊断程序)以测试组件(图2(仅限英文))
    • MPMemory 以在内存模块上运行诊断程序(图 2(仅限英文))。

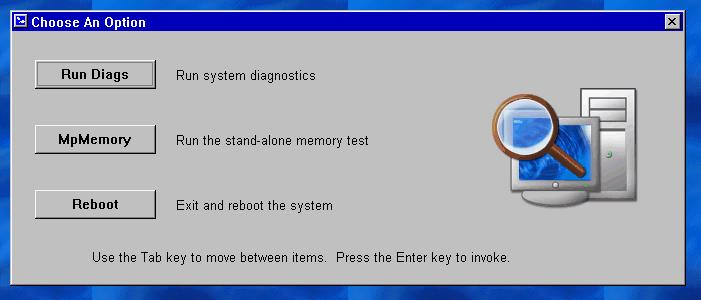

SLN283546_en_US__411g_Diag_or_MPM
图 2:运行诊断程序








3.1 启动嵌入式硬件诊断工具



SLN283546_en_US__1icon 提醒:下面的步骤说明嵌入在 11G PowerEdge 服务器的统一服务器控制器 (USC) 中的最新版本硬件诊断程序。较旧版本外观可能有所不同,但选项类似。


如果您选择Run Diags(运行诊断程序),将需要:

  • 选择Express Test(快速测试)以快速测试所有组件

  • 选择Extended Test(扩展测试)以广泛地测试所有组件

  • 选择 Custom Test 以测试单个组件

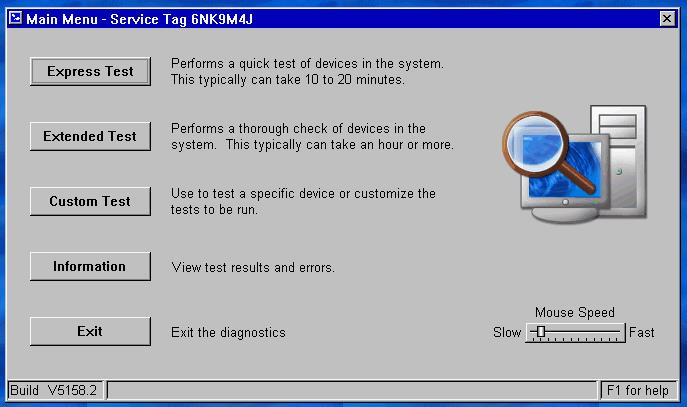

SLN283546_en_US__611G_Run_HW_Diag
图 3:测试选项



测试一个设备

  1. 选择Custom Test(自定义测试)

  2. 在下一页中,您必须选择您要测试的组件。

    例如,对于测试硬盘:(图 4(仅限英文))。
    1. 选择您要测试的驱动器

    2. 选择您要执行的测试类型(例如,驱动器自检)

    3. 选择首选Diagnostic Options(诊断程序选项)

      建议:
      • 仅限非交互测试
      • 记录输出文件路径名称(以保存结果)
      • 出现故障时继续(以防止找到故障时中断)
  3. 单击Run Tests(运行测试)以开始测试

SLN283546_en_US__711G_DST_Quick_Test
图 4:测试硬盘



3.2 内存诊断程序

MpMemory 允许您检查内存状态。
如果您选择了 MPMemory 选项,则需要选择想要运行的测试类型:

Express 或 Custom。对于基本测试,您可以选择Express(快速)。

SLN283546_en_US__8112
图 5:MpMemory。(英文)

对于自定义测试,检查要通过的相关测试。

SLN283546_en_US__9111
图 6:自定义测试。(英文)


运行测试所需的时间视服务器中安装的内存量的不同而不同。


4.PowerEdge 9G/10G服务器

  1. Dell.com/Support 下载适用于 PowerEdge 服务器的最新戴尔 32 位诊断程序
  2. 在工作站上执行应用程序。
  3. 单击Continue(继续)。
  4. 选择解压文件的文件夹。
  5. 单击Create a Bootable CD(创建可引导CD)。
  6. 选择保存diags.iso文件的文件夹。
  7. diags.iso 作为映像刻录在 CD 中或作为虚拟介质挂载在 DRAC 或可引导的 USB 中。
  8. 将服务器引导至CD/虚拟介质。
  9. 选择选项#2 - DDGUI Graphics based diagnostics(#2 - 基于DDGUI图形的诊断程序)。

不要忘记记下测试结果。



Cause
Resolution

Article Properties


Affected Product

Servers, PowerEdge, Legacy Server Models, Precision 7920 Rack

Last Published Date

22 Sep 2021

Version

5

Article Type

Solution
