Latitude 5410 분해, CRU(Customer Replaceable Unit) 분리 가이드
Summary: Dell이 누구든지 분리 및 교체할 수 있다고 판단하는 Dell Latitude 5410 노트북의 해당 부품에 대한 가이드입니다.
Symptoms
이 가이드는 Latitude 5410 노트북 시스템의 CRU(Customer Replaceable Unit) 부품으로 간주되는 부품을 안전하게 분리하는 과정을 단계별로 안내합니다. (CRU는 엔지니어가 분리 또는 교체할 필요가 없는 시스템의 부품입니다.) 이 가이드에는 관련 내용을 참조하는 그림도 포함되어 있습니다.
목차:
Cause
분리 가이드
이 가이드에서 원하는 작업 관련 내용을 찾을 수 없는 경우 시스템 설명서를 참조하시기 바랍니다.
아래 문서에서는 전기 장비를 사용하여 작업하기 전에 고려해야 하는 안전 지침에 대한 정보를 제공합니다.
Resolution
분리 지침
참고: 내용을 보려면 아래에서 열고자 하는 섹션의 제목을 클릭하십시오.

| 1 | 소형 일자 머리 나사 드라이버 | 2 | 플라스틱 스크라이브 |
| 3 | 소형 접시 머리 나사 드라이버 |
참고: 대형 필립스 또는 일자 드라이버를 사용하면 나사 머리가 손상될 수 있으니 유의하십시오. 이렇게 되면 현장지원 엔지니어가 사용할 수 없는 특수 툴이 없으면 분리할 수 없게 됩니다.
-
액세스 패널을 분리하기 전에 따라야 할 분리 전 지침:
-
모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.
-
컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.
-
전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.
-
-

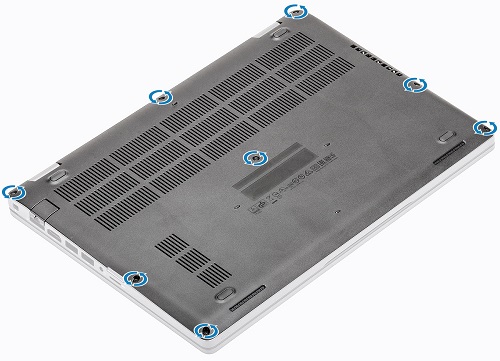

닫힌 덮개의 시스템을 뒤집고 액세스 패널을 섀시에 고정하는 8개의 캡티브 나사를 풉니다.

-

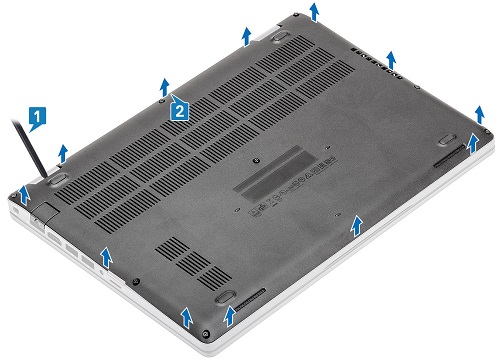

플라스틱 스크라이브 또는 플라스틱을 표시하지 않는 다른 도구를 사용하여 왼쪽 힌지에서 커버를 들어 올려[1] 액세스 패널 주위에서 시계 방향으로 작업하여 섀시에서 분리합니다.

-

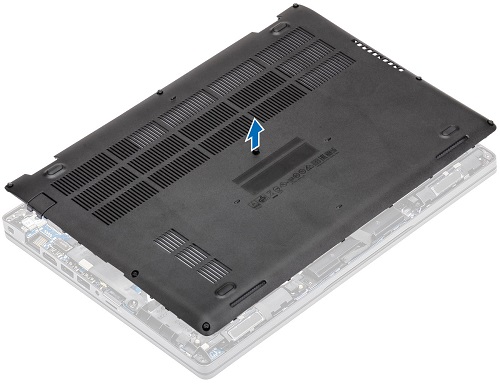

섀시에서 패널을 들어 올려 분리합니다.

-
배터리를 분리하기 전에 따라야 할 분리 전 지침:
-
모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.
-
컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.
-
전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.
-
액세스 패널을 분리하십시오.
-
-
커버가 아래로 가도록 시스템을 뒤집으면 배터리는 시스템의 오른쪽 하단에 있습니다. 마더보드에서 배터리 케이블을 연결 해제합니다.

-

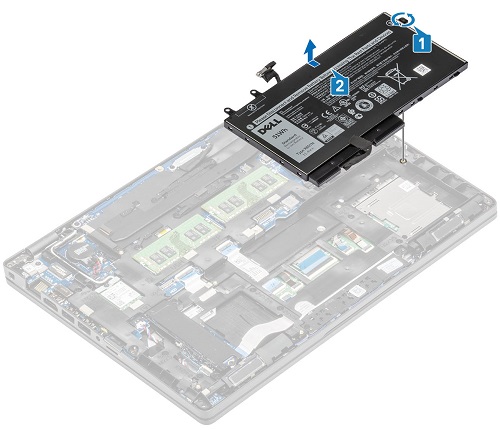

배터리 오른쪽에 있는 캡티브 나사 1개를 풉니다[1].

-
배터리를 들어 올려 시스템에서 분리합니다[2].
주의:
- 리튬 이온 배터리 취급 시 주의
- 시스템에서 분리하기 전에 배터리를 최대한 방전시킵니다. 이 작업은 시스템에서 AC 어댑터를 분리하여 배터리가 방전되도록 하여 수행할 수 있습니다.
- 이물질로 배터리를 손상시키거나 침투하지 마십시오.
- 배터리를 고온에 노출시키거나 배터리 팩과 셀을 분해하지 마십시오.
- 배터리를 구부리지 마십시오.
- 도구를 사용하여 배터리를 비틀어 빼내지 않습니다.
- 항상 Dell 또는 공인 Dell 파트너 및 리셀러로부터 정품 배터리 구매
-
메모리를 분리하기 전에 따라야 할 분리 전 지침:
-

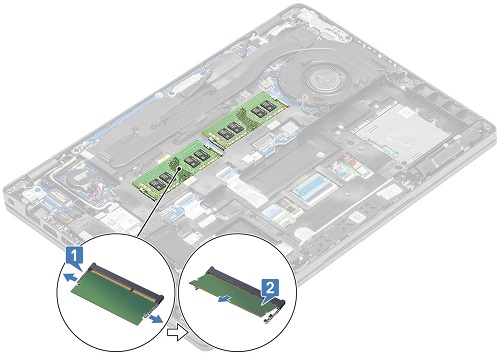

커버가 닫힌 상태에서 시스템을 똑바로 놓으면 메모리는 시스템의 중앙에 있습니다. DIMM을 제자리에 고정하는 금속 클립을 당겨 분리합니다[1].

-
DIMM이 일정 각도로 베이스로 들어올리면 소켓에서 당겨 시스템에서 분리합니다[2].
참고: 시스템에 있는 추가 메모리 DIMM에 대해서는 2단계와 3단계를 반복하십시오.
-
SSD(Solid State Drive)를 분리하기 전에 따라야 할 분리 전 지침:
-
커버가 닫힌 상태에서 시스템을 똑바로 놓으면 SSD는 시스템의 오른쪽 하단 모서리에 있습니다. 섀시에 고정하는 나사 2개를 제거합니다[1].

-
SSD 지지 브래킷을 SSD 커넥터에서 분리합니다[2].
-
SSD 카드를 열판에서 분리합니다.

-
SSD 브래킷을 섀시에 고정하는 나사 1개를 제거합니다[1].

-
브래킷을 들어 올려 섀시의 슬롯에서 꺼냅니다[2].
-
방열판 및 팬을 분리하기 전에 따라야 할 분리 전 지침:
-
커버가 닫힌 상태에서 시스템을 똑바로 놓으면 팬은 시스템의 오른쪽 상단 모서리에 있습니다. 마더보드에서 팬 케이블을 분리합니다.

-
방열판을 마더보드에 고정하는 나사 6개를 제거합니다[1].
참고: 방열판의 나사 구멍은 1루 6으로 번호가 매겨집니다. 방열판에 표시된 순서대로 나사를 제거합니다.

-
팬을 마더보드에 고정하는 나사 2개를 제거하고 어셈블리를 들어 올려 섀시에서 분리합니다[2].
-
MicroSD 메모리 카드를 분리하기 전에 따라야 할 분리 전 지침:
-
모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.
-
컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.
-
전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.
-
-
Micro SD 슬롯은 시스템의 오른쪽 가장자리에 있습니다. 슬롯의 카드를 조심스럽게 밀어 슬롯에서 튀어나온 상태로 빼냅니다[1].

-
카드를 잡고 나머지 부분을 슬롯[2] 밖으로 당겨 빼냅니다.
-
SIM 카드를 분리하기 전에 따라야 할 분리 전 지침:
-
모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.
-
컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.
-
전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.
-
배터리를 분리하십시오.
-
-
Micro SIM 슬롯은 시스템의 오른쪽 가장자리에 있습니다. SIM 카드 툴 또는 곧게 편 종이 클립을 SIM 카드 슬롯 필러의 왼쪽 구멍으로 부드럽게 밀어 넣어 SIM 카드를 슬롯에서 튀어 나오게 합니다.

-
필러를 제거하고 Micro SIM 카드를 장착하고 제자리에 고정될 때까지 필러를 시스템에 다시 밀어 넣습니다.
-
WWAN 카드(셀룰러)를 분리하기 전에 따라야 할 분리 전 지침:
-
WWAN 카드 브래킷을 섀시에 고정하는 1개의 나사를 제거합니다.
-
안테나 케이블 상단에서 브래킷을 분리하면 마더보드에서 카드가 일정 각도로 튀어나온다.
-
WWAN 카드의 프레스 스터드에서 안테나 케이블 팝 커넥터를 분리합니다.
-
마더보드의 커넥터에서 카드를 당겨 시스템에서 분리합니다.
-
WLAN 카드(WiFi, 무선)를 분리하기 전에 따라야 할 분리 전 지침:
-

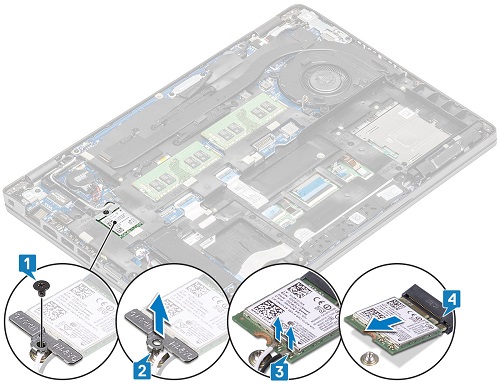

시스템이 닫힌 덮개의 경우 WLAN 카드는 시스템 왼쪽에 있는 SSD와 코인 셀 배터리 사이에 있습니다. WLAN 카드 브래킷을 섀시에 고정하는 1개의 나사를 제거합니다[1].
-
안테나 케이블 상단에서 브래킷을 분리하고[2] 마더보드에서 일정 각도로 카드가 튀어나온다.

-
안테나 케이블 팝업 커넥터를 WLAN 카드의 누르기 스터드에서 연결 해제합니다[3].
-
마더보드의 커넥터에서 카드를 당겨 시스템에서 분리합니다[4].
추가 지원이 필요할 경우 기술 지원 부서에 문의하십시오.
