ITDT-SE CLI para Windows – uso do ITDT pelo cliente para atualizar as unidades de fita e executar diagnósticos

Summary: Este artigo explica como usar o ITDT-SE (CLI) para atualizar o firmware, realizar diagnósticos e extrair logs para o suporte da Dell.

This article may have been automatically translated. If you have any feedback regarding its quality, please let us know using the form at the bottom of this page.

Article Content


Symptoms
Este artigo fornece informações sobre o ITDT-SE para Windows.  O ITDT-SE é usado para extrair arquivos de registro (despejos de unidade), bem como realizar várias outras funções, ou seja: ejetar mídia, executar diagnósticos de unidade de fita, atualizar o firmware.

SLN316605_pt_BR__1icon Nota: o ITDT-DCR é o fim da vida útil. A versão DCR não oferece suporte para unidades de fita LTO7 ou de nova geração.



Resolution
1. Como instalar o ITDT-SE (CLI)
2. Registro da unidade de fita (despejo de unidade)
3.  Diagnóstico da unidade de fita
4.  Atualizar o firmware da unidade de fita
5.  Ejetar mídia de fita
6.  Uso de fita



SLN316605_pt_BR__2icon Nota: os serviços de software de backup podem interferir em atualizações de firmware, detecção e diagnóstico de unidades. É melhor definir os serviços de backup como "desativado" e, em seguida, reinicializar o host e a unidade de fita ou a biblioteca. Isso limpará qualquer reserva na biblioteca ou nas unidades de fita.

Como instalar o ITDT-SE (CLI)

O ITDT-SE não tem um instalador, para a instalação, basta apenas extrair arquivos para a máquina dos clientes.  O extrator cria uma entrada, uma licença, uma saída e pastas de script juntamente com o executável do ITDT um Leia-me e dois outros arquivos.  Não requer reinicialização.
O ITDT-SE (CLI) pode ser encontrado em www.dell.com.  Escolha a unidade de fita Powervault, o carregador automático ou a biblioteca com a qual você está trabalhando.  O ITDT-SE (CLI) será encontrado na categoria de automação de fita.

1.  Depois de fazer o download, clique com o botão direito do mouse para executar como administrador.

SLN316605_pt_BR__3image(9320)

2.  O local padrão é C:\\Dell\Drivers\.....

SLN316605_pt_BR__4image(9321)

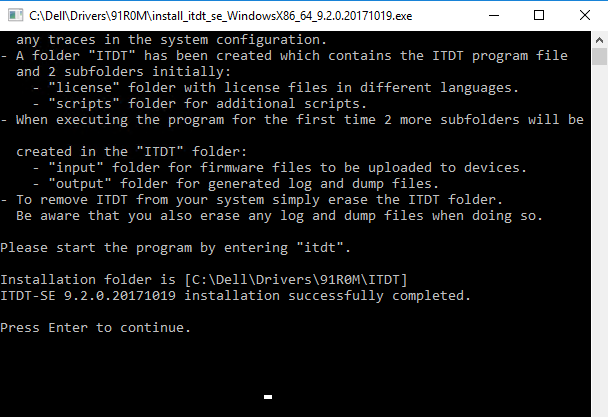

3. Dois arquivos serão extraídos.

SLN316605_pt_BR__5image(9365)

4.  Nesta instância, estamos usando um host do Windows, clique com o botão direito do mouse na versão do Windows e execute como administrador.

SLN316605_pt_BR__6image(9323)

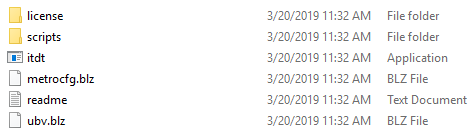

5.  Vá para a pasta ITDT que foi criada.  Para iniciar o ITDT, clique com o botão direito do mouse no aplicativo ITDT e execute como administrador.
SLN316605_pt_BR__7image(9324)

SLN316605_pt_BR__2icon Nota: quando extraído pela primeira vez, a pasta de entrada e saída pode não ser criada. As duas pastas serão criadas depois que o aplicativo ITDT for executado.


Registro da unidade de fita

Se uma unidade de fita estiver falhando durante backups ou durante a execução de diagnósticos, a coleta de um despejo de unidade da unidade de fita ajudará a determinar se a unidade precisa ser substituída.
Se a mídia for suspeita, é benéfico coletar despejos de unidade de toda a unidade de fita em uma biblioteca de fitas.
Quando o despejo da unidade for gerado, três arquivos serão criados na pasta "output" (saída).  Os arquivos serão "A", "B" e "BLZ".  Todos os três arquivos podem ser úteis na determinação de problemas de unidade.

1.  Inicie o aplicativo ITDT-SE clicando com o botão direito do mouse em ITDT, encontrado na pasta ITDT.
2.  Na primeira vez que o ITDT-SE for executado, as informações de licença serão apresentadas.
3.  Pressione I na última página para concordar.
4.  Isso exibirá a página do menu principal.
5.  Pressione [S] para verificar os dispositivos.

SLN316605_pt_BR__9image(9357)

6. Selecione a unidade da qual deseja coletar o despejo.
7. Pressione [D] para gerar os arquivos de despejo.

  SLN316605_pt_BR__10image(9358)

SLN316605_pt_BR__11image(9359)

8.  Assim que concluir, os arquivos de despejo ficarão localizados na pasta de saída em que o ITDT foi extraído.
9.  Pressione [R] para retornar à lista de dispositivos, selecione a próxima unidade de fita ou pressione [Q] para encerrar.

SLN316605_pt_BR__12image(9355)
10.  Arquivos de despejo gerados.  Compacte todos os três arquivos para o suporte analisar.

SLN316605_pt_BR__13image(9356)

Diagnóstico da unidade de fita


Há vários diagnósticos diferentes que podem ser executados com o ITDT-SE, execute o diagnóstico apropriado.

 Se a unidade de fita não começar a gravar na mídia, será útil fazer um teste de sistema. O teste de sistema é um teste de diagnóstico curto.

 Ao tentar determinar se essa unidade de fita está apresentando um problema com uma cabeça de leitura/gravação versus mídia, uma das melhores maneiras de ajudar é executar um teste de gravação completo com uma fita totalmente nova.

O teste de gravação completo exercitará todas as cabeças de gravação e será um teste de diagnóstico mais longo. Depois que os diagnósticos forem concluídos, será gerado um despejo da unidade, para qualquer teste de diagnóstico que seja executado.


A unidade de fita autônoma precisará de uma fita inserida na unidade para executar testes.
As bibliotecas de fitas precisarão de uma fita na estação de E/S.



SLN316605_pt_BR__2icon Nota: use uma fita em branco ou de rascunho durante a execução de diagnósticos, pois alguns testes substituem os dados.



1.  Abra o ITDT-SE (CLI).
2.  Selecione a unidade a ser testada.
3.  Selecione a opção de diagnóstico.

SLN316605_pt_BR__15image(9360)

4.  Selecione [O] para outras funções.

SLN316605_pt_BR__16image(9361)

5.  Teste de gravação completo, selecione [W].
6.  Selecione o tamanho do bloco.

SLN316605_pt_BR__17image(9362)

7.  Escolha o tipo de dados a serem testados.  Os dados incompressíveis serão executados na velocidade nativa da unidade de fita.

SLN316605_pt_BR__18image(9363)

SLN316605_pt_BR__19image(9364)

8.  Depois que o diagnóstico for concluído, o ITDT-SE será indicado como Pass (aprovado) ou Fail (reprovado).
9.  Os registros serão gerados na pasta Output (saída) em que o ITDT-SE foi extraído.

Atualizar o firmware da unidade de fita

Após a atualização do firmware em uma unidade de fita, o host precisará ser reinicializado antes da execução de diagnósticos ou trabalhos de backup.


1.  Faça download do firmware apropriado para a unidade de fita que está sendo atualizada no site de suporte da Dell.
2.  Extraia o firmware, o local padrão será C:\Dell\Drivers\.... , observe o local da pasta quando os arquivos forem extraídos.
3.  Copie o arquivo de firmware para a pasta Input (entrada) em que o ITDT-SE foi extraído.


SLN316605_pt_BR__2icon Nota: pode haver arquivos de firmware separados para unidades de altura completa e meia altura, bem como unidades SAS e FC.

                                SLN316605_pt_BR__21image(9371)

4.  Abra o ITDT-SE (CLI)

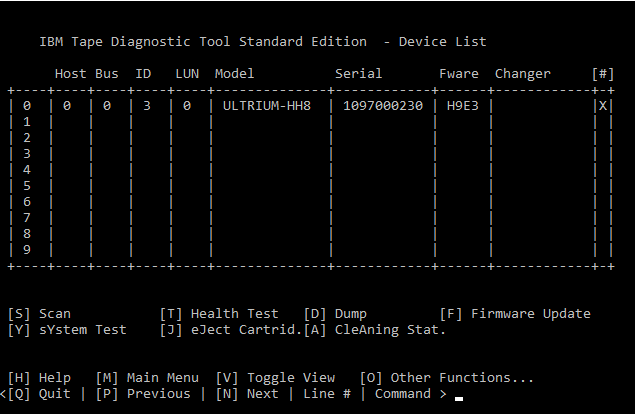

5.  Selecione a unidade de fita a ser atualizada.

SLN316605_pt_BR__22image(9394)

6.  Pressione [F] para atualização de firmware.
7.  Selecione o arquivo de firmware e, em seguida, pressione [C] para continuar.

SLN316605_pt_BR__23image(9395)

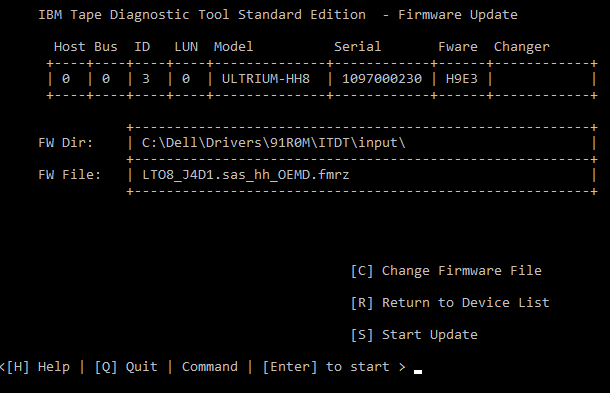

8.  O arquivo de diretório e firmware foi listado.  Pressione [S] para iniciar a atualização do firmware.

SLN316605_pt_BR__24image(9396)

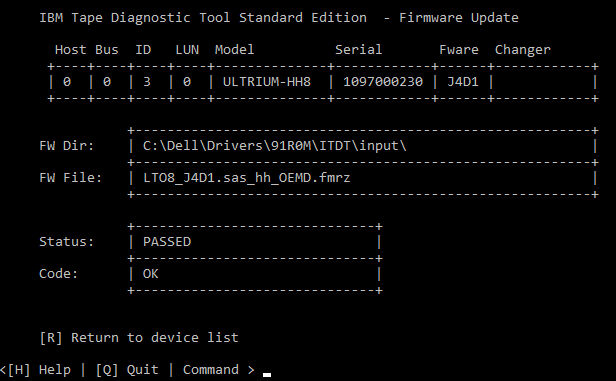

9.  Assim que concluir, o status deve ser Passed (aprovado).

SLN316605_pt_BR__25image(9397)

10.  Pressione [R] para retornar e selecione a próxima unidade a ser atualizada.
11.  Depois que todas as unidades forem concluídas, o servidor precisará ser reinicializado antes de testar ou executar tarefas de backup.

Ejetar mídia de fita

A função Ejetar mídia de fita no ITDT-SE pode precisar ser usada caso uma fita não seja ejetada usando o software de backup.  Para limpar qualquer reserva na unidade de fita pelo software de backup, defina todos os serviços de backup para desativar, reinicie o servidor e o dispositivo de fita.


SLN316605_pt_BR__2icon Nota: a recuperação de fita intermediária pode levar até 10 minutos para ser concluída. Durante a recuperação, a tela de um único caractere (SCD) um segmento de cada vez pisca para concluir um movimento de oito, depois pisca o número 9 e, em seguida, pisca um segmento de cada vez para concluir um movimento de oito e, em seguida, pisca o número 8. Isso continuará até que o número 1 pisque e a unidade seja concluída. Você pode ejetar o cartucho depois que a contagem regressiva tiver encerrado pressionando o botão EJECT (ejetar).



SLN316605_pt_BR__2icon Nota: o processo de ejeção normal pode levar 5 minutos ou mais, dependendo da quantidade de fita que está na bobina da unidade.  O LED de atividade na unidade de fita deixará de piscar quando a atividade for interrompida.

1.  Abra o ITDT-SE.
2.  Selecione uma unidade com mídia carregada.
3.  Selecione [J] para ejetar a mídia.

SLN316605_pt_BR__28image(9402)

4.  Se a fita for ejetada, significa que o resultado foi Passed (aprovado).


Uso de fita

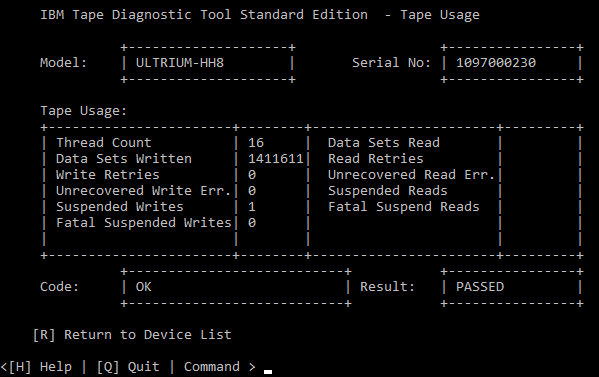

A função de uso de fita recupera os dados estatísticos e os contadores de erros de um cartucho.

SLN316605_pt_BR__2icon Nota: o uso de fita não cria um arquivo de registro.



1.  Abra o ITDT-SE.
2.  Selecione uma unidade com mídia carregada.
3.  Selecione [O] para obter outras opções.
4.  Selecione [U] para uso de fita.

SLN316605_pt_BR__30image(9400)
