Характеристики кронштейна Dell Pro MSA20 для одного монитора

Summary: Узнайте больше об использовании и функциях кронштейна Dell Pro MSA20 для одного монитора.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Содержание

  1. Введение
  2. Характеристики
  3. Сборки
  4. Диапазон движений

Введение



Cнимок продукта MSA20

Кронштейн Dell Pro MSA20 поддерживает крепление компьютера или монитора. Мониторы Dell UltraSharp или серии P можно установить с помощью Quick Release. Она позволяет установить выбранный компьютер OptiPlex Micro, Ultra или Wyse на монитор практически без каких-либо инструментов. Встроенное гнездо для укладки кабелей с зажимами позволяет подключить до 10 кабелей, что помогает поддерживать порядок на рабочем столе.

Дополнительную информацию о кронштейне Dell Pro MSA20 для одного монитора можно найти по следующей ссылке:

Кронштейн для одного монитора Dell Pro MSA20 можно найти в магазине Dell , чтобы узнать такую информацию, как цена.

Характеристики



Тип продукта Настольное крепление (регулируемое)
Цвет Черный
Установка Зажимные столы толщиной до 53 мм (2,1 дюйма) и
диаметром отверстия для втулки до 50,8 мм (2 дюйма)
Крепление на панели Крепление
Dell Quick Release, совместимое с VESA, крепление
для монитора, адаптер VESA, наборы для монтажа пластины в комплекте
Крепление для компьютера Некоторые модели OptiPlex Micro и Ultra, а
также тонкие клиенты Wyse
Монтажный интерфейс VESA 100 x 100 мм (3,9 x 3,9 дюйма)
Динамический диапазон веса поддерживаемого рычага От 2,2 до 10 кг (от 4,8 до 22 фунтов)
Дозировка Плоский ЖК-дисплей
Рекомендуемый размер дисплея 19 дюйм до 40 дюймов
Управление кабелями Разъемы в верхнем и нижнем кронштейнах для 10 кабелей



Примечание. При отправке подставки из Dell переключатель диапазона поворота устанавливается в открытое положение.

Сборки



Примечание. Следующие детали поставляются в коробке:
  • Базовое представление
  • Статический манипулятор
  • Динамический манипулятор
  • Пластина адаптера VESA
  • Винты
  • Пластмассовая фиксатор

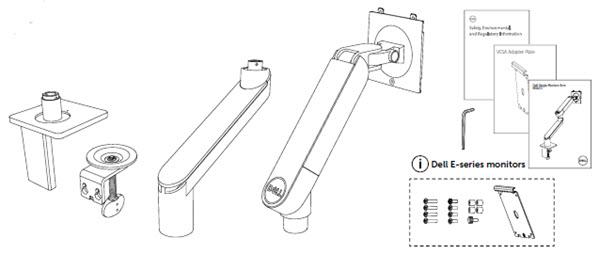

Комплект поставки

Этапы сборки:

  1. Настольное крепление крепится к плоскому краю, например к задней части стола.

    Настольное крепление

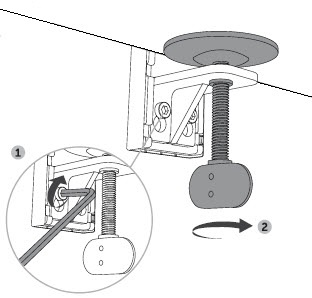

  2. Прикрепите зажим для винтов к болтам настольного крепления и затяните болты, а затем зажим для винтов, чтобы прикрепить крепление к столу.

    Винтовой зажим

  3. Сдвиньте нижний кронштейн над настольным креплением.

    Нижняя часть руки

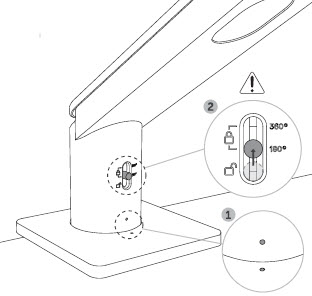

  4. Совместите точки на кронштейне и креплении и перемещайте ползунок, чтобы зафиксировать кронштейн на 180° или 360°.

    Фиксатор ползунка на нижнем рычаге

  5. Сдвиньте верхнюю руку вниз на нижнюю руку.

    Плеча

  6. Выровняйте точки, где соединяются нижняя и верхняя части рук, и используйте ползунок, чтобы зафиксировать нужный угол

    Фиксатор ползунка на верхнем рычаге

  7. Сдвиньте и снимите крышки с нижних и верхних рычагов.

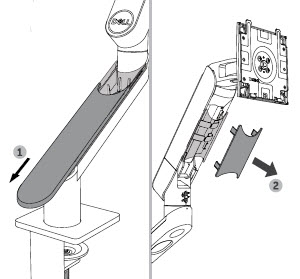

    Крышки кабельных лотков

  8. Проложите кабели через открытые зажимы, чтобы они были аккуратными и не мешали.

    Прокладывание кабелей

  9. Прикрепите компьютер или дисплей к концу кронштейна.

    Вложения

  10. Подключите кабели.

    Подсоединение кабелей

  11. Наденьте крышки на нижний и верхний рычаги, чтобы скрыть кабели.

Диапазон движений

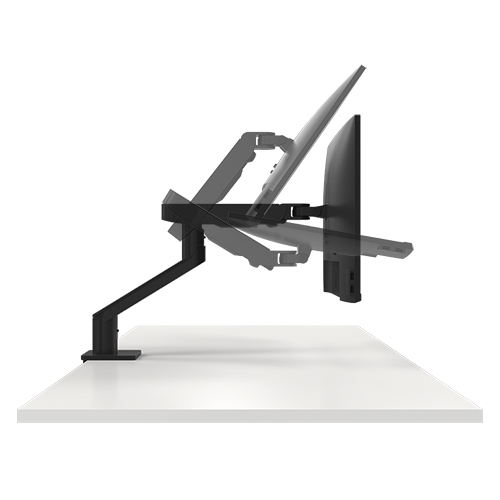

Вертикальное перемещение

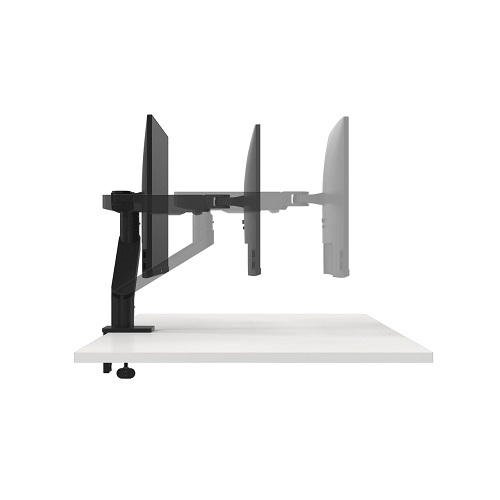

Глубина движения

Движение  Регулировка высоты, повороты, наклоны и повороты в горизонтальной и вертикальной плоскостях
Шарнир 90° по часовой стрелке и 90° против часовой стрелки
Наклон навесного оборудования Наклоняется вниз на 35° и вверх на 80°.
Нижняя часть руки Сдвиньте фиксаторы на 180° и 360° у основания кронштейна.
Плеча Сдвиньте фиксаторы на 180° и 360° у основания верхнего рычага.
Вертлюг навесного оборудования 180° на конце плеча
Пан 180°
Диапазон высот 266 мм (10,5")
Диапазон глубины 548 мм (21,6")
