Funzioni del braccio Dell Pro per monitor singolo MSA20

Summary: Ulteriori informazioni sull'utilizzo e sulle funzioni del braccio Dell Pro per monitor singolo MSA20.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Sommario:

  1. Introduzione
  2. Funzioni
  3. Assemblea
  4. Raggio di movimento

Introduzione



Immagine del prodotto MSA20

Il braccio Dell Pro per monitor singolo MSA20 supporta il montaggio del computer o del monitor. I monitor Dell UltraSharp o serie P possono essere installati utilizzando il sistema di sgancio rapido. Consente di montare un computer OptiPlex Micro, Ultra o Wyse selezionato sul monitor praticamente senza utensili. Lo slot per la gestione dei cavi integrato con clip può contenere fino a 10 cavi per mantenere la scrivania ordinata e ordinata.

Ulteriori informazioni sul braccio Dell Pro per monitor singolo MSA20 sono disponibili al seguente link:

È possibile effettuare una ricerca nel negozio Dell per il braccio Dell Pro per monitor singolo MSA20 per informazioni come il prezzo.

Funzioni



Tipo di prodotto Supporto da scrivania (regolabile)
Colore Nero
Installazione Possibilità di fissare scrivanie con uno spessore massimo di 53 mm (2,1 pollici) e
un diametro del foro passacavo fino a 50,8 mm (2 pollici)
Pannello Supporto a sgancio
rapido Dell Montaggio
per monitor conforme a VESA Set di montaggio su piastra adattatore VESA inclusi
Supporto per computer Modelli OptiPlex Micro e Ultra e
thin client Wyse selezionati
Interfaccia di montaggio VESA 100 x 100 mm (3,9" x 3,9")
Intervallo di peso supportato dal braccio dinamico Da 2,2 kg a 10 kg (da 4,8 libbre a 22,0 libbre)
Uso consigliato Display piatto LCD
Dimensioni del display consigliate Da 19 pollici fino a 40 pollici
Gestione dei cavi Slot nei bracci superiori e inferiori per un massimo di 10 cavi



Nota: l'interruttore del limitatore di portata girevole è impostato sulla posizione sbloccata quando il supporto viene spedito da Dell.

Assemblea

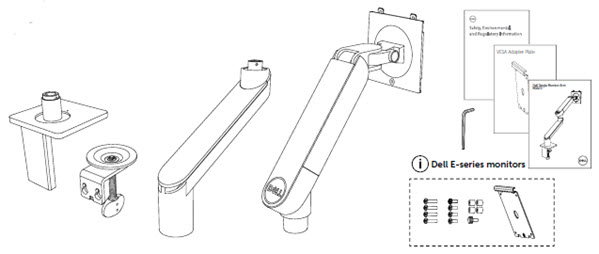

Nota: i seguenti componenti vengono spediti nella confezione:
  • Base
  • Braccio statico
  • Braccio dinamico
  • Piastra adattatore VESA
  • Viti
  • Distanziatore in plastica

Contenuto della confezione

Fasi di assemblaggio:

  1. Il supporto da scrivania si adatta a un bordo piatto come lo schienale della scrivania.

    Montaggio su scrivania

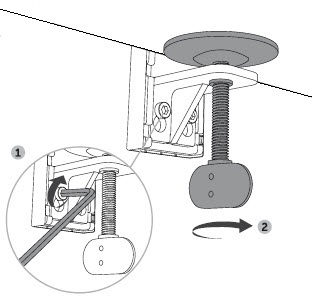

  2. Fissare la vite clamp sopra i bulloni nel supporto da scrivania e serrare i bulloni e quindi la vite clamp per fissare il supporto alla scrivania.

    Morsetto a vite

  3. Far scorrere il braccio inferiore sul supporto da scrivania.

    Parte inferiore del braccio

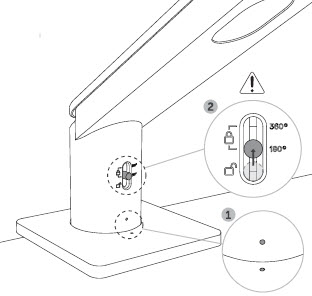

  4. Allineare i punti sul braccio e montare e spostare il cursore per bloccare il braccio a 180° o 360°.

    Blocco del cursore sulla parte inferiore del braccio

  5. Far scorrere la parte superiore del braccio verso il basso sulla parte inferiore del braccio.

    Braccio

  6. Allinea i punti in cui si collegano la parte inferiore e superiore del braccio e usa il cursore per bloccare l'angolazione che preferisci

    Blocco del cursore sulla parte superiore del braccio

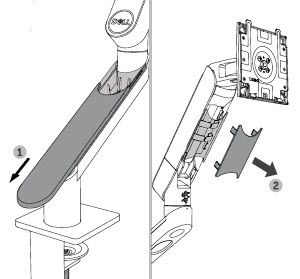

  7. Far scorrere ed estrarre i coperchi dalla parte inferiore e superiore del braccio.

    Coperchi delle passerelle portacavi

  8. Instrada i cavi attraverso i fermagli a vista per mantenerli in ordine e fuori ingombro.

    Percorso dei cavi

  9. Collegare il computer o lo schermo all'estremità del braccio.

    Allegato

  10. Collega i cavi.

    Collegamento dei cavi

  11. Rimontare i coperchi sui bracci inferiore e superiore per nascondere i cavi.

Raggio di movimento

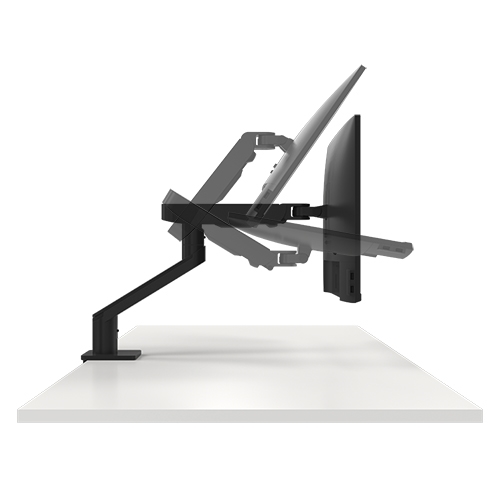

Movimento verticale

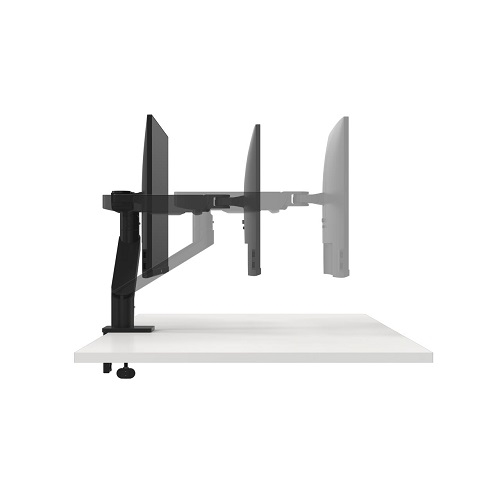

Profondità di movimento

Movimento  Altezza regolabile, rotazione laterale, inclinazione e rotazione da orizzontale a verticale
Rotazione 90° in senso orario e 90° in senso antiorario
Inclinazione dell'accessorio Inclinazione verso il basso di 35° e verso l'alto di 80°.
Parte inferiore del braccio La slitta si blocca tra 180° e 360° alla base del braccio.
Braccio La slitta si blocca tra 180° e 360° alla base della parte superiore del braccio.
Rotazione laterale dell'accessorio 180° all'estremità della parte superiore del braccio
Padella 180°
Intervallo di altezza 266 mm (10,5 pollici)
Intervallo di profondità 548 mm (21,6 pollici)
