PowerStore: Як розраховується фізична ємність PowerStore

Перш ніж почати

Настійно рекомендується спочатку ознайомитися з наступними поняттями, описаними в Dell EMC PowerStore: Документ «Кластеризація та висока доступність», розділ 3.2:

• Dynamic Resiliency Engine (DRE)
  Базові приводи, включаючи запасні та парнітетні, забезпечують сукупний простір, який представляє DRE.
• Набори відмовостійкості RAID (RRS)
  Це група дисків, які діють як єдиний домен відмов. RRS може витримати відмову як одного диска (DRE SP - Single Parity або Single Tolerance), так і відмови подвійного диска (DRE DP - Double Parity або Double Tolerance).
  • З DRE SP RRS може мати як шість дисків, так і 25 дисків.
  • Починаючи з PowerStoreOS 2.0, підтримується DRE DP. З DRE DP RRS може бути як сімома дисками, так і 50 дисками.
  • Кожен RRS містить інформацію про запасну ємність (один диск вартістю місця) та інформацію про парність.

Примітка: Якщо вас цікавить можливість краще зрозуміти коефіцієнт скорочення даних PowerStore, почніть звідси: Коефіцієнт зменшення трафіку

Потужність приладу DRE

Місткість DRE – це ємність, яка базується на геометрії DRE Protection і DRE, а також кількості дисків.

• Захист DRE визначає, яка політика DRE або рівень допуску використовується (DRE SP, DRE DP). Рівень допуску для кожного приладу відображається в інтерфейсі PowerStore Manager у розділі Hardware >APPLIANCES (стовпець Tolerance Level , можливо, доведеться додати вручну до подання інтерфейсу користувача).
• DRE Geometry визначає, як диски внутрішньо групуються (4+1, 8+1, 4+2, 8+2, 16+2). Ця інформація не відображається в інтерфейсі користувача.
• Вільний простір також враховується при внутрішньому розрахунку потужності DRE.

Внутрішня зарезервована ємність приладу

Внутрішня зарезервована ємність являє собою ємність, яка необхідна для належної функціональності системи після ініціалізації.

• Ця інформація не відображається в інтерфейсі користувача.
• Модель і обсяг простору, який надає DRE, визначають результат.
  • Чим більша модель, тим більший «внутрішній зарезервований простір».
  • Чим більший простір, що надається DRE, тим більший «внутрішній зарезервований простір».
• Приклади користувачів внутрішньої зарезервованої потужності: Внутрішній простір для функціональності пристрою (двійкові файли, бази даних, скрипти тощо), зарезервований простір для механізмів відновлення тощо

Загальна фізична потужність приладу

«Загальна фізична ємність приладу» — це представлення ємності, яку користувач може надати. Ємність використовується для різних сервісів, таких як томи, знімки, клони тощо.

Загальна фізична ємність приладу = Ємність приладу DRE - Внутрішня зарезервована ємність приладу

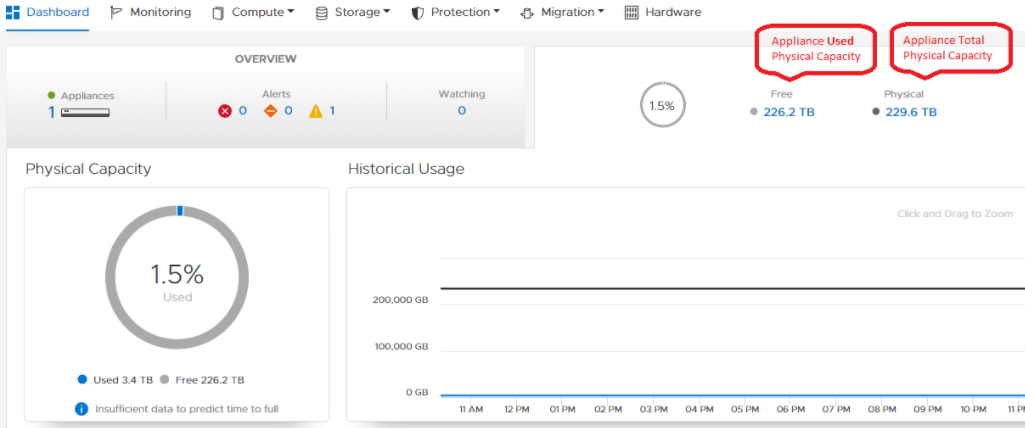

Загальна фізична потужність пристрою відображається в інтерфейсі користувача:

Використана фізична потужність приладу

Використана фізична ємність включає два типи даних:

• Дані користувача: Дані користувача представляють дані, які записуються в масив і використовуються такими службами, як знімки, реплікація та клони. Він представляє необроблені дані (після збереження даних, включаючи дедуплікацію та стиснення).
  Після ініціалізації ємність користувача попередньо не розподіляється, вона розподіляється за потреби.
• Системні дані: Масив PowerStore включає різні структури метаданих, що відповідають за різні служби, такі як дедуплікація, стиснення, належна функціональність системи тощо

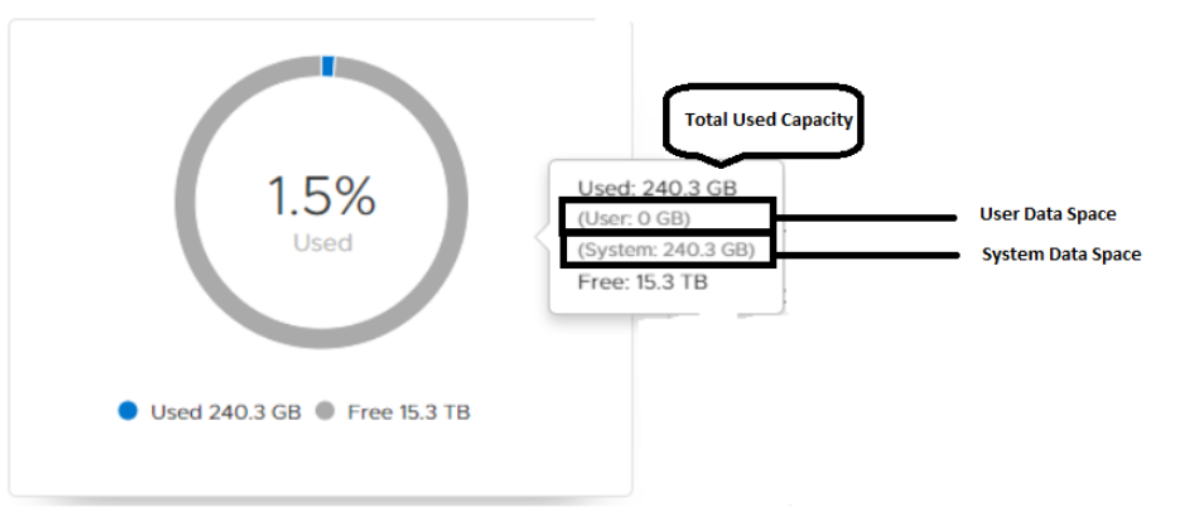

  Ви можете побачити розбивку простору, виділеного для системних даних і для даних користувача, навівши курсор на фізичну ємність.
  Після ініціалізації системні дані попередньо виділяють деякий простір, і він зростає за потреби.
  На системні дані можуть впливати такі чинники: Високе стиснення, високий рівень дедуплікації, миттєві знімки та багато іншого.

1 кілобайт (кБ) дорівнює 1 000 (10,³) байт.
1 кібібайт (КіБ) дорівнює 1,024 (2¹⁰) байт.
Як видно, існує різниця між використанням Base 2 і Base 10, що іноді може призвести до плутанини.

PowerStore звітує в інтерфейсі користувача з обома значеннями Base 2 (TiB) і Base 10 (TB), а також представляє значення Base 2.

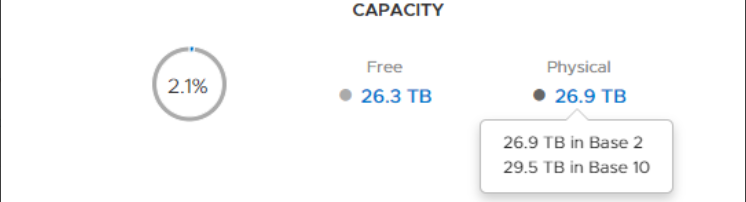

У наведеному нижче прикладі ми бачимо, що звіти системи мають 26,9 TiB (база 2), що дорівнює 29,5 ТБ (база 10).




      1 кілобайт (кБ) дорівнює 1 000 (103) байтам.
      1 кібібайт (КіБ) дорівнює 1,024 (210) байтам.
Як видно, існує різниця між використанням Base 2 і Base 10, що іноді може призвести до плутанини.

PowerStore звітує в інтерфейсі користувача зі значеннями Base 2 (TiB) і Base 10 (TB), і за замовчуванням представляє значення Base 2.

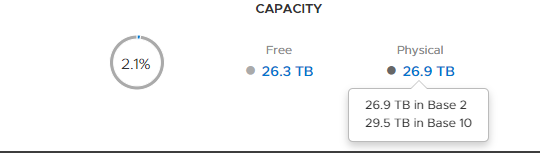

У наведеному нижче прикладі ми бачимо, що звіти системи мають 26,9 TiB (база 2), що дорівнює 29,5 ТБ (база 10).
