PowerStore: Så här beräknas den fysiska kapaciteten i PowerStore

Innan du börjar

Vi rekommenderar starkt att du först bekantar dig med nedanstående begrepp som beskrivs i Dell EMC PowerStore: Dokument om klustring och hög tillgänglighet, avsnitt 3.2:

• DRE (Dynamic Resiliency Engine)
  De underliggande diskarna, inklusive reserv- och paritetsenheter, tillhandahåller det aggregerade utrymme som DRE representerar.
• RAID Resiliency Sets (RRS)
  Detta representerar en grupp enheter som agerar som en enda feldomän. Ett RRS kan drabbas av antingen ett fel på en drivenhet (DRE SP – enkel paritet eller enkel tolerans) eller ett fel på två drivenheter (DRE DP – dubbel paritet eller dubbel tolerans).
  • Med DRE SP kan ett RRS vara så lite som sex enheter och så stort som 25 enheter.
  • Från och med PowerStoreOS 2.0 stöds DRE DP. Med DRE DP kan ett RRS vara så lite som sju enheter och så stort som 50 enheter.
  • Varje RRS innehåller information om reservkapacitet (en enskild enhet med utrymme) och paritetsinformation.

Obs! Om du är intresserad av kapacitet för att förstå PowerStores datareduktionsförhållande bättre kan du börja här: Datareduktionsförhållande

Enhetens DRE-kapacitet

DRE-kapaciteten representerar den kapacitet som baseras på DRE-skydd och DRE-geometri samt antalet enheter.

• DRE-skydd definierar vilken DRE-policy eller toleransnivå som används (DRE SP, DRE DP). Toleransnivån för varje enhet visas i PowerStore Manager-användargränssnittet under Maskinvaruenheter > (kolumnen Toleransnivå kan behöva läggas till manuellt i användargränssnittsvyn).
• DRE-geometri definierar hur drivenheter grupperas internt (4+1, 8+1, 4+2, 8+2, 16+2). Den här informationen visas inte i användargränssnittet.
• Reservutrymme ingår också vid intern beräkning av DRE-kapaciteten.

Enhet Intern reserverad kapacitet

Internt reserverad kapacitet representerar den kapacitet som krävs för att systemet ska fungera korrekt efter initieringen.

• Den här informationen visas inte i användargränssnittet.
• Modellen och mängden utrymme som DRE tillhandahåller avgör resultatet.
  • Ju större modellen är, desto större är det "interna reserverade utrymmet".
  • Ju större utrymme som tillhandahålls av DRE, desto större är det "interna reserverade utrymmet".
• Exempel på användare av intern reserverad kapacitet: Internt utrymme för enhetsfunktioner (binärfiler, databaser, skript med mera), reserverat utrymme för återställningsmekanismer med mera

Enhetens totala fysiska kapacitet

"Enhetens totala fysiska kapacitet" är en representation av den kapacitet som användaren kan tillhandahålla. Kapacitet används för olika tjänster som volymer, snapshots, kloner med mera.

Enhetens totala fysiska kapacitet = Enhetens DRE-kapacitet – enhet Intern reserverad kapacitet

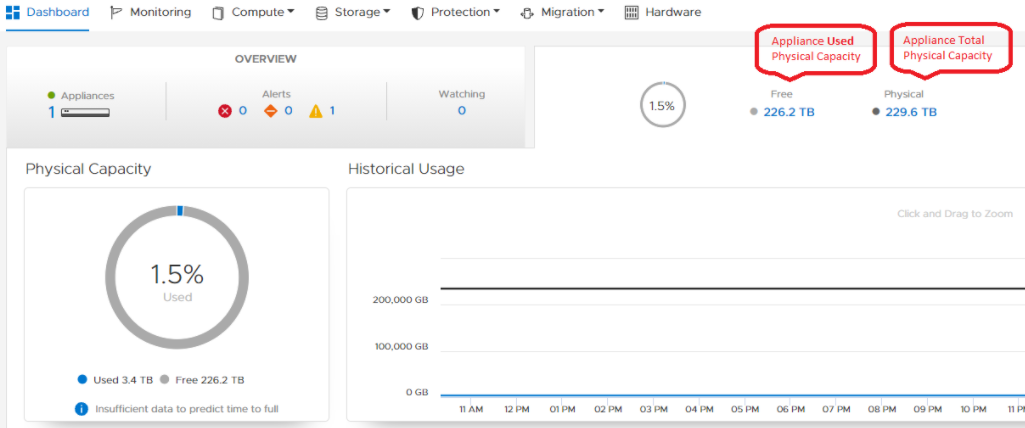

Enhetens totala fysiska kapacitet visas i användargränssnittet:

Appliance Used Physical Capacity

Den använda fysiska kapaciteten omfattar två typer av data:

• Användardata: Användardata representerar de data som skrivs till matrisen och används av tjänster som ögonblicksbilder, replikering och kloner. Den representerar rådata (efter databesparingar, inklusive deduplicering och komprimering).
  Vid initiering är ingen användarkapacitet förallokerad utan den tilldelas efter behov.
• Systemdata: PowerStore-disksystemet innehåller olika metadatastrukturer som ansvarar för de olika tjänsterna, t.ex. deduplicering, komprimering, systemets funktion med mera

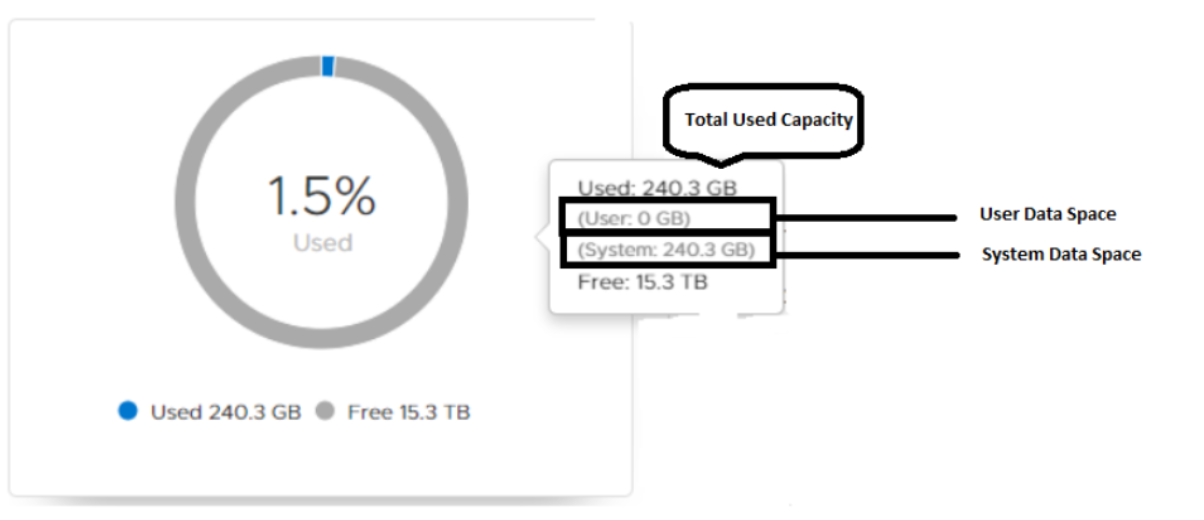

  . Du kan se en uppdelning av det utrymme som har allokerats för systemdata och för användardata genom att hålla muspekaren över Fysisk kapacitet.
  Vid initiering allokerar systemdata en del utrymme och det växer efter behov.
  Följande kan påverka systemdata: Hög komprimering, hög deduplicering, snapshots med mera.

1 kilobyte (kB) är lika med 1 000 (10;³) byte.
1 kibibyte (KiB) är lika med 1 024 (2¹⁰) byte.
Som synes finns det en skillnad mellan att använda bas 2 och bas 10, vilket ibland kan leda till förvirring.

PowerStore rapporterar i användargränssnittet med både Base 2-värden (TiB) och Base 10 (TB) och presenterar Base 2-värdena.

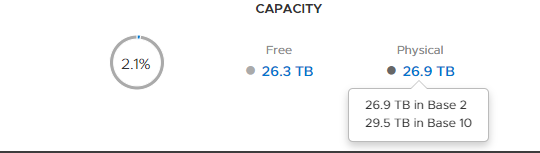

I exemplet nedan kan vi se att systemrapporterna har 26,9 TiB (bas 2), vilket motsvarar 29,5 TB (bas 10).




      1 kilobyte (kB) är lika med 1 000 (103) byte.
      1 kibibyte (KiB) är lika med 1 024 (210) byte.
Som synes finns det en skillnad mellan att använda bas 2 och bas 10, vilket ibland kan leda till förvirring.

PowerStore rapporterar i användargränssnittet med både Base 2-värden (TiB) och Base 10 (TB) och presenterar som standard Base 2-värdena.

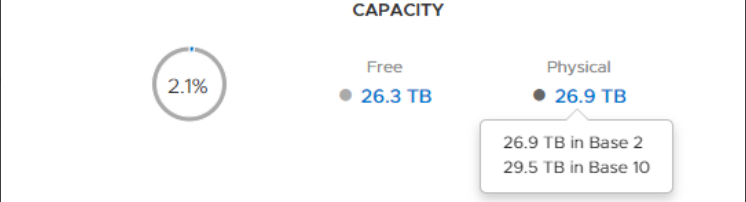

I exemplet nedan kan vi se att systemrapporterna har 26,9 TiB (bas 2), vilket motsvarar 29,5 TB (bas 10).
