Nasazení řešení PowerEdge MX Networking SmartFabric: vytvoření uplinků Fibre Channel

Vytvoření uplinků Fibre Channel


1. FC pro přímé připojení
2. Brána FC
3. FCoE


FC pro přímé připojení


Postup

1. Otevřete konzoli OME-M.
2. V navigační nabídce klikněte na možnost Devices a poté na možnost Fabric.
3. Klikněte na název topologie Fabric SmartFabric.
4. Na panelu Fabric Details klikněte na možnost Uplinks a poté na tlačítko Add Uplinks.
5. V okně Add Uplinks zadejte do pole Name název uplinku, který zjistíte v části Použitá konfigurace.
6. Do pole Description můžete také zadat popis.
7. V seznamu Uplink Type vyberte typ a poté klikněte na tlačítko Next. V tomto videu je jako typ uplinku vybrána možnost FC Direct Attach. Vyberte typ uplinku podle své konfigurace z možností FC Gateway, FC Direct Attach nebo FCoE.
8. V seznamu Switch Ports vyberte porty FC, jak je definováno v následující tabulce. Vyberte příslušný port pro
připojený uplink.
9. V seznamu Tagged Networks vyberte síť VLAN definovanou v následující tabulce a klikněte na tlačítko Finish. Řešení SmartFabric vytvoří
objekt uplinku a stav pro změnu topologie Fabric se změní na hodnotu OK.

Konfigurace použitá ve videu:

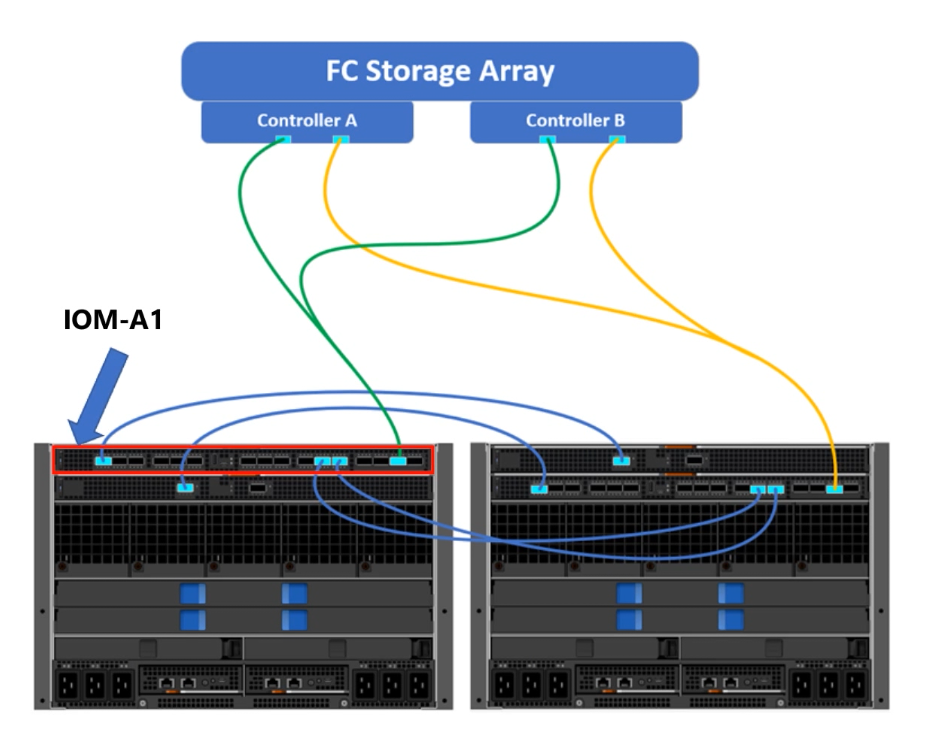

FC Direct Attached Uplink IOM-A1

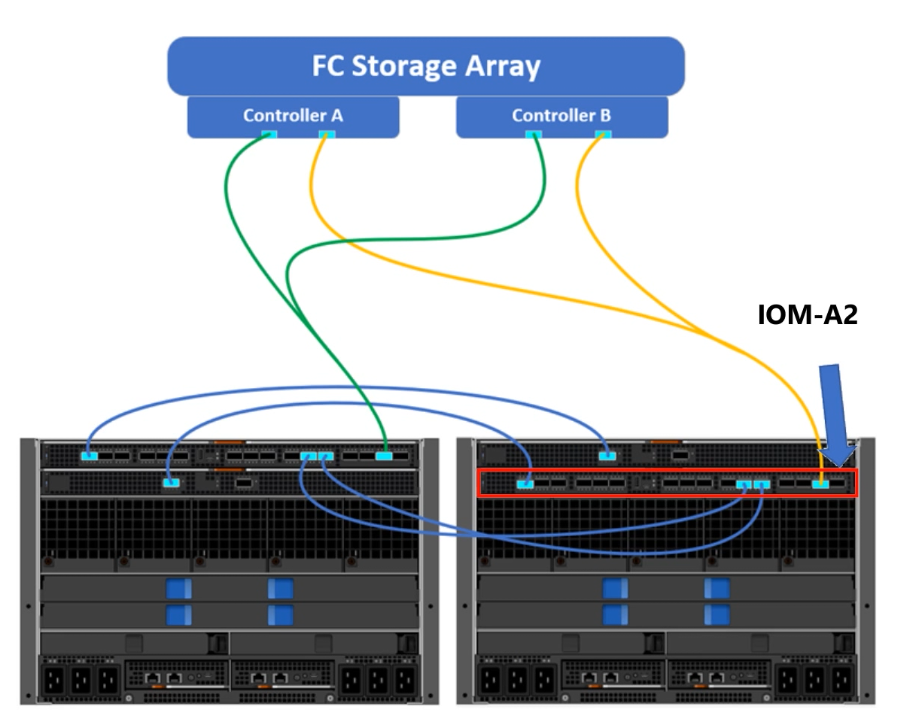

FC Direct Attached Uplink IOM-A2





POZNÁMKA: Nepřiřazujte stejnou síť FCoE VLAN oběma přepínačům. Ty musí být oddělené.

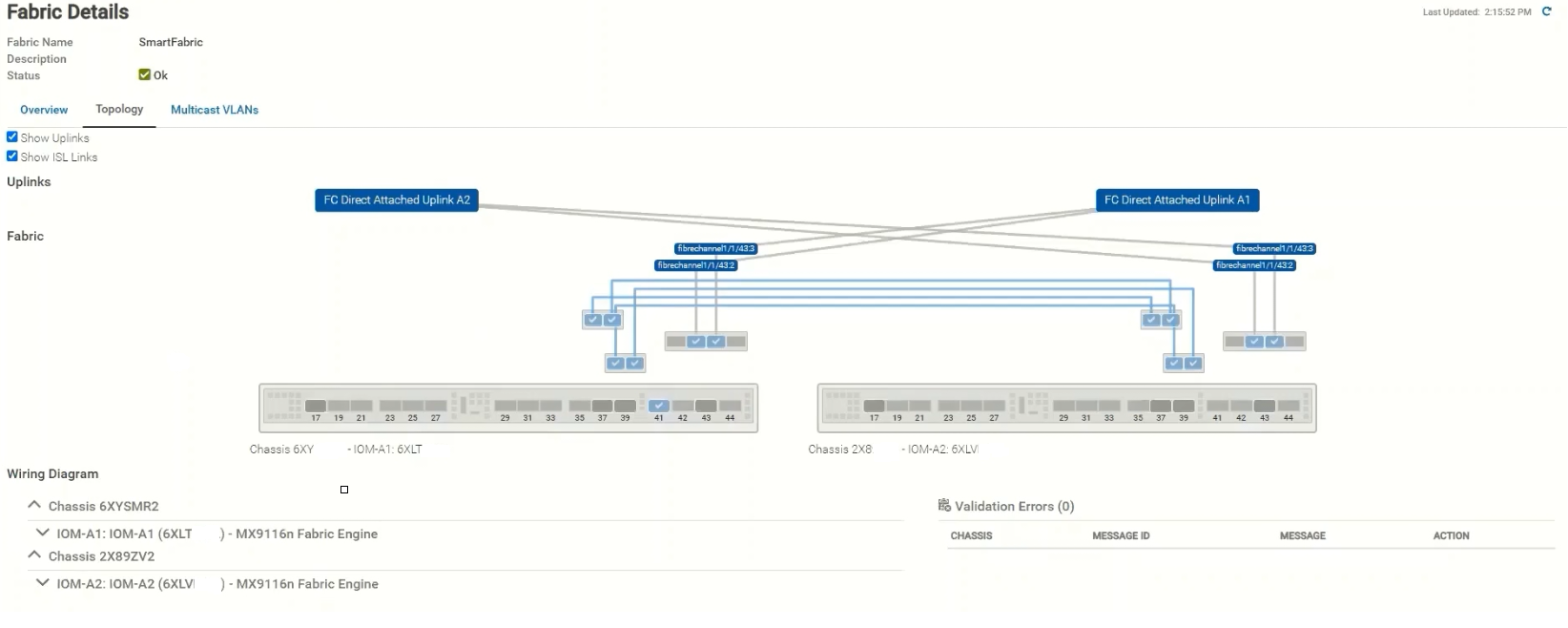

Snímek obrazovky s kartou Topology pro připojení FC




Verze softwaru použité ve videu:


• OME-M verze 1.30
• OS10 verze 10.5.2.4


Zpět na začátek stránky

Brána FC

 Postup

1. Otevřete konzoli OME-M.
2. V navigační nabídce klikněte na možnost Devices a poté na možnost Fabric.
3. Klikněte na název topologie Fabric SmartFabric.
4. Na panelu Fabric Details klikněte na možnost Uplinks a poté na tlačítko Add Uplinks.
5. V okně Add Uplinks zadejte do pole Name název uplinku, který zjistíte v části Použitá konfigurace.
6. Do pole Description můžete také zadat popis.
7. V seznamu Uplink Type vyberte typ a poté klikněte na tlačítko Next. V tomto videu byla jako typ uplinku vybrána možnost FC Gateway. Vyberte typ uplinku podle své konfigurace z možností FC Gateway, FC Direct Attach nebo FCoE.
8. V seznamu Switch Ports vyberte porty FC, jak je definováno v následující tabulce. Vyberte příslušný port pro
připojený uplink.
9. V seznamu Tagged Networks vyberte síť VLAN definovanou v následující tabulce a klikněte na tlačítko Finish. Řešení SmartFabric vytvoří objekt uplinku
a stav topologie Fabric se změní na OK.

Konfigurace použitá ve videu:

FC Gateway Uplink IOM-A1

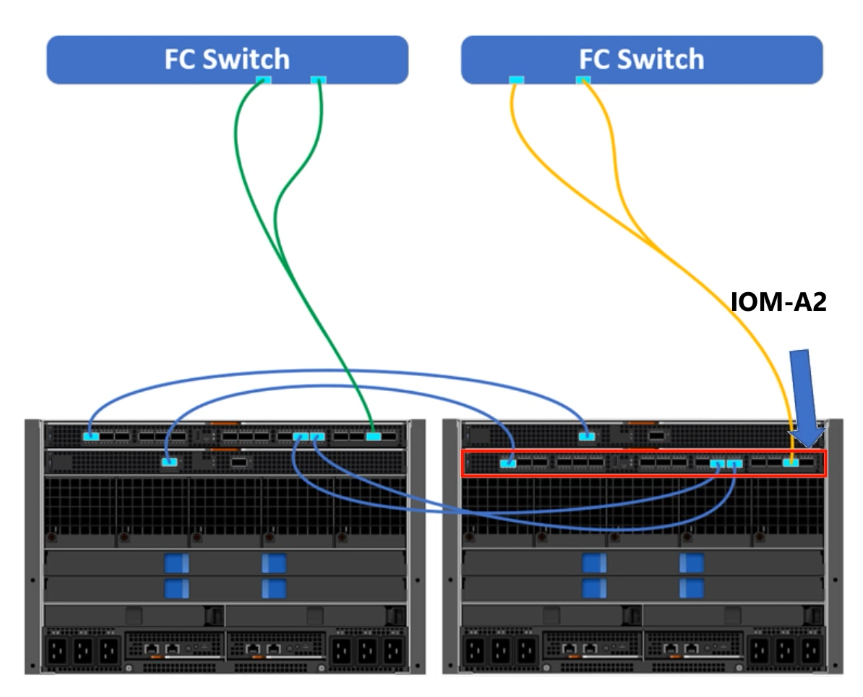

FC Gateway Uplink A2

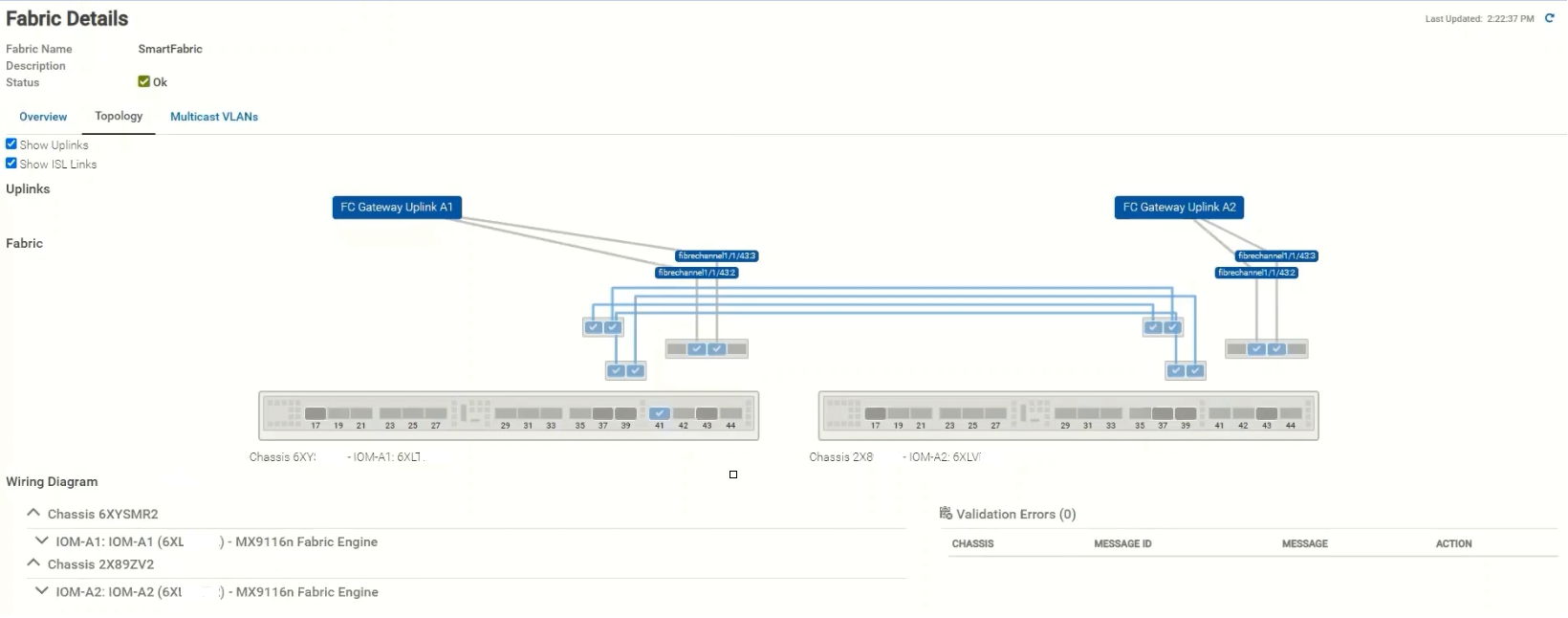

Snímek obrazovky s kartou Topology pro bránu FC




Verze softwaru použité ve videu:


• OME-M verze 1.30
• OS10 verze 10.5.2.4

Zpět na začátek stránky

FCoE

Postup

1. Otevřete konzoli OME-M.
2. V navigační nabídce klikněte na možnost Devices a poté na možnost Fabric.
3. Klikněte na název topologie Fabric SmartFabric.
4. Na panelu Fabric Details klikněte na možnost Uplinks a poté na tlačítko Add Uplinks.
5. V okně Add Uplinks zadejte do pole Name název uplinku, který zjistíte v části Použitá konfigurace.
6. Do pole Description můžete také zadat popis.
7. V seznamu Uplink Type vyberte typ a poté klikněte na tlačítko Next. V tomto videu je jako typ uplinku vybrána možnost FCoE. Vyberte typ uplinku podle své konfigurace z možností FC Gateway, FC Direct Attach nebo FCoE.
8. V seznamu Switch Ports vyberte ethernetové porty, jak je definováno v následující tabulce. Vyberte příslušný port pro
připojený uplink.
9. V seznamu Tagged Networks vyberte síť VLAN definovanou v následující tabulce a klikněte na tlačítko Finish. Řešení SmartFabric vytvoří
objekt uplinku a stav pro změnu topologie Fabric se změní na OK.

Konfigurace použitá ve videu:

1. uplink bude určen pro IOM-B1 (MX5108n).  Zajistí konektivitu FCoE SAN A

Přiřaďte rozhraní IOM-B1:



Přiřaďte označenou síť:

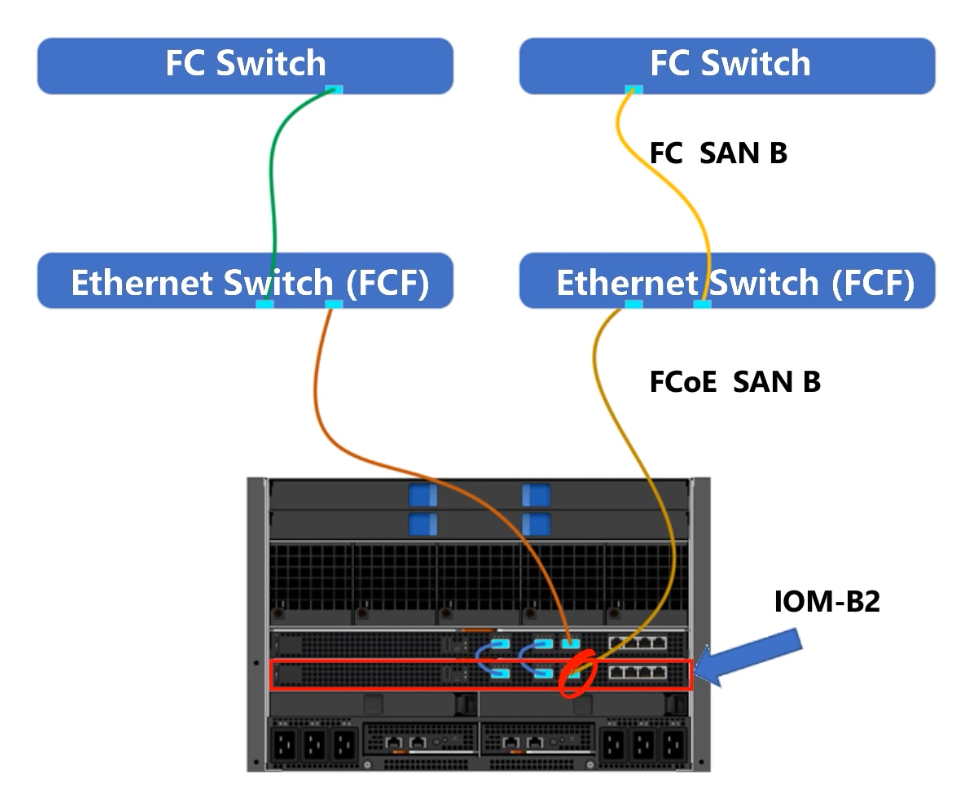

2. uplink bude určen pro IOM-B2 (MX5108n).  Zajistí konektivitu FCoE SAN B

Přiřaďte rozhraní IOM-B2:



Přiřaďte označenou síť:

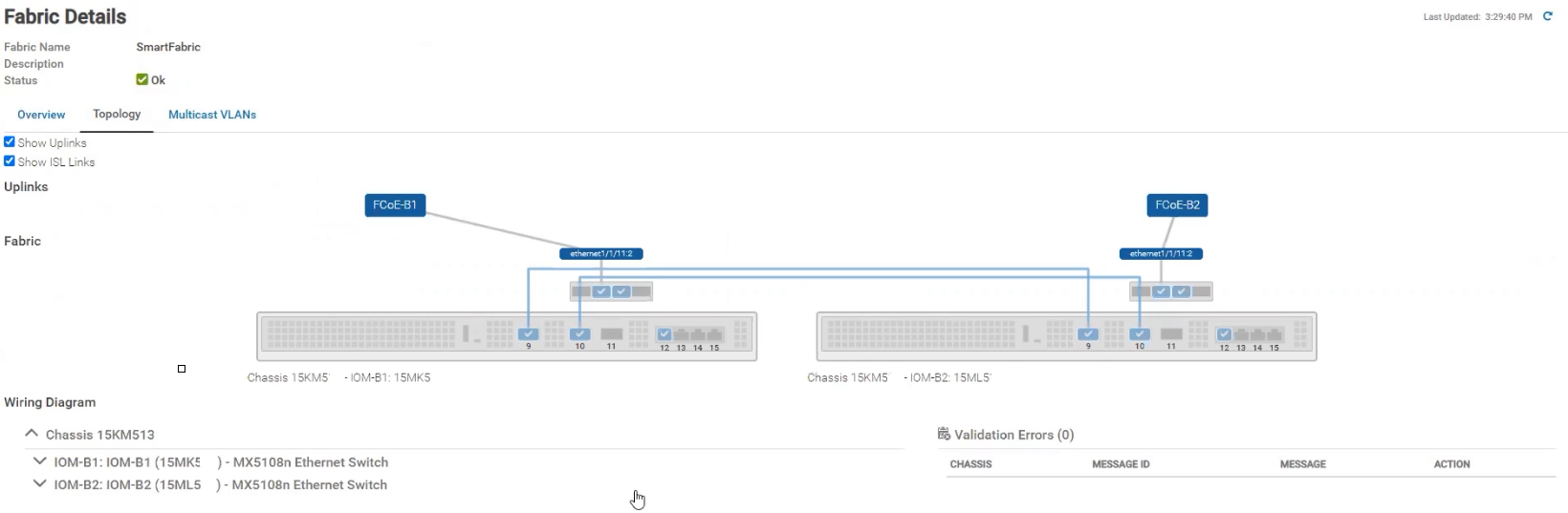

Snímek obrazovky s kartou Topology pro FCoE






Zpět na začátek stránky



Související obsah

Další podrobnosti naleznete v části Vytvoření uplinků Fibre Channel průvodce nasazením

řešení Dell EMC PowerEdge MX NetworkingV následujícím seznamu naleznete související články této série s vloženými videi s návody:
