PowerEdge MX Networking SmartFabric-implementering Opret fiberuplinks

Opret Fibre Channel-uplinks


1. FC Direct Attached
2. FC Gateway
3. FCoE


FC Direct Attached


Trin

1. Åbn OME-M-konsollen.
2. Klik på Enheder i navigationsmenuen, og klik derefter på Fabric.
3. Klik på SmartFabric-strukturnavnet.
4. Klik på Uplinks i panelet Fabric Details, og klik derefter på knappen Add Uplinks .
5. I vinduet Tilføj uplinks skal du bruge oplysningerne i afsnittet Konfiguration brugt nedenfor til at indtaste et uplink-navn i feltet Navn.
6. Du kan også angive en beskrivelse i feltet Beskrivelse.
7. Vælg Type på listen Uplink-type, og klik derefter på Næste. I denne video er FC Direct Attach valgt som Uplink-type. Vælg Uplink-typen i henhold til din konfiguration fra FC Gateway-, FC Direct Attach- eller FCoE-indstillingerne.
8. På listen Skift porte skal du vælgeFC-portene som defineret i følgende tabel. Vælg den relevante port til den
tilsluttede uplink.
9. På listen Mærkede netværk skal du vælge VLAN, der er defineret i følgende tabel, og derefter klikke på Udfør. SmartFabric opretter uplink-objektet
, og status for strukturen ændres til OK.

Konfiguration, der bruges i videoen:

Direkte tilsluttet FC Uplink IOM-A1





Direkte tilsluttet FC Uplink IOM-A2





BEMÆRK: Tildel ikke det samme FCoE VLAN til begge switche. De skal holdes adskilt.


Skærmbillede af fanen Topologi for FC-vedhæftede




softwareversioner, der bruges i videoen:


• OME-M version 1.30
• OS10 version 10.5.2.4


Tilbage til toppen af siden

FC Gateway

 Trin

1. Åbn OME-M-konsollen.
2. Klik på Enheder i navigationsmenuen, og klik derefter på Fabric.
3. Klik påSmartFabric-strukturnavnet.
4. Klik på Uplinks i panelet Fabric Details, og klik derefter på knappen Add Uplinks .
5. I vinduet Tilføj uplinks skal du bruge oplysningerne i afsnittet Konfiguration brugt nedenfor til at indtaste et uplink-navn i feltet Navn.
6. Du kan også angive en beskrivelse i feltet Beskrivelse.
7. Vælg Type på listen Uplink-type, ogklik derefter på Næste. I denne video blev FC Gateway valgt som Uplink-typen. Vælg Uplink-typen i henhold til din konfiguration fra FC Gateway-, FC Direct Attach- eller FCoE-indstillingerne.
8. På listen Skift porte skal du vælgeFC-portene som defineret i følgende tabel. Vælg den relevante port til den
tilsluttede uplink.
9. På listen Mærkede netværk skal du vælge VLAN , der er defineret i følgende tabel, og derefter klikke på Udfør. SmartFabric opretter uplink-objektet
, og status for strukturen ændres til OK.

Konfiguration, der bruges i videoen:

FC Gateway-uplink IOM-A1



FC Gateway-uplink A2


Skærmbillede af fanen Topologi for FC Gateway-softwareversioner




, der bruges i videoen:


• OME-M version 1.30
• OS10 version 10.5.2.4

Tilbage til toppen af siden

FCoE

Trin

1. Åbn OME-M-konsollen.
2. Klik på Enheder i navigationsmenuen, og klik derefter på Fabric.
3. Klik påSmartFabric-strukturnavnet.
4. Klik på Uplinks i panelet Fabric Details, og klik derefter på knappen Add Uplinks .
5. I vinduet Tilføj uplinks skal du bruge oplysningerne i afsnittet Konfiguration brugt nedenfor til at indtaste et uplink-navn i feltet Navn.
6. Du kan også angive en beskrivelse i feltet Beskrivelse.
7. Vælg Type på listen Uplink-type, ogklik derefter på Næste. I denne video er FCoE valgt som typen Uplink. Vælg Uplink-typen i henhold til din konfiguration fra FC Gateway-, FC Direct Attach- eller FCoE-indstillingerne.
8. På listen Skift porte skal du vælgeEthernet-portene som defineret i følgende tabel. Vælg den relevante port til den
tilsluttede uplink.
9. På listen Mærkede netværk skal du vælge VLAN , der er defineret i følgende tabel, og derefter klikke på Udfør. SmartFabric opretter uplink-objektet
, og status for strukturen ændres til OK.

Den konfiguration, der anvendes i Video:1st-uplinket,

er til IOM-B1 (MX5108n).  Det vil give FCoE SAN A-tilslutningsmuligheder

Tildel IOM-B1-grænseflader:



Tildel et mærket netværk:

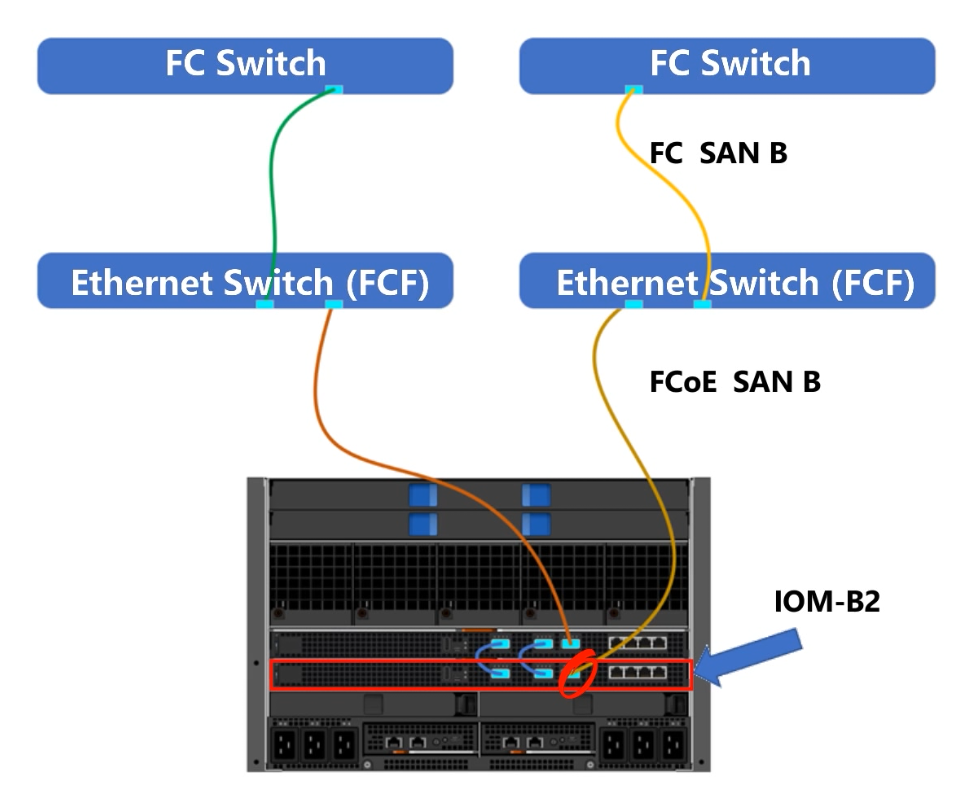

2. uplink vil være til IOM-B2 (MX5108n).  Det vil give FCoE SAN B-tilslutningsmuligheder

Tildel IOM-B2-grænseflader:



Tildel et mærket netværk:


Skærmbillede af topologifanen for FCoE






Tilbage til toppen af siden



Relateret indhold

Du kan finde flere oplysninger i afsnittet Opret Fibre Channel-uplinks i implementeringsvejledningen

til Dell EMC PowerEdge MX-netværkSe denne liste nedenfor over relaterede artikler i denne serie med integrerede vejledningsvideoer:
