PowerEdge: Виправлення неполадок підключення до мережевої інтерфейсної плати (NIC)

Summary: У статті описано, як усунути проблеми з підключенням до мережі для мережевих карт.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.

Instructions



Примітка: Перш ніж ми почнемо, зрозумійте, що цей список не є вичерпним і не включає стандартні кроки з усунення несправностей у тривалих обставинах, як-от сценарій No POST.
Зверніться до PowerEdge: Усунення несправностей сервера, який не запускається (немає живлення, немає POST, немає завантаження та немає відео), якщо у вас є ця проблема.



Розуміння загальних відмінностей між мережевими картами

Щоб зрозуміти, як усунути неполадки мережевого з'єднання, потрібно мати на увазі, яке фізичне обладнання задіяно.
З метою усунення несправностей ми розрізняємо карти відносно малого радіусу дії з портами RJ45 і оптоволоконні мережеві карти для потенційно більшого радіусу підключення.
Примітка: Існує кілька типів оптоволоконних мережевих карт. У цій статті ми розглянемо мережеві карти з портами SFP, однак усунення несправностей частково схоже, тому може хоча б частково застосовуватися.

Карти з портом RJ45, деталі та додаткова інформація:

  • Карти ближнього радіусу дії на базі RJ45 відносно прості, всі деталі нерухомі, а світлодіоди безпосередньо видно на портах.
  • Одна і та ж технологія використовується для всіх вбудованих карт, включаючи інтегрований інтерфейс Dell Remote Access Card (iDRAC) за наявності.
  • Всі світлодіоди знаходяться у верхній частині роз'єму RJ45. Орієнтація порту може бути різною.
  • Лівий світлодіод вказує на наявність і швидкість підключення до мережі.
  • Правий світлодіод вказує на живлення і буде мерехтіти від активності на з'єднанні.


Зображення мережевої карти з портами RJ-45 (приклад: Адаптер Broadcom® 57414 Dual Port 10/25GbE SFP28, PCIe на повну висоту)
Малюнок 1: Зображення мережевої карти з портами RJ45 (приклад: Адаптер Broadcom® 57414 Dual Port 10/25GbE SFP28, PCIe на повну висоту)Зображення мережевого патч-кабелю (приклад: Мережевий кабель C2G категорії 6a)


Малюнок 2: Зображення мережевого патч-кабелю (приклад: Мережевий кабель C2G категорії 6a)


Зображення 3 мережевих портів RJ-45 (приклад: Dell PowerEdge T440 Onboard NIC та виділений порт iDRAC)Малюнок 3: Зображення трьох мережевих портів RJ45 (приклад: Dell PowerEdge T440 Onboard NIC та виділений порт iDRAC)

Карти з реквізитами та додатковою інформацією про порт SFP:

  • Мережеві карти з портами SFP не можуть бути підключені до мережі без використання кабелю прямого приєднання (ЦАП) або модуля SFP. Різниця полягає в тому, що кабелі ЦАП йдуть для роз'ємів порту SFP фіксованими і являють собою кабелі малого радіусу дії на основі міді.
  • Модулі SFP використовують оптоволоконні кабелі та призначені для різних, переважно більших, діапазонів.
Примітка: Наприклад, роз'єми SX мають типовий діапазон від 2 метрів до 500 метрів (залежно від оптоволоконного кабелю), тоді як роз'єми LX мають типовий діапазон до 10 кілометрів.
  • SFP закріплюється в нижній частині порту, світлодіоди зазвичай знаходяться праворуч (або нижче, залежно від орієнтації) порту.
Зображення карти оптоволоконної мережі з портами SFP (приклад: Адаптер Intel X710 Dual Port 10GbE SFP+, PCIe з низьким профілем)
Малюнок 4: Зображення карти оптоволоконної мережі з портами SFP (приклад: Адаптер Intel X710 Dual Port 10 GbE SFP+, низький профіль PCIe)


Зображення модуля оптоволоконного SFP (приклад: Dell - приймально-передавальний модуль SFP+)Малюнок 5: Зображення модуля оптоволоконного SFP (приклад: Dell - приймально-передавальний модуль SFP+)

Зображення мережевого кабелю ЦАП Twinax (приклад: Мережевий кабель Dell, від SFP+ до SFP+, 10GbE, пасивний мідний Twinax Direct Attach)

Малюнок 6: Зображення мережевого кабелю ЦАП Twinax (приклад: Мережевий кабель Dell, від SFP+ до SFP+, 10 GbE, пасивний мідний Twinax Direct Attach)
Зображення волоконно-оптичного кабелю LC-LC (приклад: Dell Networking Multi-mode, LC - LC волоконно-оптичний кабель)

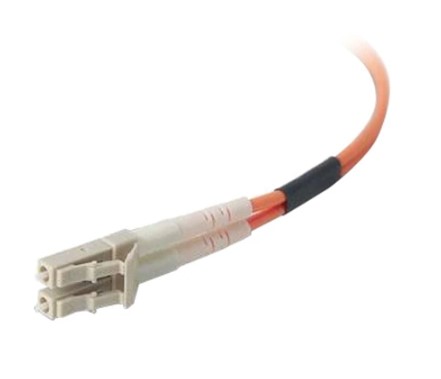

Малюнок 7: Зображення волоконно-оптичного кабелю LC-LC (приклад: Dell Networking Multi-mode, LC - LC волоконно-оптичний кабель)



Основні команди для перевірки підключення до мережі

 Команда   Тест
 Ping 127.0.0.1 [Loopback address]

 Тестує стек OS TCP/IP, успішне повернення вказує на те, що він працездатний.

 Ping <server IP address>

 Перевіряє апаратне забезпечення NIC, підключення та затримку, успішне повернення вказує на функцію,
надає дані про затримку та підтверджує підключення

 Netsh int ip reset C:\resetlog.txt

 Вікна: Скидання стека
TCP/IP Конфігурацію IP втрачено, і після цього сервер потрібно перезавантажити.

 Netsh winsock reset

 Вікна: Скидання конфігурації IP Winsock
втрачено і має бути скинуто. Коли стек TCP/IP скидається, запустіть і цю команду.

 ncpa.cpl

 Вікна: Аплет панелі керування мережею відображає список мережевих підключень.

 Ipconfig /all

 Вікна: Список мережевих інтерфейсів, IP, MAC, шлюз, маска підмережі, DNS

 ip a | ip link (old: ifconfig)

 Оболонка Linux: Містить відомості про мережу

 Ipconfig /release

 Вікна: Звільніть поточну IP-адресу комп'ютера (призначено DHCP)

 Ipconfig /renew

 Вікна: Оновити IP-адресу DHCP комп'ютера.

 (sudo) dhclient -r

 Linux: Звільніть поточну IP-адресу комп'ютера (призначено DHCP)

 (sudo) dhclient

 Linux: Поновлення IP-адреси комп'ютера (DHCP)


Наведені вище команди можна використовувати для перевірки різних аспектів роботи мережі. Перший тест Ping зворотної адреси петлі дозволяє перевірити, чи проблема пов'язана з ОС або драйвером.

Примітка: Не всі команди можуть бути застосовні до ваших обставин або налаштувань.



Усунення несправностей мережевих карт з портами RJ45

1. Підготовчі роботи
  • Щоб усунути неполадки тут, спочатку переконайтеся, що стек TCP/IP працює належним чином (команда вище).
  • Як тільки ми переконаємося, що петля працює належним чином, перевірте далі, чи має відповідний адаптер сервера дійсну IP-адресу (очікувану адресу, якщо вона фіксована), використовуючи ipconfig /all or ip a | ip link (old: ifconfig) команда.
  • Маючи дійсну IP-адресу на очікуваному інтерфейсі в ОС, запустіть файл ping <server IP address> і подивіться, чи вказує результат на потенційний збій мережі (немає повернення, змінна затримка в поверненнях), як очікувалося.
  • Після підтвердження переходьте до 2.
2. Переконавшись, що з мережевим з'єднанням потенційно є проблема, перевірте фізичний порт, до якого прив'язаний мережевий інтерфейс.
  • Чи доступний порт?
  • Чи правильно сидить мережевий кабель у порту?
  • Чи є у нього світлодіодна кришка?
  1. Якщо порт доступний, кабель встановлено правильно, а світлодіоди розташовані на кришці (або блимають у разі активності світлодіода)
    • Цей порт активний і робочий. Швидше за все, апаратної несправності немає.
      1. Ми пропонуємо дивитися на ширшу мережу (комутатори, маршрутизатори, визначені маршрути, протокол охоплюючого дерева) або потенційно вище на прикладному рівні, використовуючи мережеве з'єднання, встановлене ОС.
      2. Також можливо, що ви дивитеся не на той порт, тому потрібно перевірити, чи є порт портом, про який йде мова.
      3. Враховуючи, що ви помітили проблему під час підготовчих робіт, подумайте про те, щоб перевстановити кабель на обидва кінці (NIC і порт перемикача). Це ініціює повторний узгодження щодо з'єднання та швидкості.
  2. Якщо порт доступний і кабель встановлено правильно, але немає світлодіодів на кришці:
    • Можливо, кабель відкритий, тобто інший кінець кабелю не був підключений до мережевого порту
    • Можливо, порт комутатора не працює, спробуйте підключити інший вільний порт і переконайтеся, що порт адміністративно не працює в ОС комутатора.
    • Цілком можливо, що мережева карта несправна. Якщо картка має кілька портів, перевірте стан інших портів, щоб також підтвердити їхній стан.
      1. Тут ймовірний сценарій полягає в тому, що карта несправна, якщо всі або набори портів не мають світлодіодної кришки під час підключення. Тестування інтерфейсу в рамках підготовчої роботи до інтерфейсу, ймовірно, не виявило ЖОДНОГО інтерфейсу для використання в цьому випадку.
  3. Якщо порт недоступний, а кабель не вдалося встановити, проблема може бути зовнішньою по відношенню до машини або полягати в шасі апарата.
    • Якщо є будь-які перешкоди на роботі порту, переконайтеся, що вони видалені, щоб порт можна було використовувати.
    • Якщо проблему спричинило шасі, сфотографуйте пошкодження та зверніться до служби підтримки Dell для подальшої оцінки.
  4. Якщо порт доступний, а кабель не вдалося або встановити неправильно
    • Перевірте, чи можете ви правильно встановити кабель, і подивіться, чи загоряються світлодіоди протягом кількох секунд після підключення
      1. Якщо ви можете встановити кабель і світлодіоди загоряються, повторно проведіть підготовчі тести і подивіться, чи все тепер працює так, як задумано.
      2. Якщо ви не можете встановити кабель правильно, дослідіть кабель і порт.
        • Якщо з портом і кабелем фізично все гаразд, перевірте інший кінець кабелю та переконайтеся, що він підключений. Якщо це так, поміняйте кабель і перевірте ще раз.
        • Якщо штекер кабелю зламаний або кабель порваний, замініть кабель і повторіть спробу.
        • Якщо порт зламаний, сфотографуйте пошкодження та зверніться до служби підтримки Dell для подальшого розслідування та допомоги.



Усунення несправностей мережевих карт з портами SFP

  1. Підготовчі роботи
    • Щоб усунути неполадки тут, спочатку переконайтеся, що стек TCP/IP працює належним чином (команда вище).
    • Як тільки ми переконаємося, що петля працює належним чином, перевірте далі, чи має відповідний адаптер сервера дійсну IP-адресу (очікувану адресу, якщо вона фіксована), використовуючи ipconfig /all or ip a | ip link (old: ifconfig) команда.
    • Маючи дійсну IP-адресу на очікуваному інтерфейсі в ОС, запустіть файл ping <server IP address> і подивіться, чи вказує результат на потенційний збій мережі (немає повернення, змінна затримка в поверненнях), як очікувалося.
    • Після підтвердження переходьте до 2.


  2. Переконавшись, що з мережевим з'єднанням потенційно є проблема, перевірте фізичний порт, до якого прив'язаний мережевий інтерфейс.
    • Чи встановлено SFP?
    • Чи підключено оптоволоконний кабель?
    • Чи бачимо ми кришку світлодіодів поруч із портом?

  1. Якщо SFP та оптоволоконний кабель встановлені, а світлодіоди мають кришку, проконсультуйтеся зі своєю мережевою командою, щоб дізнатися, чи можуть вони виконувати більш складні команди для перевірки вихідної потужності SFP.
  2. Якщо SFP встановлено, а оптоволоконний кабель відсутній, з'ясуйте, яке з'єднання відсутнє, і встановіть кабель.
  3. Якщо SFP та оптоволоконний кабель не встановлені, переконайтеся, що ви використовуєте сумісний SFP або ЦАП і, якщо потрібно, кабель для підключення порту.
  4. Якщо SFP встановлено та оптоволоконний кабель встановлений, але світлодіоди не горять кришкою, перевірте у своєї мережевої команди, чи порт на кінці комутатора був увімкнений (порт увімкнено (UP)).
    • Якщо з'єднання ніколи не працювало і це був перший раз, переконайтеся, що ви використовуєте сумісні SFP; не всі SFP працюють з усіма серверними адаптерами. Зверніться до нашої служби підтримки , якщо ви не впевнені.
