PowerEdge：如何对网络接口卡 (NIC) 连接进行故障处理

Summary: 本文介绍如何对网卡的网络连接问题进行故障处理。

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions


提醒：在开始之前，请了解此列表并不详尽，不包括针对“无法开机自检”等其他情况的标准故障处理步骤。
如果您遇到此问题，请参阅 PowerEdge：对无法启动（不能通电、无法开机自检、无法启动和无视频）的服务器进行故障处理。



了解网卡之间的一般区别

为了了解如何对网络连接进行故障处理，您必须知道涉及哪些物理硬件。
出于故障处理的目的，我们在此区分带 RJ45 端口的相对短距离的网卡，以及用于长距离连接的光纤网卡。
提醒：基于光纤的网卡有多种类型。在本文中，我们将介绍带 SFP 端口的网卡，但故障处理方式是部分类似的，因此可能至少部分适用。

带 RJ45 端口的网卡详情和其他信息：

  • 基于 RJ45 的短距离网卡相对简单，所有部件都是固定的，并且 LED 可在端口上直接看到。
  • 所有板载卡都使用相同的技术，包括 Integrated Dell Remote Access Card (iDRAC) 接口（如有）。
  • 所有 LED 都位于 RJ45 端口顶部附近。端口的方向可能有所不同。
  • 左侧 LED 指示网络连接的存在情况和速度。
  • 右侧 LED 指示电源，并且会随着连接上的活动而闪烁。

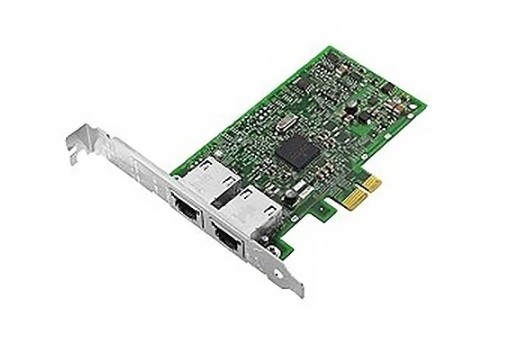

带 RJ-45 端口的网卡图像（示例：Broadcom® 57414 双端口 10/25 GbE SFP28 适配器，PCIe 全高）
图 1：带 RJ45 端口的网卡图像（示例：Broadcom® 57414 双端口 10/25 GbE SFP28 适配器，PCIe 全高）

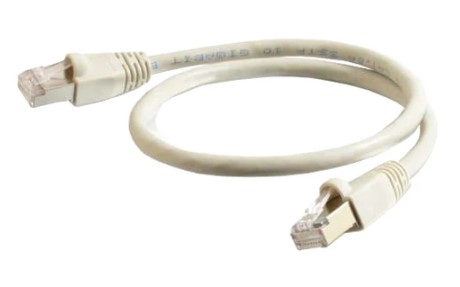

网络跳线的图像（示例：C2G Category 6a 网线）
图 2：网络跳线的图像（示例：C2G Category 6a 网线）

3 个网络 RJ-45 端口的图像（示例：Dell PowerEdge T440 板载 NIC 和专用 iDRAC 端口）
图 3：三个网络 RJ45 端口的图像（示例：Dell PowerEdge T440 板载 NIC 和专用 iDRAC 端口）

带 SFP 端口的网卡详情和其他信息：

  • 如果不使用直连线缆 (DAC) 或 SFP 模块，则无法将带 SFP 端口的网卡连接到网络。不同之处在于，DAC 线缆用于固定的 SFP 端口接头，并且是短距离铜缆。
  • SFP 模块使用光纤线缆，适用于不同的距离（大部分是长距离）。
提醒：例如，SX 端口的典型距离为 2 米至 500 米（取决于光纤线缆），而 LX 端口的典型距离可达 10 公里。
  • SFP 固定夹位于端口底部，LED 通常位于端口的右侧（或下方，具体取决于方向）。

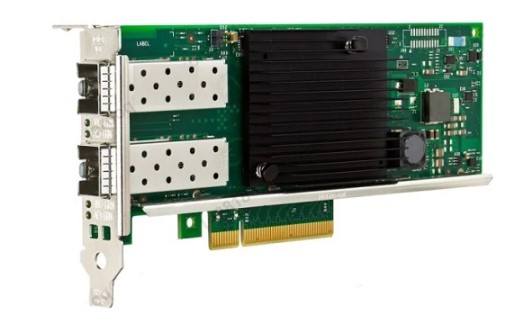

带 SFP 端口的光纤网卡的图像（示例：英特尔 X710 双端口 10 GbE SFP+ 适配器，PCIe 半高）
图 4：带 SFP 端口的光纤网卡的图像（示例：英特尔 X710 双端口 10 GbE SFP+ 适配器，PCIe 半高）

光纤 SFP 模块的图像（示例：Dell - SFP+ 收发器模块）
图 5：光纤 SFP 模块的图像（示例：Dell - SFP+ 收发器模块）

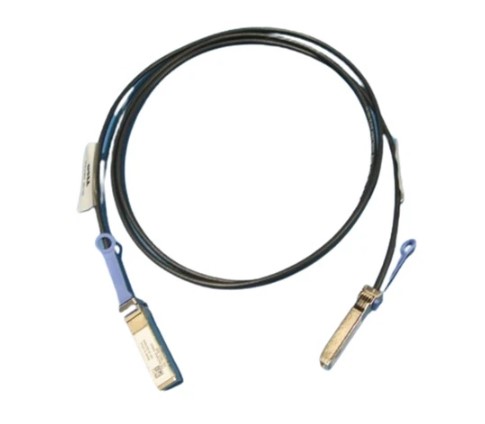

DAC Twinax 网线的图像（示例：Dell Networking 线缆，SFP+ 到 SFP+，10 GbE，无源 Twinax 直连铜缆）

图 6：DAC Twinax 网线的图像（示例：Dell Networking 线缆，SFP+ 到 SFP+，10 GbE，无源 Twinax 直连铜缆）


光纤 LC-LC 线缆的图像（示例：Dell Networking 多模，LC - LC 光纤线缆）
图 7：光纤 LC-LC 线缆的图像（示例：Dell Networking 多模，LC - LC 光纤线缆）



测试网络连接的连接性的基本命令

 命令   测试
 Ping 127.0.0.1 [Loopback address]

 测试 OS TCP/IP 堆栈，成功返回表明正常运行。


 Ping <server IP address>

 测试 NIC 硬件、连接性和延迟，成功返回表示正常运行，
提供有关延迟的数据并确认连接性


 Netsh int ip reset C:\resetlog.txt

 Windows：重置 TCP/IP 堆栈
IP 配置丢失，并且在完成后必须重新启动服务器。


 Netsh winsock reset

 Windows：重置 Winsock
IP 配置丢失并且必须重置。重置 TCP/IP 堆栈时，也请运行此命令。


 ncpa.cpl

 Windows：网络控制面板小程序列出网络连接。


 Ipconfig /all

 Windows：列出网络接口、IP、MAC、网关、子网掩码、DNS


 ip a | ip link (old: ifconfig)

 Linux shell：列出网络详细信息


 Ipconfig /release

 Windows：释放计算机的当前 IP 地址（分配的 DHCP）


 Ipconfig /renew

 Windows：续订计算机 DHCP IP 地址。


 (sudo) dhclient -r

 Linux：释放计算机的当前 IP 地址（已分配 DHCP）


 (sudo) dhclient

 Linux：续订计算机的 IP 地址 (DHCP)

上述命令可用于测试网络功能的不同方面。通过回环地址的第一次 Ping 测试，您可以测试问题是与操作系统还是驱动程序相关。

提醒：并非所有命令都适用于您的情况或设置。


对带 RJ45 端口的网卡进行故障处理

1.准备工作
  • 要进行故障处理，请首先确保 TCP/IP 堆栈按预期工作（上面的命令）。
  • 在确定回环按预期工作后，接下来使用 ipconfig /all or ip a | ip link (old: ifconfig) 命令来检查所述服务器适配器是否具有有效的 IP 地址。
  • 如果操作系统中预期接口上具有有效 IP 地址，运行 ping <server IP address> 命令，并查看结果是否如预期的那样指示潜在的网络故障（无返回、返回包含各种延迟）。
  • 确认后，转到 2。
2.确认网络连接可能有问题后，检查网络接口绑定到的物理端口。
  • 端口是否可访问？
  • 网线是否正确插入端口？
  • 是否有任何 LED 亮起？
  1. 如果端口可访问，线缆安装正确，并且 LED 亮起（如果是活动 LED 则闪烁）
    • 此端口处于活动状态且正常工作。可能没有硬件故障。
      1. 我们建议检查更广泛的网络（交换机、路由器、定义的路由、生成树协议），或者使用操作系统建立的网络连接检查更高的应用层。
      2. 也有可能是您在检查错误的端口，因此请确认该端口是否是要检查的端口。
      3. 鉴于您在准备工作期间发现问题，请考虑重新拔插线缆的两端（NIC 和交换机端口）。这会触发连接和速度的重新协商。
  2. 如果端口可访问且线缆安装正确，但没有 LED 亮起：
    • 线缆可能处于打开状态，这意味着线缆的另一端尚未连接到网络端口
    • 交换机端口可能未正常工作，尝试连接另一个可用端口，并确保该端口在交换机操作系统中以管理方式正常运行。
    • 网卡可能出现故障。如果网卡有多个端口，检查其他端口的状态以确认其状态。
      1. 如果所有或一组端口在连接时没有 LED 亮起，则网卡可能出现故障。在这种情况下，作为接口准备工作一部分的接口测试可能发现没有接口可用。
  3. 如果端口无法访问并且无法安装线缆，则问题可能出在计算机外部或计算机机箱上。
    • 如果端口有任何障碍物，请确保将其清除，以便可以使用端口。
    • 如果是机箱导致了问题，请拍摄损坏的照片，并联系戴尔支持团队进行进一步评估。
  4. 如果端口可访问，但线缆无法正确安装或未正确安装
    • 调查是否可以正确安装线缆，并查看 LED 是否在连接后的几秒钟内亮起
      1. 如果可以安装线缆并且 LED 指示灯亮起，请重新运行准备测试，查看现在是否一切按预期工作。
      2. 如果无法正确安装线缆，请检查线缆和端口。
        • 如果端口和线缆在物理上一切正常，请检查线缆的另一端并确保其已插入。如果已插入，请更换线缆并再次测试。
        • 如果线缆插头损坏或线缆撕裂，请更换线缆并重试。
        • 如果端口损坏，请拍下损坏部位的照片，然后联系戴尔支持，以进行进一步的调查和协助。



对带 SFP 端口的网卡进行故障处理

  1. 准备工作
    • 要进行故障处理，请首先确保 TCP/IP 堆栈按预期工作（上面的命令）。
    • 在确定回环按预期工作后，接下来使用 ipconfig /all or ip a | ip link (old: ifconfig) 命令来检查文件系统状态。
    • 如果操作系统中预期接口上具有有效 IP 地址，运行 ping <server IP address> 命令，并查看结果是否如预期的那样指示潜在的网络故障（无返回、返回包含各种延迟）。
    • 确认后，转到 2。


  2. 确认网络连接可能有问题后，检查网络接口绑定到的物理端口。
    • 是否安装了 SFP？
    • 是否连接了光纤线缆？
    • 端口旁边是否有 LED 亮起？

  1. 如果安装了 SFP 和光纤线缆并且 LED 亮起，请咨询您的网络团队，了解他们是否可以运行更高级的命令来测试 SFP 功率输出。
  2. 如果已安装 SFP 但光纤线缆缺失，请调查缺少哪个连接并安装线缆。
  3. 如果未安装 SFP 和光纤线缆，请确保您使用的是兼容的 SFP 或 DAC，并在需要时使用线缆连接端口。
  4. 如果已安装 SFP 和光纤线缆，但 LED 未亮起，请与您的网络团队确认交换机端的端口是否已打开（端口已启用 [UP]）。
    • 如果连接从未正常工作，并且这是第一次进行测试，请确保您使用的是兼容的 SFP；并非所有 SFP 都适用于所有服务器适配器。如果您不确定，请联系我们的支持团队。
