PowerEdge: Sådan fjernes og installeres køleblæsere og -modul.

Summary: Denne artikel indeholder en trinvis vejledning til, hvordan du fjerner og installerer en køleblæser på et Dell-system, som gælder for både standardblæsere og højtydende blæsere. Vejledningen dækker fjernelse og montering af køleblæsermodulet. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Forudsætninger

Sørg for, at du har følgende:

  • En ny køleblæser
  • Et rent og statisk frit arbejdsområde
  • Systemets strømkabel frakobles systemet





Sådan fjernes en køleblæser

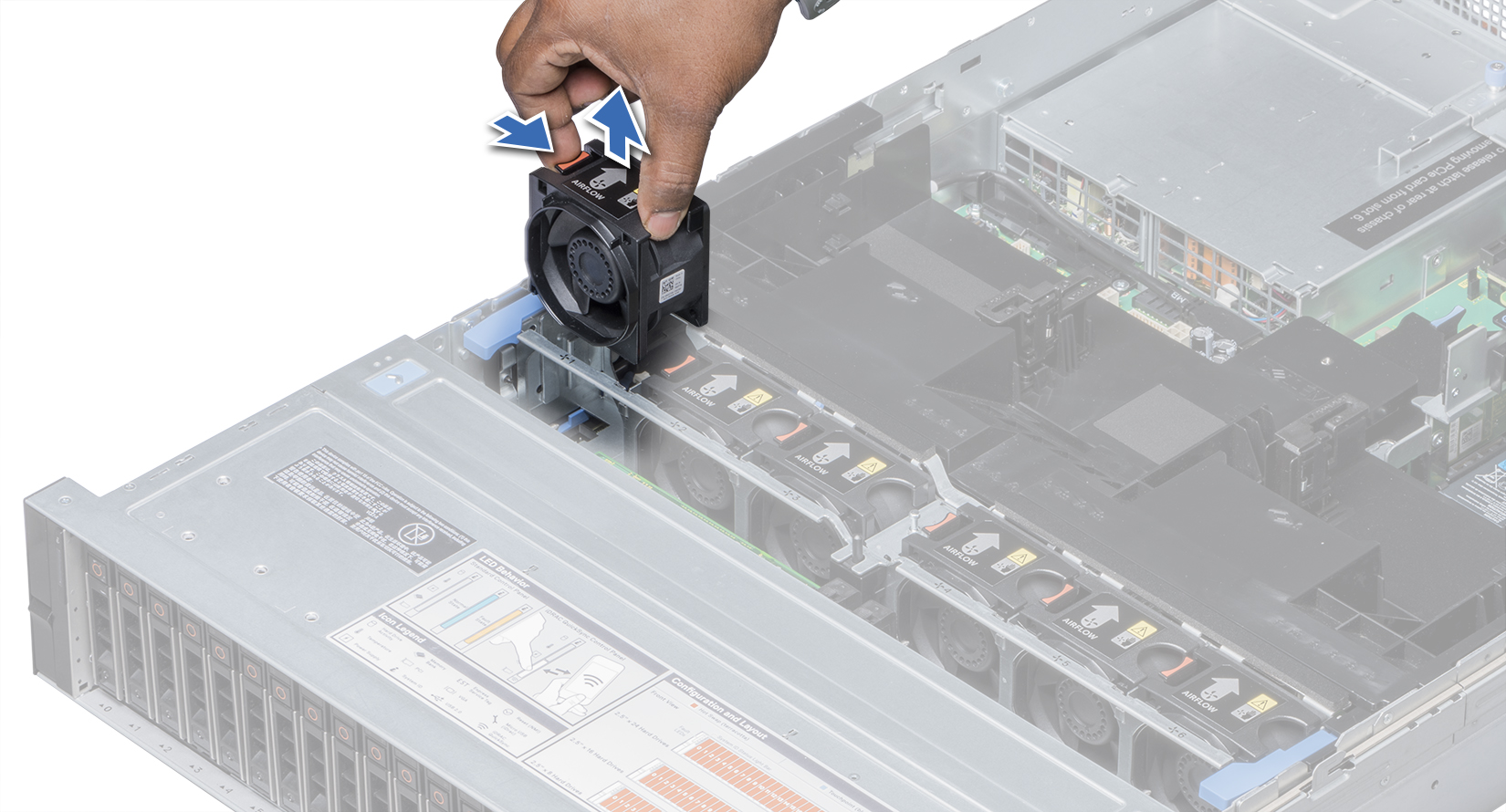

  1. Tryk på frigørelsestappen, og løft køleblæseren ud af køleblæsermodulet

Sådan fjernes blæseren





Sådan monteres en køleblæser

  1. Hold fast i frigørelsestappen, og ret stikket i bunden af køleblæseren ind efter stikket på bundkortet
  2. Skub køleblæseren ind i køleblæsermodulet, indtil frigørelsestappen låser på plads

Sådan monteres blæseren





Sådan fjernes køleblæsermodulet

  1. Løft udløserhåndtagene for at frigøre køleblæsermodulet fra systemet
  2. Hold udløserhåndtagene nede, og løft køleblæsermodulet væk fra systemet

Sådan fjernes blæsermodulet





Sådan monteres køleblæsermodulet

  1. Ret styreskinnerne på køleblæsermodulet ind efter omløbene på systemet
  2. Sænk køleblæsermodulet ned i systemet, indtil køleblæserstikkene går i indgreb med stikkene på bundkortet
  3. Tryk på udløserhåndtagene for at låse køleblæsermodulet fast i systemet

Sådan monteres blæsermodulet

Additional Information

Video om, hvordan du fjerner/installerer en blæser på PowerEdge

Varighed: 00:00:54 (00:00:54)
Når sprogindstillingerne for undertekster er tilgængelige, kan du vælge sprogindstillinger for undertekster ved hjælp af CC-ikonet på denne videoafspiller.

Affected Products

PowerEdge R240, PowerEdge R250, PowerEdge R260, PowerEdge R340, PowerEdge R350, PowerEdge R360, PowerEdge R440, PowerEdge R450, PowerEdge R540, PowerEdge R550, PowerEdge R640, PowerEdge R6415, PowerEdge R650, PowerEdge R650xs, PowerEdge R6515 , PowerEdge R6525, PowerEdge R660, PowerEdge R660xs, PowerEdge R6615, PowerEdge R6625, PowerEdge R670, PowerEdge R740, PowerEdge R740XD, PowerEdge R740XD2, PowerEdge R7415, PowerEdge R7425, PowerEdge R750, PowerEdge R750XA, PowerEdge R750xs, PowerEdge R7515, PowerEdge R7525, PowerEdge R760, PowerEdge R760XA, PowerEdge R760xd2, PowerEdge R760xs, PowerEdge R7615, PowerEdge R7625, PowerEdge R770, PowerEdge R840, PowerEdge R860, PowerEdge R940, PowerEdge R940xa, PowerEdge R960, PowerEdge T340, PowerEdge T350, PowerEdge T360, PowerEdge T440, PowerEdge T550, PowerEdge T560, PowerEdge T620, PowerEdge T630, PowerEdge T640, POWEREDGE VRTX ...
