PowerEdge: Soğutma fanlarını ve aksamını çıkarma ve takma.

Summary: Bu makale, bir Dell sisteminde soğutma fanının nasıl çıkarılacağı ve takılacağı konusunda adım adım bir kılavuz sağlar. Bu talimatlar hem standart hem de yüksek performanslı fanlar için geçerlidir. Bu rehber, soğutma fanı aksamının çıkarılmasını ve takılmasını kapsar. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Önkoşullar

Aşağıdakilere sahip olduğunuzdan emin olun:

  • Yedek bir soğutma fanı
  • Temiz ve statik elektrik olmayan bir çalışma alanı
  • Sistem güç kablosunun sistemle bağlantısı kesilmiş

Soğutma Fanını Çıkarma

  1. Serbest bırakma tırnağına basın ve soğutma fanını soğutma fanı aksamından kaldırın

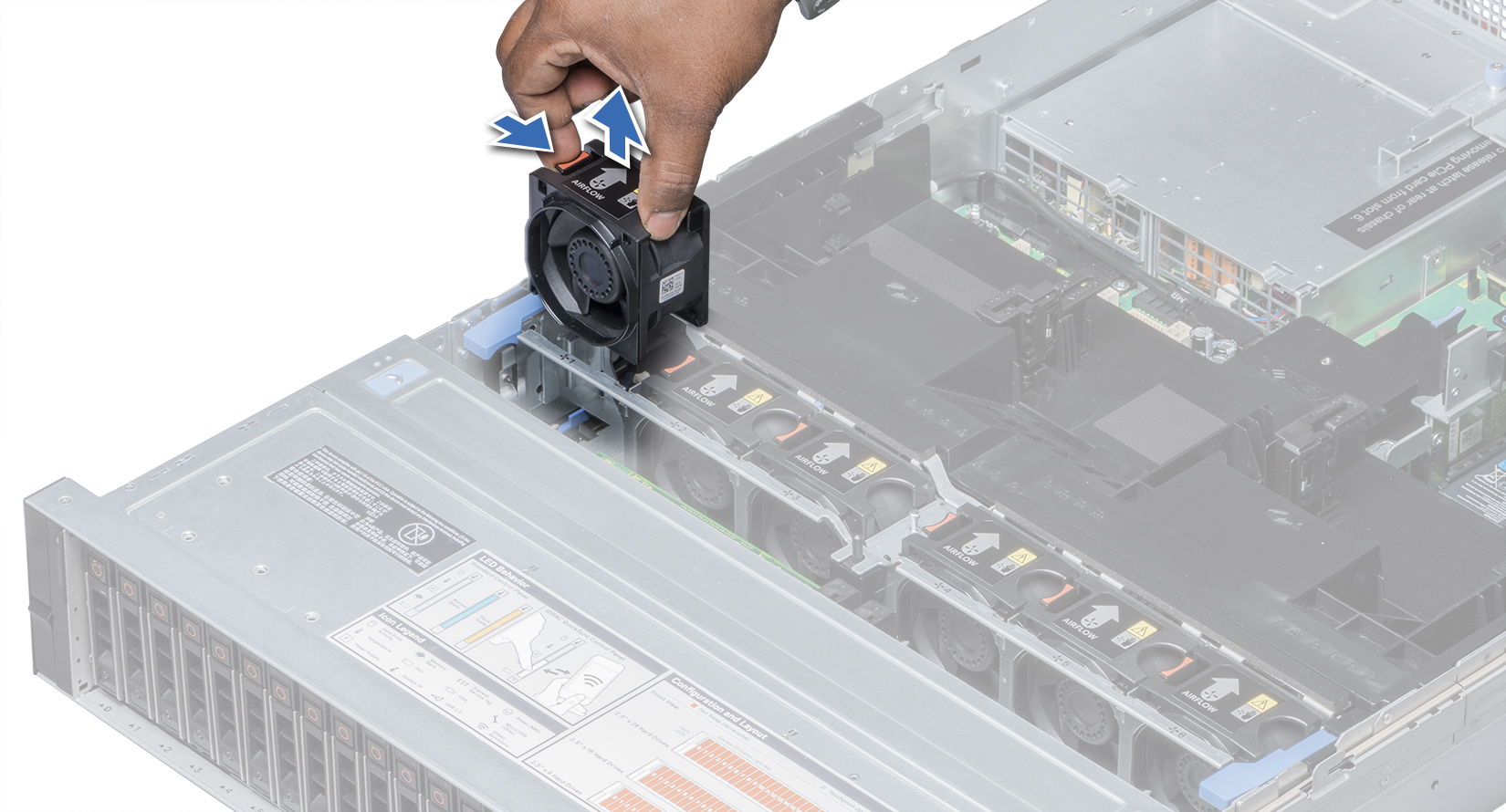

Fanı çıkarma

Soğutma Fanını Takma

  1. Serbest bırakma tırnağını tutarak, soğutma fanının tabanındaki konektörü sistem kartı üzerindeki konektör ile hizalayın
  2. Soğutma fanını, serbest bırakma tırnağı yerine kilitlenene kadar soğutma fanı aksamına kaydırın

Fanı takma

Soğutma fanı aksamını çıkarma.

  1. Soğutma fanı aksamının sistemdeki kilidini açmak için serbest bırakma kollarını kaldırın
  2. Serbest bırakma kollarını tutun ve soğutma fanı aksamını sistemin dışına kaldırın

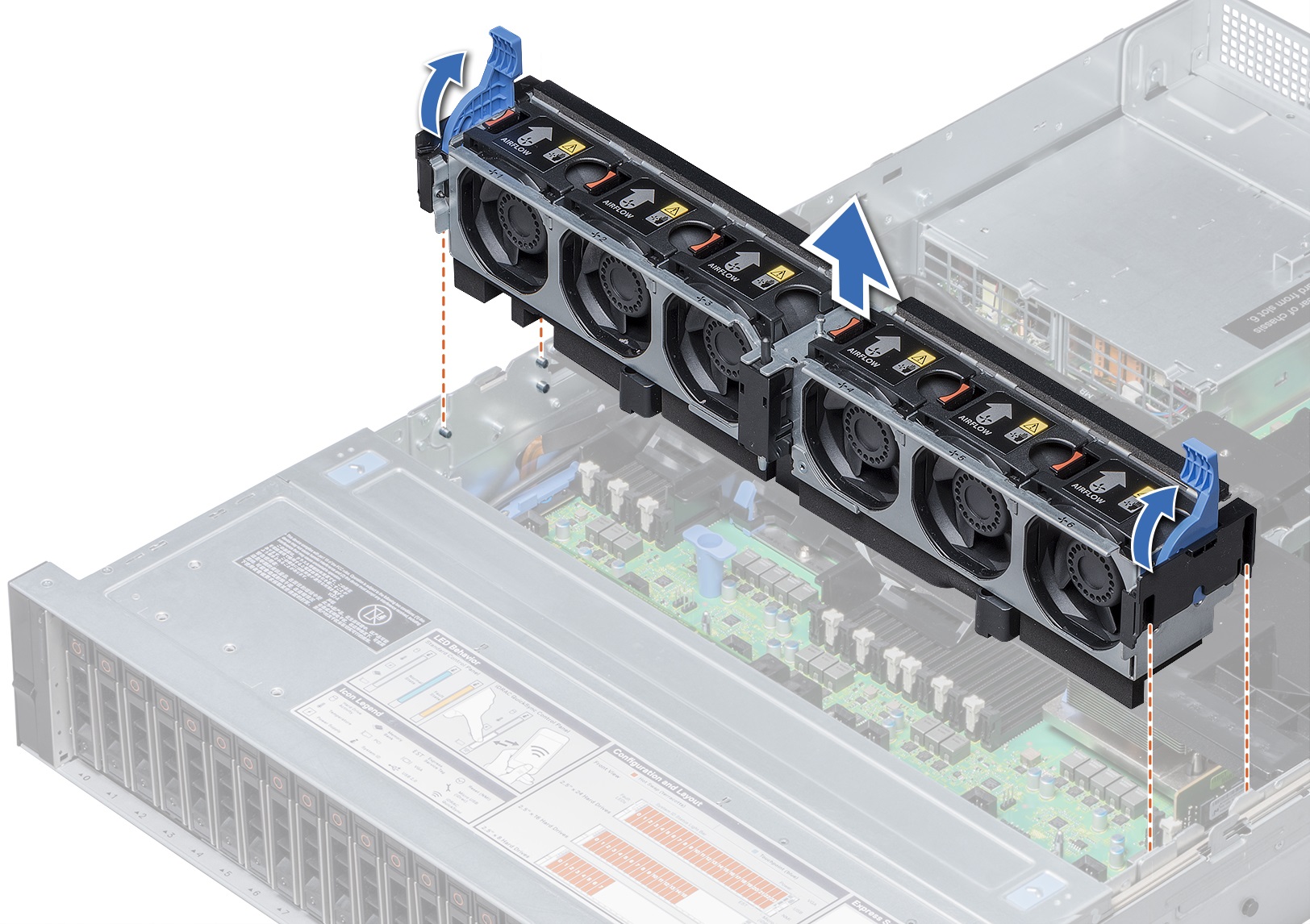

Fan aksamını çıkarma

Soğutma fanı aksamını takma.

  1. Soğutma fanı aksamındaki kılavuz raylarını sistemdeki ayaklarla hizalayın
  2. Soğutma fanı konnektörleri sistem kartındaki konnektörlere oturana kadar soğutma fanı aksamını sisteme indirin
  3. Soğutma fanı aksamını sisteme kilitlemek için serbest bırakma kollarına basın

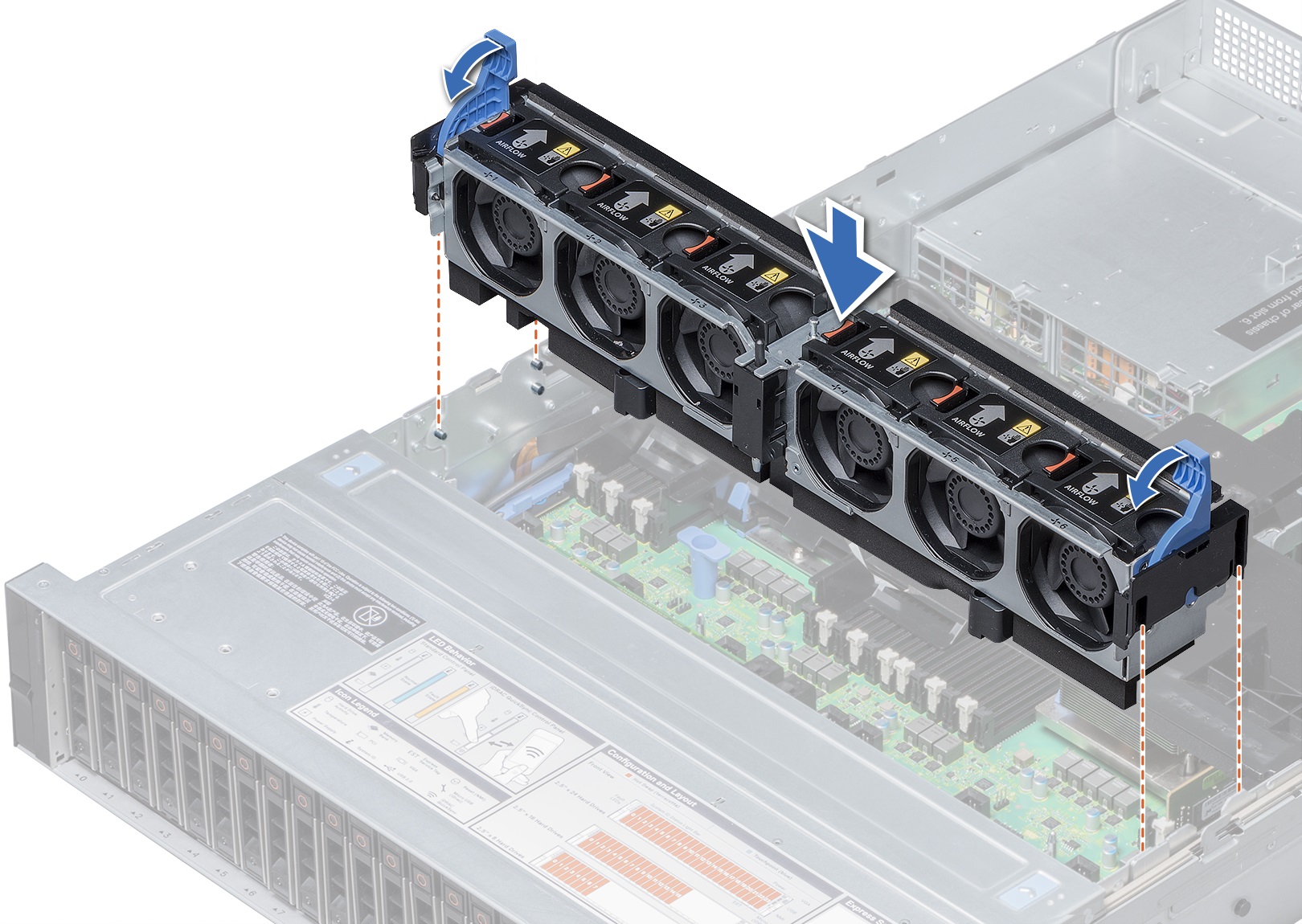

Fan aksamını takma

Additional Information

PowerEdge de Fan çıkarma ve takma ile ilgili video.

Süre: 00:00:54 (00:00:54)
Mümkün olduğunda, bu video oynatıcıdaki CC simgesi kullanılarak altyazı (altyazılar) dil ayarları seçilebilir.
