Всі продукти: Забруднення, такі як пил на кінцевій поверхні оптоволоконного роз'єму, спричиняють низьку продуктивність введення

• Чому не варто ігнорувати очищення волоконно-оптичних кабелів
• Особливості огляду волоконно-оптичних кабелів на місці
• Джерела діагностичної інформації
• Як почистити волоконно-оптичний кабель

 Чому очищення кабелів важливе для продуктивності введення системи?

• Надає клієнту вибір, який:
  • Економить час завдяки мультишляхам, полегшуючи очищення кабелів клієнтом у будь-який час
  • Забезпечує резервування, відновлюючи «вниз» у процесі очищення
  • Прискорює відновлення, значно скорочуючи час розв'язання під час очищення
  • Спрощує вирішення проблеми, усуваючи одну з ймовірних причин відмови у разі невдачі очищення

• Визначає ймовірну причину

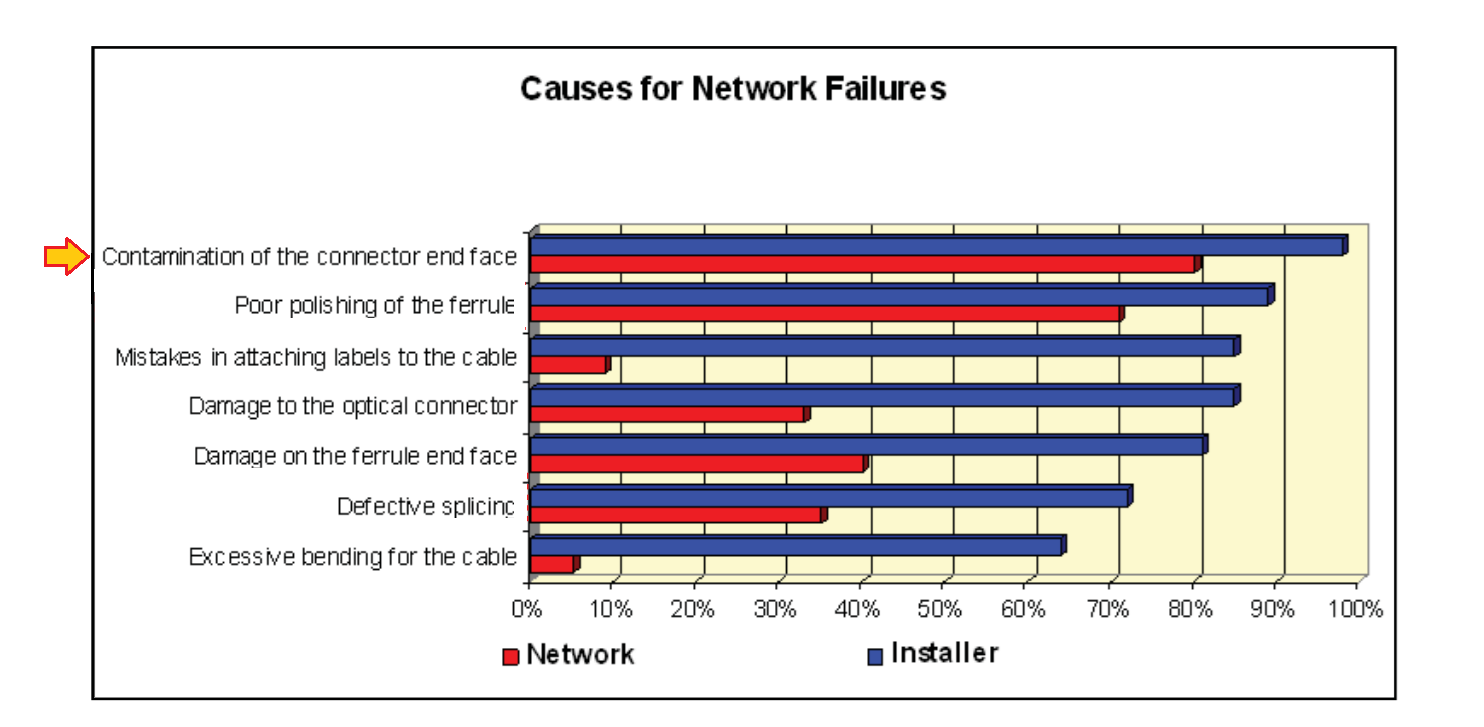

  • У попередньому і масштабному тестовому дослідженні Dell 83% оптичних працівників (понад 500 перевірених) повернулися до Dell після заміни, було встановлено відсутність несправностей. Також у попередньому дослідженні NTT Advanced Technology 98% монтажників (синій) і 80% власників мережі (червоний) повідомили, що проблеми із забрудненням роз'ємів були найбільшою причиною відмов мережі.



Діагностика несправностей волоконно-оптичного кабелю на місці

• Зовнішнє пошкодження — симптоми зовнішніх пошкоджень найчастіше очевидні, оскільки відбувається повна втрата передачі. Оскільки оптоволоконний кабель часто прокладається під підлогою, він може піддаватися впливу шкідників, які гризуть кабелі, або при з'єднанні будівель чи інших майданчиків зовнішні роботи можуть викопати і зламати кабель. Менш очевидні причини пошкодження можуть бути через погану організацію кабелів у стійці, через що кабель затискується між дверцятами стійки або іншим обладнанням. Трос також може бути розтягнутий під час протягування через повітроводи або під натягом при проходженні вузьких просторів. Щоб виявити пошкодження на довгих прокладках кабелю, адміністратор або технічний оператор кабелю повинен використовувати оптичний рефлектометр у часовій області (OTDR), щоб допомогти визначити місце пошкодження.

• Видимих пошкоджень кабелів чи роз'ємів немає. Під час усунення несправностей у дата-центрі ми частіше маємо справу з волоконно-оптичними патч-кабелями і можемо використовувати візуальні сигнали, які генерують світлодіодні індикатори стану на адаптері шини хоста (HBA) або тканинні комутатори, щоб спостерігати, чи відбувається узгодження з'єднання і яка швидкість з'єднання вже погоджена. Операційна система комутатора або утиліта управління HBA часто повідомляє статистику портів для з'єднань, такі як помилки циклічної резервної контрольної суми (CRC), скидання або скидання даних. Якщо ці значення високі, це є сильним індикатором однієї з наступних умов:

1.	Поганий контакт між модулем трансивера та волоконно-оптичним вимикачем або роз'ємом і модулем трансивера оптоволоконного кабелю. Проблеми з продуктивністю можуть виникати, якщо роз'єми волоконно-оптичного кабелю неправильно встановлені. Перевірте кожен роз'єм, щоб визначити, чи це так, і виправте це, правильно їх вставивши. Якщо проблема триватиме, замініть кабель на версію з пружинними роз'ємами, які надійно кріпляться, не вислизнувши з місця.
2.	Пошкоджений волоконно-оптичний кабель, через що скло розбивається всередині або застосовується зовнішня сила, що викликає мікрозгинання. Ретельний візуальний огляд волоконно-оптичного кабелю достатній, щоб виявити помітні дефекти, які вплинули на корпус або провідники. Не потрібно суттєвого пошкодження, щоб вплинути на здатність кабелю працювати належним чином. Доцільно замінити кабель, якщо під час огляду з'явяться якісь проблеми, такі як розриви чи подряпини.
3.	Електрична несправність модуля трансивера на одному або обох кінцях. Це також може бути спричинено неправильними компонентами специфікацій (наприклад, підключення модуля на 8 Гб у комутаторі на 32 Гбіт). Деякі виробники вимикачів чітко визначають, які моделі трансиверів вони офіційно підтримують.
4	Пил або хімічне забруднення на кінцях роз'ємів оптоволоконних кабелів або модуля трансиверів, що заважає проходженню світла. Кабельні роз'єми слід чистити, а при зберіганні — захищати від пилу, частинок або хімічного забруднення.
5	Розтяжка. Компоненти волоконно-оптичного кабелю делікатні і можуть бути пошкоджені, якщо їх розтягнути на відстань, яку він не може комфортно вмістити. Уникайте ризику пошкодження волокон у кабелі, якщо зблизити предмети або отримати кабель відповідної довжини. Розтягування також може відбуватися при натягуванні за оболонку кабелю, а не при використанні рукояток на роз'ємах, призначених для їх встановлення та зняття. Завжди використовуй рукоятки, щоб зняти роз'єм із роз'єму, який його тримає.

Джерела діагностичної інформації

Оптоволоконна кінцева поверхня, як видно через фіброскоп, показує різницю між чистою кінцевою поверхнею та кінцевою поверхнею з пилом.

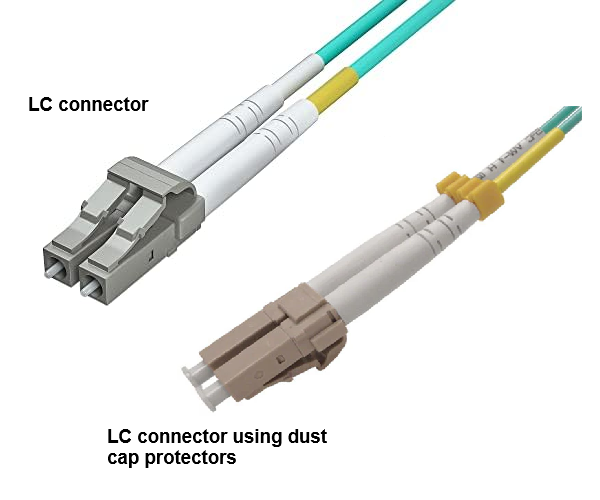

Пил, навіть забруднення олією, що походить від людських пальців на волоконно-оптичних LC-роз'ємах, ускладнює сигналізацію, що призводить до будь-якої або комбінації наступних симптомів:   Переговори зі швидкістю зв'язку нижчою, ніж очікувалося, Часті зупинки виводу хоста та/або спроби повторного підключення Вищі оптичні втрати (дБ). Деградація та низька продуктивність IO іноді з високою затримкою на подібних мережевих шляхах. Часті зміни шляху на хост-мультишляхових з'єднаннях. Метрики портів, такі як відмови лінк, недійсна кількість CRC та некоректна кількість слів передачі

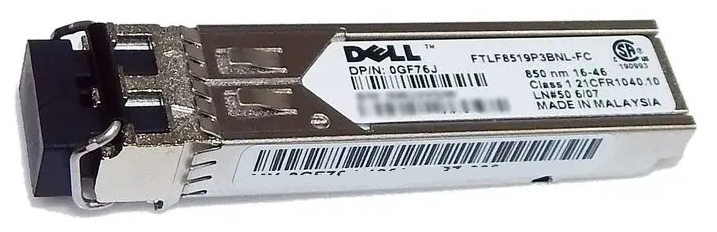

	Трансивер SFP з захистом від кришки пилу.

Якщо у вашому середовищі використовуються оптоволоконні комутатори, метрики портів комутатора можна використовувати для ідентифікації підозрілих трансиверів або оптичних кабелів.

• Connectrix: Як усунути проблеми з вузлом Fibre Channel з портом комутатора або SFP-комунікацією шляхом усунення, Self-Help.

• Connectrix: Як інтерпретувати рівні потужності SFP трансивера TX і RX у рамках усунення несправностей трансивера SFP

Як почистити волоконно-оптичний кабель

Dell Technologies рекомендує провести вологу хімчистку для очищення роз'ємів. Вам потрібно три пункти:

1.	Чиста серветка без ворсу
2.	Рідина для очищення оптоволоконних кабелів.
3.	Засіб для очищення сухих волоконних кабелів.

Перед тим, як чистити волоконно-оптичні роз'єми, переконайтеся, що кабель від'єднаний з обох кінців, і вимкніть будь-які джерела лазера. Завжди носіть захисні окуляри і оглядайте роз'єми перед тим, як їх чистити. Перед встановленням з'єднання роз'єми потрібно оглянути та очистити. Корпус роз'єму слід використовувати для підключення або відключення оптоволокна. На роз'єднані оптоволоконні роз'єми слід встановити захисну кришку. Невикористані ковпачки можна зберігати в герметичному контейнері.

Під час очищення волоконно-оптичних ліній ніколи не слід торкатися кінцевої поверхні роз'єму, а також чисту ділянку серветки або тампона не можна торкатися або повторно використовувати.

Під час використання алкоголю ніколи не слід торкатися частини серветки або тампона, куди його нанесли, або кінчика пляшки для дозування. Спирт легкозаймистий, тому його не слід використовувати поруч із відкритою іскрою. Також ніколи не залишайте залишки спирту на торцевій поверхні, бо це може пошкодити обладнання.

Якщо у вас є доступ до спеціалізованого обладнання, оптоволоконний кінець слід оглянути оптоволокном не менше 200-кратного збільшення, а якщо забруднений — очистити його методом хімчистки.

Якщо ви ніколи раніше цього не робили, подивіться відео з інструкціями.

Волокно не слід використовувати, якщо очищення не вдалося, оскільки забруднення може бути спричинене подряпинами, неправильним поліруванням або іншими пошкодженнями.

Волоконно-оптичний чищей NTT-ATs CLETOP забезпечує ретельне очищення кінцевої поверхні ферулу за допомогою сухої безспиртової тканини. Оператори можуть стабільно досягати високоякісного очищення без використання спирту чи інших розчинників. CLETOP має антистатичні властивості, щоб уникнути повторного прикріплення пилу до кінцевої поверхні після очищення. Набори для чищення волоконно-оптичних засобів доступні у багатьох онлайн-магазинах.

Для масивів зберігання

Протягом наступних кількох років постачальники сховища можуть впровадити Fabric Performance Impact Notification (FPIN), щоб легше ізолювати погано продуктивні компоненти у тканині.
