すべての製品： 「光ファイバー コネクター端面に付着したほこりなどの汚染物質が原因でIOパフォーマンスが低下する」

• 光ファイバー ケーブルのクリーニングが見過ごせない理由
• オンサイトでの光ファイバー ケーブル検査に関する考慮事項
• 診断情報ソース
• 光ファイバー ケーブルのクリーニング方法

 ケーブルのクリーニングがシステムIOパフォーマンスにとって重要なのはなぜですか？

• お客様には次のような選択肢を提供します。
  • マルチパスにより、お客様によるケーブルのクリーニングをいつでも容易に行えるため、時間を節約
  • クリーニング プロセスを通じて「ダウン パス」をリカバリーすることで冗長性を確保する
  • クリーニング プロセスを通じて解決時間を大幅に短縮することで、リカバリーを早める
  • クリーニングに失敗した場合に、障害の考えられる原因の1つを排除することで、問題解決を簡素化する

• 考えられる原因を特定する

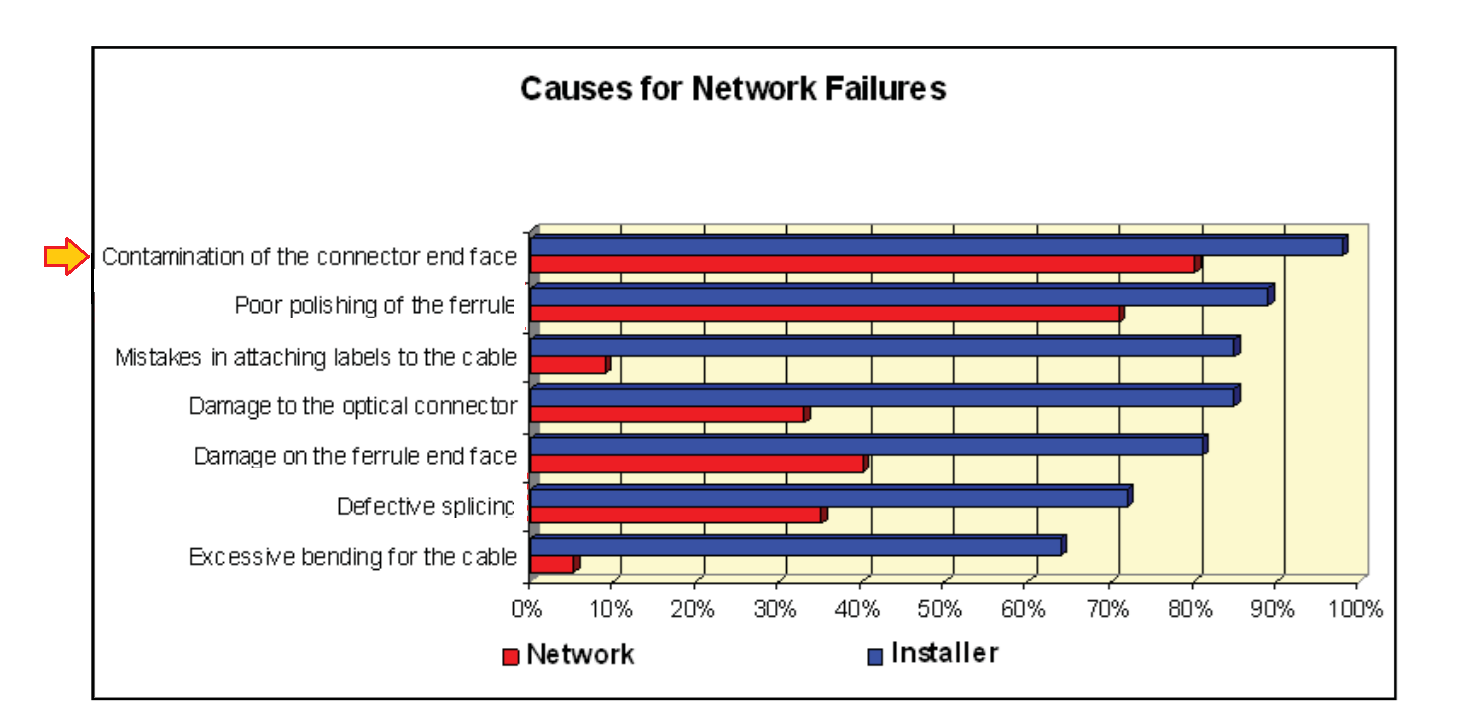

  • Dellによる過去に実施された広範なテスト調査では、交換後にDellに返品された光学装置（500点以上）の83%に障害がないと判断されました。また、NTTアドバンステックの以前の調査では、設置者の98%(青)とネットワーク所有者の80%(赤)が、コネクタの汚れの問題が ネットワーク障害の最大の原因であると報告しています。



オンサイトでの光ファイバー ケーブルのトラブルシューティング

• 外部損傷 - 外部損傷の症状は、伝送が完全に失われることで明らかになることが多いです。ファイバーケーブルは床下に配線されることが多いため、害虫がケーブルを噛んだり、建物や異なる場所をリンクするときに、外部工事がケーブルを掘り起こして破損する可能性があります。損傷の明らかな原因は、ラック内のケーブルの整理が不十分なために、ケーブルがラック ドアまたはその他の機器の間に曲がったことが原因である場合があります。また、ダクト内に通して引き回す際にケーブルが伸びたり、狭い場所を移動するときにケーブルに張力がかかったりすることもあります。長いケーブル配線による損傷を検出するには、管理者またはケーブル保守担当者が光学式時間領域反射率計(OTDR)を使用して損傷の場所を見つける必要があります。

• ケーブルまたはコネクターに目に見える破損がない - データ センターでトラブルシューティングを行う際は、ファイバー オプティックス パッチ ケーブルを扱うことが多くなります。ホスト バス アダプター(HBA)またはファブリック スイッチのLEDステータス ライトによって生成される視覚的な手掛かりを使用して、リンクがネゴシエートされているかどうか、およびネゴシエートされたリンク速度を確認できます。スイッチ オペレーティング システムまたはHBA管理ユーティリティーは、多くの場合、巡回冗長性チェックサム(CRC)エラー、破棄、ドロップなどの接続に関するポート統計情報を報告します。これらの値が高い場合は、次のいずれかの条件の強力な指標です。

1.	トランシーバー モジュールと光ファイバー スイッチ、または光ファイバー ケーブル コネクターとトランシーバー モジュール間の嵌合接続不良。光ファイバケーブルのコネクタが正しく取り付けられていないと、パフォーマンスの問題が発生する可能性があります。各コネクターを確認して該当するかどうかを判断し、正しく挿入して修正します。問題が引き続き発生する場合は、所定の位置からずれることなくしっかりとはまるバネ コネクターを使用するバージョンのケーブルに交換してください。
2.	光ファイバー ケーブルが損傷しているため、ガラスが内部で破損しているか、外部の力が加わってマイクロベンディングが発生しています。光ファイバーケーブルを徹底的に目視検査することで、ケーシングや導体に影響を与えた顕著な欠陥を強調できます。ケーブルが正常に動作する能力に影響を与えるのに、大きな損傷は必要としません。割れや傷などの問題が検査で明らかになった場合は、ケーブルを交換するのが賢明です。
3.	トランシーバー モジュールの片端または両端の電気的障害。これは、誤った仕様のコンポーネント（8Gbモジュールを32Gbスイッチに接続するなど）が原因である可能性もあります。一部のスイッチ メーカーは、公式にサポートするトランシーバー モデルに特化しています。
4	光ファイバー ケーブル コネクターまたはトランシーバー モジュールの端に、光の通過を妨げるほこりや化学物質が付着している。ケーブル コネクターは清掃する必要があり、保管するときはほこり、粒子や化学物質による汚染から保護する必要があります。
5	引き伸ばし光ファイバー ケーブル内のコンポーネントはデリケートなため、無理な距離まで引き伸ばすと損傷する可能性があります。アイテムを近くに移動したり、より適切な長さのケーブルを入手したりして、ケーブル内のファイバーが損傷するリスクを回避してください。コネクターのグリップを使用して取り付け/取り外しをせずに、ケーブルの被膜を引っ張ることによっても、ケーブルが伸びてしまう可能性があります。コネクターを保持しているソケットからコネクターを取り外す際は、必ずグリップを使用してください。

診断情報ソース

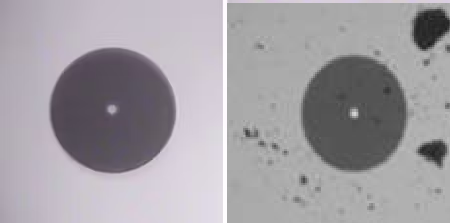

ファイバースコープを通して見た光ファイバーの端面は、きれいな端面とほこりのある端面の違いを示しています。

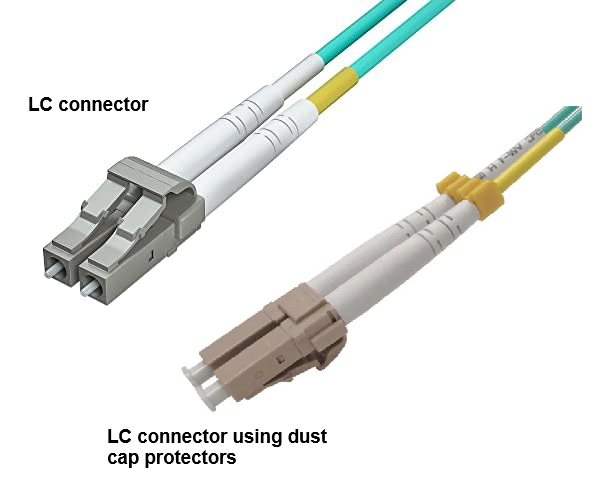

光ファイバーLCコネクターに付着したほこりや、人間の指に由来する油分でさえも、信号伝達を妨げ、次の症状のいずれかまたは組み合わせにつながります。   予想よりも低いリンク速度のネゴシエーション ホストIOの頻繁な中止および/または接続の再試行 光損失(dB)が高くなる。 IOパフォーマンスの劣化と低下。影響を受けるネットワーク パス全体でレイテンシーが高くなることがある。 ホスト マルチパス接続での頻繁なパス変更。 リンク障害、無効なCRC数、無効な転送ワード数などのポート メトリック

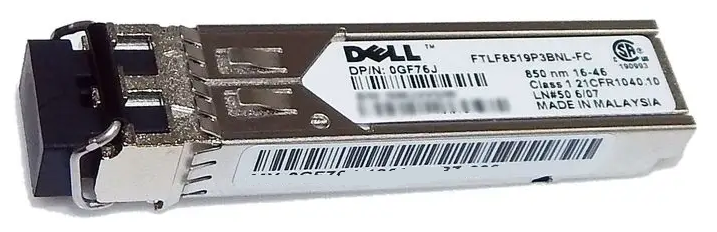

	ダスト キャップ プロテクター付きSFPトランシーバー

お使いの環境でファイバー チャネル スイッチを使用している場合は、スイッチ ポート メトリックを使用して、疑わしいトランシーバーまたは光ケーブルを特定できます。

• Connectrix：Fibre Channelノードをトラブルシューティングして、ポートまたはSFP通信の問題を排除する方法(セルフヘルプ)」

• Connectrix：SFPトランシーバーのトラブルシューティングの一環としてSFPトランシーバーのTXおよびRX電力レベルを解釈する方法

光ファイバー ケーブルのクリーニング方法

デル・テクノロジーズでは、コネクターのクリーニングにウェット ドライ クリーニング プロセスを使用することをお勧めします。次の 3 つのアイテムが必要です。

1.	糸くずの出ないきれいな布
2.	ファイバー ケーブル クリーナー液
3.	乾いたファイバー ケーブル クリーナー

光ファイバー コネクターをクリーニングする前に、ケーブルが両端から外れていることを確認し、レーザー光源の電源を切ります。コネクターを清掃する前に、必ず保護メガネを着用し、コネクターを点検してください。接続する前に、コネクターを検査して清掃する必要があります。ファイバーのプラグの抜き差しには、コネクター ハウジングを使用する必要があります。プラグを抜いたファイバー コネクターには、保護キャップをかぶせる必要があります。未使用のキャップは密閉容器に保管できます。

光ファイバーをクリーニングするときは、コネクターの端面には決して触れないでください。また、ティッシュや綿棒のきれいな部分に触れたり、再利用したりしないようにしてください。

アルコールを使用するときは、ティッシュや綿棒のアルコールが塗布された部分や、アルコール ボトルのディスペンサー先端部分には絶対に触れないでください。アルコールは引火性があるため、火気のある場所では使用しないでください。また、端面にアルコールが残ったままにすると機器を損傷する恐れがあるため、絶対に残さないでください。

専用の機器にアクセスできる場合は、ファイバーの端を少なくとも200倍の倍率のファイバースコープで検査し、汚染されている場合はドライクリーニング方法で洗浄する必要があります。

これまでにこれを行ったことがない場合は、ビデオで手順を確認してください。

クリーニングに失敗した場合、その汚染は引っかき傷、不適切な研磨、またはその他の損傷が原因である可能性があるため、ファイバーを使用しないでください。

NTT-ATの光ファイバー リール式クリーナー「CLETOP」は、アルコールフリーの乾いた布でフェルール端面を徹底的にクリーニングします。オペレーターは、アルコールやその他の溶剤を使わずに、常に高品質のクリーニングを実現できます。CLETOPには帯電防止特性があり、クリーニング後に端面にほこりが再付着するのを防ぎます。光ファイバー クリーニング キットは、多くのオンライン ショップから入手可能です。

ストレージ アレイの場合

今後数年間で、ストレージ ベンダーはファブリックのパフォーマンス インパクト通知(FPIN)を採用して、ファブリック上のパフォーマンスの低いコンポーネントをより簡単に特定する可能性があります。
