Todos os produtos: Contaminantes, como poeira, na extremidade do conector de fibra óptica causam baixo desempenho de E/S

• Por que a limpeza dos cabos de fibra óptica não deve ser negligenciada
• Considerações sobre a inspeção de cabos de fibra óptica no local
• Fontes de informações diagnósticas
• Como limpar o cabo de fibra óptica

 Por que a limpeza de cabos é importante para o desempenho da E/S do sistema?

• Oferece ao cliente uma opção que:
  • Economiza tempo, por meio de vários caminhos, facilitando a limpeza dos cabos pelo cliente a qualquer momento
  • Garante redundância ao recuperar um “caminho inativo” durante o processo de limpeza
  • Acelera a recuperação reduzindo significativamente o tempo de resolução durante o processo de limpeza
  • Simplifica a resolução de problemas eliminando uma das causas prováveis de falha se a limpeza falhar

• Identifica a causa provável

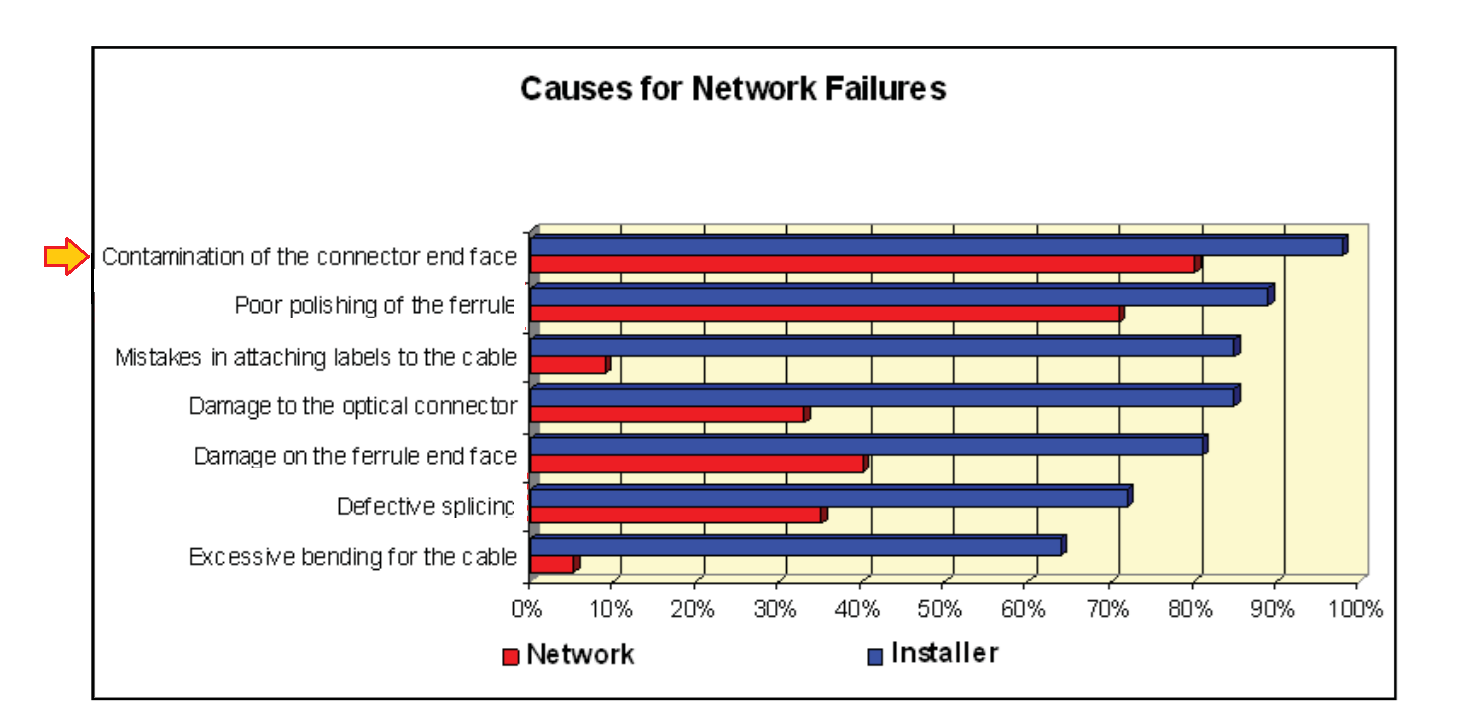

  • Em um abrangente estudo prévio de teste da Dell, 83% dos sistemas ópticos (mais de 500 examinados) retornaram à Dell após a substituição e foram determinados como não apresentando qualquer falha. Além disso, em um estudo anterior da NTT Advanced Technology, 98% dos instaladores (azul) e 80% dos proprietários de rede (vermelho) relataram que problemas com a contaminação do conector eram a maior causa de falha de rede.



Solução de problemas de cabos de fibra óptica no local

• Danos externos — Frequentemente, os sintomas de danos externos não são óbvios pois há perda completa da transmissão. Como o cabo de fibra é muitas vezes roteado sob o piso, ele pode estar sujeito a cabos de mastigação de vermes ou ao ligar edifícios ou locais diferentes obras externas podem desenterrar e quebrar o cabo. Causas menos óbvias de danos podem ser causadas pela má organização dos cabos no rack, fazendo com que o cabo fique preso entre as portas do rack ou outros equipamentos. O cabo também pode ser esticado quando puxado através de dutos ou colocado sob tensão quando instalado em espaços apertados. Para detectar danos em cabos longos, o administrador ou o responsável pela manutenção do cabo deve usar um reflectômetro óptico no domínio do tempo (OTDR) para ajudar a encontrar a localização do dano.

• Nenhum dano visível aos cabos ou conectores - Durante a solução de problemas no data center, estamos lidando com cabos de patch de fibra óptica com mais frequência e podemos usar pistas visuais geradas pelas luzes de status de LED no adaptador de barramento host (HBA) ou nos switches de fabric para observar se o link está sendo negociado e qual velocidade do link foi negociada. O sistema operacional do switch ou o utilitário de gerenciamento HBA geralmente relatará estatísticas de porta para conexões como erros de CRC (soma de verificação de redundância cíclica), descartes ou quedas. Se esses valores forem altos, então é um forte indicador de uma das seguintes condições:

1.	Contato de acoplamento incorreto entre o módulo transceptor e o switch de fibra óptica ou o conector do cabo de fibra óptica e o módulo transceptor. Problemas de desempenho podem ocorrer quando os conectores do cabo de fibra óptica não estão instalados corretamente. Verifique cada um dos conectores para determinar se esse é o caso e retifique-o inserindo-o corretamente. Se o problema persistir, substitua o cabo por uma versão que use conectores com mola que se encaixem firmemente sem escorregar do lugar.
2.	Cabo de fibra óptica danificado de modo que o vidro esteja quebrado internamente ou uma força externa esteja sendo aplicada para causar microflexão. Uma inspeção visual minuciosa do cabo de fibra óptica é suficiente para destacar quaisquer defeitos proeminentes que tenham afetado o invólucro ou os condutores. Não é necessária uma quantidade significativa de danos para afetar a capacidade do cabo de funcionar corretamente. É prudente substituir o cabo se algum problema se tornar aparente na inspeção, como rachaduras ou arranhões.
3.	Falha elétrica no módulo transceptor em uma ou ambas as extremidades. Também pode ser causada pelos componentes de especificação incorreta (por exemplo, conectar um módulo de 8 Gb a um switch de 32 Gb). Alguns fabricantes de switch são específicos sobre quais modelos de transceptor eles suportam oficialmente.
4	Poeira ou contaminação química nas extremidades dos conectores do cabo de fibra óptica ou do módulo transceptor, impedindo a passagem da luz. Os conectores dos cabos devem ser limpos e, quando armazenados, devem ser protegidos contra partículas de poeira ou contaminação química.
5	Estiramento. Os componentes internos de um cabo de fibra óptica são delicados e podem ser danificados se esticados em uma distância que não podem acomodar confortavelmente. Evite o risco de as fibras dentro do cabo serem danificadas, aproximando os itens ou obtendo um cabo de comprimento mais adequado. O estiramento também pode ocorrer ao puxar pela capa do cabo em vez de usar as alças nos conectores, projetadas para serem usadas para encaixá-los e removê-los. Sempre use as alças para remover o conector do soquete que o prende.

Fontes de informações diagnósticas

Face final de fibra óptica vista através do fibroscópio mostrando a diferença entre uma face final limpa e uma face final com poeira.

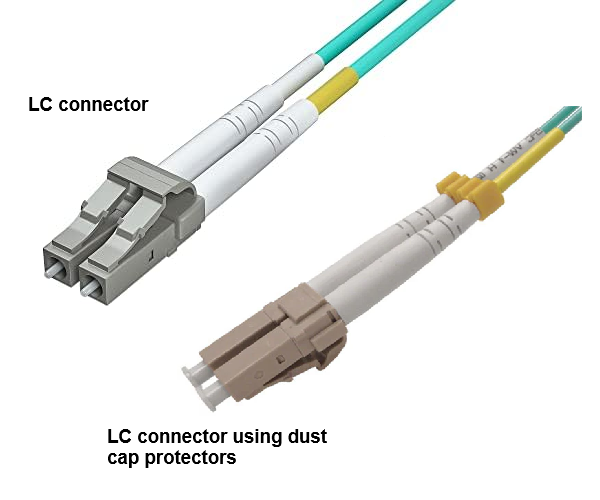

A poeira nos conectores LC de fibra óptica, ou mesmo a contaminação por óleo originada pelo contato com um dedo, impede a sinalização e leva a um dos seguintes sintomas ou uma combinação entre eles:   Negociação de velocidade de link abaixo do esperado Anulações e/ou novas tentativas de conexão frequentes de E/S do host Maior perda óptica (dB). Desempenho de E/S degradado e fraco, às vezes, com alta latência nos caminhos de rede afetados. Alterações frequentes de caminho em conexões de múltiplos caminhos do host. Métricas da porta como falhas de link, contagem de CRC inválida e contagem de palavras de transmissão inválida

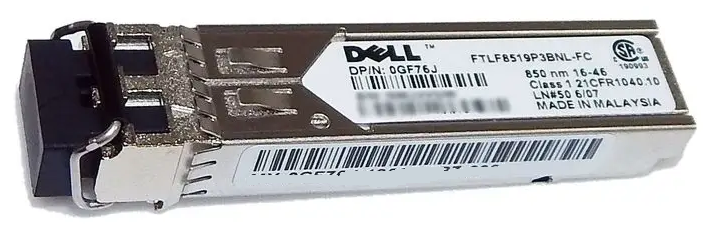

	Transceptor SFP com tampa protetora contra poeira.

Se seu ambiente usa switches fibre channel, as métricas da porta do switch podem ser usadas para identificar transceptores ou cabos ópticos suspeitos.

• Connectrix: Como solucionar problemas de comunicação do nó Fibre Channel com a porta do switch ou SFP por eliminação, autoajuda.

• Connectrix: Como interpretar os níveis de potência de TX e RX do transceptor SFP como parte da solução de problemas do transceptor SFP

Como limpar o cabo de fibra óptica

A Dell Technologies recomenda um processo de lavagem a seco úmida para limpar os conectores. Você precisa de três itens:

1.	Um lenço limpo que não solte fiapos
2.	Fluido para limpeza do cabo de fibra.
3.	Um limpador a seco de cabos de fibra.

Antes de limpar os conectores de fibra óptica, certifique-se de que o cabo esteja desconectado de ambas as extremidades e desligue todas as fontes de laser. Use sempre óculos de segurança e inspecione os conectores antes de limpá-los. Antes de fazer uma conexão, os conectores devem ser inspecionados e limpos. Um compartimento de conector deve ser usado para conectar ou desconectar uma fibra. Uma tampa protetora deve ser colocada nos conectores de fibra desconectados. As tampas não usadas podem ser mantidas em um recipiente lacrado.

Ao limpar a fibra óptica, a face da extremidade do conector nunca deve ser tocada e a área limpa de um tecido ou cotonete não deve ser tocada ou reutilizada.

Ao usar álcool, a parte de um tecido ou cotonete em que ele foi aplicado ou a ponta dosadora do frasco de álcool nunca devem ser tocadas. O álcool é inflamável, por isso não deve ser usado perto de uma faísca ativa. Além disso, nunca deixe resíduos de álcool na face da extremidade, pois isso pode danificar o equipamento.

Se você tiver acesso a equipamentos especializados, a extremidade da fibra deve ser inspecionada com um escopo de fibra de pelo menos 200x de ampliação, e se estiver contaminada, deve ser limpa com o método de limpeza a seco.

Se você nunca fez isso antes, assista ao vídeo para obter instruções.

A fibra não deverá ser usada se a limpeza não for bem-sucedida, porque a contaminação pode ser decorrente de arranhões, polimento inadequado ou algum outro dano.

O limpador tipo bobina de fibra óptica CLETOP da NTT-AT fornece uma limpeza completa da face da extremidade da virola usando um pano seco sem álcool. Os operadores podem fazer uma limpeza consistente e de alta qualidade sem álcool ou outros solventes. O CLETOP tem propriedades antiestáticas para evitar que a poeira fixe novamente na face da extremidade após a limpeza. Kits de limpeza de fibra óptica estão disponíveis em muitos varejistas on-line.

Para storage arrays

Nos próximos anos, os fornecedores de armazenamento podem adotar a Notificação de Impacto no Desempenho do Fabric (FPIN) para ajudar a isolar mais facilmente componentes com baixo desempenho em um fabric.


• Alerta do storage center: como solucionar problemas de erro de caminho inativo entre o Fibre Channel de um storage center e um servidor

• KB de implementação: Dell EMC Unity: Como solucionar problemas de conectividade de porta Fibre Channel no Unity.

• KB de implementação: Dell EMC Unity: Como identificar os cabos de fibra compatíveis

• Solutions Enabler: Como verificar os níveis de luz de SFPs associados às portas FA em um array PowerMax

• Mensagens FPIN (Fabric Performance Impact Notification, notificação sobre o impacto do desempenho do fabric), o que são e o que significam
