Wszystkie produkty: Zanieczyszczenia, takie jak kurz na powierzchni czołowej złącza światłowodowego, powodują słabe działanie operacji we/wy

• Dlaczego nie należy zapominać o czyszczeniu kabli światłowodowych
• Uwagi dotyczące kontroli kabli światłowodowych w obiekcie
• Źródła informacji diagnostycznych
• Czyszczenie kabla światłowodowego

 Dlaczego czyszczenie kabli jest ważne dla wydajności we/wy systemu?

• Zapewnia klientowi opcję, która:
  • Oszczędza czas, dzięki wielu ścieżkom, ułatwiając klientowi czyszczenie kabli w dowolnym momencie
  • Zapewnia nadmiarowość, przywracając sprawność wyłączonej ścieżki przez wyczyszczenie jej
  • Przyspiesza odzyskiwanie dzięki skróceniu czasu rozwiązywania problemów w procesie czyszczenia
  • Upraszcza rozwiązywanie problemów, eliminując jedną z możliwych przyczyn awarii w przypadku niepowodzenia czyszczenia

• Wskazuje prawdopodobną przyczynę
  • W poprzednim i szeroko zakrojonym badaniu testowym firmy Dell w 83% elementów optycznych (z ponad 500 zbadanych) zwróconych do firmy Dell nie wykryto żadnej usterki. Ponadto, w poprzednim badaniu przeprowadzonym przez NTT Advanced Technology, 98% instalatorów (kolor niebieski) i 80% właścicieli sieci (kolor czerwony) zgłosiło, że problemy z zanieczyszczeniem złączy były największą przyczyną awarii sieci.



Rozwiązywanie problemów z kablem światłowodowym w obiekcie

•  Objawy uszkodzeń zewnętrznych są zazwyczaj oczywiste, ponieważ występuje całkowita utrata transmisji. Ponieważ kabel światłowodowy jest często poprowadzony pod podłogą, może być narażony na szkodniki lub podczas łączenia budynków lub różnych miejsc prace zewnętrzne mogą wykopać i zerwać kabel. Mniej oczywistymi przyczynami uszkodzeń może być niewłaściwa organizacja kabli w szafie serwerowej, która prowadzi do zaciśnięcia kabla między drzwiczkami szafy lub innymi urządzeniami. Kabel może również być rozciągnięty podczas przeciągania go przez rury lub jeśli jest poddawany naprężeniu podczas umieszczania w wąskich przestrzeniach. W celu wykrycia uszkodzeń na długich odcinkach kabli, administrator lub konserwator kabla musi użyć optycznego reflektometru w dziedzinie czasu (OTDR), aby pomóc w ustaleniu lokalizacji uszkodzenia.

• Brak widocznych uszkodzeń kabli i złączy — podczas rozwiązywania problemów w centrum danych częściej korzystamy ze światłowodowych kabli krosowych i możemy korzystać z sygnałów wizualnych generowanych przez lampki stanu diod LED na karcie magistrali hosta (HBA) lub przełącznikach sieci szkieletowej, aby sprawdzić, czy połączenie jest negocjowane i jaka szybkość łącza została wynegocjowana. System operacyjny przełącznika lub narzędzie do zarządzania kartą HBA często zgłasza statystyki portów dla połączeń, takie jak błędy sumy kontrolnej cyklicznej nadmiarowości (CRC), odrzucenia lub porzucenia. Jeśli te wartości są wysokie, jest to silny wskaźnik jednego z następujących warunków:

1.	Słaby kontakt między modułem przekaźnika a przełącznikiem światłowodowym lub złączem kabla światłowodowego a modułem przekaźnika. Problemy z wydajnością mogą wystąpić, gdy złącza kabla światłowodowego nie są prawidłowo dopasowane. Sprawdź każde ze złączy, aby ustalić, czy tak jest, i napraw je, wkładając je prawidłowo. Jeśli problem nadal występuje, wymień kabel na taki, który wykorzystuje złącza sprężynowe, które są dobrze dopasowane, ale nie wysuwają się z miejsca.
2.	Uszkodzenie kabla światłowodowego poprzez połamanie włókien w środku lub powstanie mikrozgnieceń wskutek działania siły zewnętrznej. Dokładna kontrola wzrokowa kabla światłowodowego wystarczy, aby wskazać wszelkie widoczne wady, które wpłynęły na obudowę lub przewody. Nie potrzeba znacznych uszkodzeń, aby wpłynąć na zdolność kabla do prawidłowej pracy. W przypadku wykrycia jakichkolwiek problemów, takich jak pęknięcia lub zarysowania, zaleca się wymianę kabla.
3.	Usterka elektryczna modułu przekaźnika na jednym lub obu końcach. Może to być również spowodowane nieprawidłowymi elementami specyfikacji (np. podłączeniem modułu 8 Gb w przełączniku 32 Gb). Niektórzy producenci przełączników określają, które modele nadajników-odbiorników są oficjalnie obsługiwane.
4	Zanieczyszczenia pyłowe lub chemiczne na końcach złączy kabli światłowodowych lub modułu przekaźników, które utrudniają przechodzenie światła. Złącza kabli należy czyścić, a gdy są przechowywane, chronić przed cząsteczkami kurzu lub zanieczyszczeniami chemicznymi.
5	Rozciągnięcie. Elementy znajdujące się w włóknie światłowodu są delikatne i mogą ulec uszkodzeniu, jeśli rozciągnięte zostaną na odległość, której nie są w stanie obsłużyć. Unikaj ryzyka uszkodzenia włókien w kablu, przesuwając elementy bliżej siebie lub uzyskując kabel o bardziej odpowiedniej długości. Rozciąganie może również wystąpić w wyniku ciągnięcia za płaszcz kabla zamiast używania uchwytów na złączach przeznaczonych do ich montażu i demontażu. Zawsze używaj uchwytów, aby wyjąć złącze z gniazda, w którym się znajduje.

Źródła informacji diagnostycznych

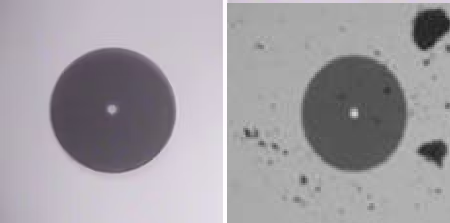

Powierzchnia czołowa światłowodu widziana przez światłoskop pokazująca różnicę między czystą powierzchnią czołową a powierzchnią czołową z kurzem.
Kurz, a nawet tłusta warstwa pozostała po dotknięciu palcami, może osadzać się na złączach kabli światłowodowych, obniżając przepustowość dla sygnału i powodując następujące problemy:   Negocjowanie szybkości łącza niższej niż oczekiwana Częste przerwanie operacji we/wy hosta i/lub ponawianie próby nawiązania połączenia Wyższa utrata optyczna (dB). Zdegradowana i niska wydajność IO (wejście/wyjście) czasami z wysokim opóźnieniem na dotkniętych ścieżkach sieciowych. Częste zmiany ścieżki w połączeniach wielościeżkowych hosta. Metryki portów, takie jak awarie łącza, nieprawidłowa liczba CRC i nieprawidłowa liczba słów transmisji

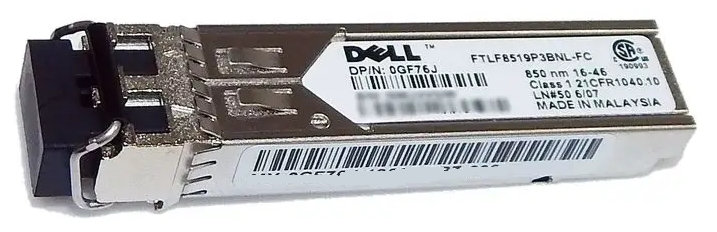

	Przekaźnik SFP z osłoną przeciwpyłową.

Jeśli środowisko używa przełączników kanału światłowodowego, metryki portów przełączników mogą służyć do identyfikowania podejrzanych przekaźników lub kabli optycznych.

• Connectrix: Jak rozwiązywać problemy z komunikacją między węzłem Fibre Channel a portem przełącznika lub SFP poprzez eliminację, samodzielna pomoc.

• Connectrix: Jak interpretować poziomy mocy TX i RX nadajnika-odbiornika SFP w ramach rozwiązywania problemów z nadajnikiem-odbiornikiem SFP

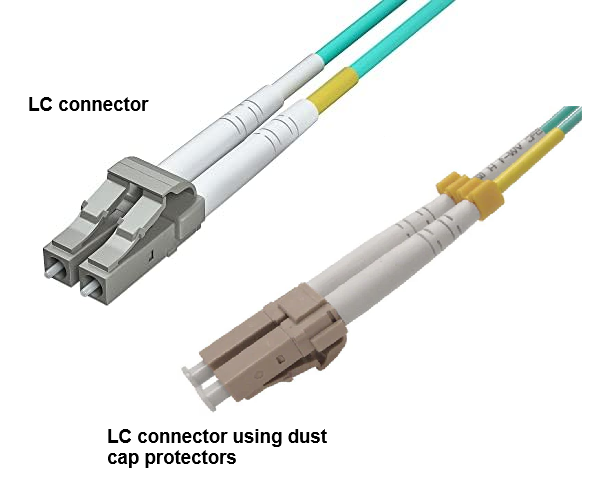

Czyszczenie kabla światłowodowego

Firma Dell Technologies zaleca czyszczenie złączy na mokro i na sucho. Potrzebne są trzy elementy:

1.	Czysta ściereczka niestrzępiąca się
2.	Płyn do czyszczenia kabli światłowodowych.
3.	Środek do czyszczenia suchych kabli światłowodowych.

Przed przystąpieniem do czyszczenia złączy światłowodowych należy upewnić się, że kabel jest odłączony od obu końców i wyłącz wszystkie źródła laserowe. Przed przystąpieniem do czyszczenia należy zawsze nosić okulary ochronne i sprawdzać złącza. Przed podłączeniem należy sprawdzić i wyczyścić złącza. Do podłączania lub odłączania światłowodu należy użyć obudowy złącza. Na odłączonych złączach światłowodowych należy umieścić osłonę ochronną. Nieużywane nakładki można przechowywać w szczelnym pojemniku.

Podczas czyszczenia włókien optycznych, powierzchnia końcówki złącza nigdy nie powinna być dotykana, a także czysta część chusteczki lub patyczka do czyszczenia nie powinna być dotykana ani ponownie użyta.

Podczas używania alkoholu nigdy nie należy dotykać części chusteczki lub wacika, na którą został on nałożony, ani końcówki dozownika butelki z alkoholem. Alkohol jest łatwopalny, więc nie należy go używać w obszarach z występującymi iskrami. Nie należy pozostawiać pozostałości alkoholu na powierzchni czołowej, ponieważ może to spowodować uszkodzenie sprzętu.

Jeśli masz dostęp do specjalistycznego sprzętu, końcówkę światłowodu należy sprawdzić za pomocą światłowodu o powiększeniu co najmniej 200x, a jeśli jest zanieczyszczona, należy ją wyczyścić metodą czyszczenia na sucho.

Jeśli nigdy wcześniej tego nie robiłeś, obejrzyj film, aby uzyskać instrukcje.

Nie należy używać włókna, jeśli czyszczenie nie powiedzie się, ponieważ zanieczyszczenie może być spowodowane zarysowaniami, nieprawidłowym polerowaniem lub innymi uszkodzeniami.

Przyrząd do czyszczenia złączy światłowodowych CLEOTOP firmy NTT-AT pozwala dokładnie oczyścić powierzchnię czołową skuwki złącza na sucho, bez alkoholu. Operatorzy mogą konsekwentnie osiągnąć wysoką jakość czyszczenia bez alkoholu lub innych rozpuszczalników. CLETOP ma właściwości antystatyczne, aby uniknąć ponownego przymocowania kurzu do powierzchni czołowej po czyszczeniu. Zestawy do czyszczenia światłowodów są dostępne w wielu sklepach internetowych.

Dla macierzy pamięci masowych

W ciągu najbliższych kilku lat dostawcy pamięci masowej mogą wdrożyć powiadamianie o wpływie na wydajność sieci szkieletowej (FPIN), aby łatwiej izolować elementy o niskiej wydajności w sieci szkieletowej.


• Alert centrum pamięci masowej: rozwiązywanie problemów z wyłączeniem ścieżki światłowodowej centrum pamięci masowej z powodu błędu serwera

• Wdrażanie pakietu KB: Dell EMC Unity: Jak rozwiązać problem z łącznością portu Fibre Channel w Unity.

• Wdrażanie pakietu KB: Dell EMC Unity: Identyfikowanie obsługiwanych kabli światłowodowych

• Solutions Enabler: Sprawdzanie poziomów oświetlenia SFP powiązanych z portami FA w macierzy PowerMax

• Komunikaty FPIN (powiadomienia o wpływie na wydajność sieci szkieletowej), czym są i co oznaczają
