Guía de desmontaje y extracción de unidades reemplazables de cliente (CRU) en OptiPlex 7070 Ultra

Resumen: Este artículo es una guía para la extracción de aquellas partes de la computadora de escritorio Dell OptiPlex 7070 Ultra que, según el estudio de Dell, cualquier persona puede extraer y reemplazar sin problemas. ...

Este artículo se aplica a Este artículo no se aplica a Este artículo no está vinculado a ningún producto específico. No se identifican todas las versiones del producto en este artículo.
Consulte estos recursos

Síntomas

Estas guías son una orientación paso a paso para la extracción segura de piezas consideradas unidades reemplazables de cliente (CRU) de un sistema OptiPlex 7070 Ultra. (Las CRU son las piezas del sistema que no necesitan un ingeniero para retirarlas ni reemplazarlas.) Las guías también incluirán imágenes para mostrar a qué piezas corresponde.

Índice:

  1. Guía de extracción de CRU
  2. Instrucciones para la eliminación



Guía de retiro



Si en estas guías no se aborda lo que desea realizar, consulte el Manual del sistema.

En el siguiente artículo, se proporciona información sobre las prácticas seguras que debe tener en cuenta antes de trabajar con equipos eléctricos.


Volver al principio



Instrucciones para la eliminación



SLN318861_en_US__1icon Nota: Haga clic en el título de la sección que desea abrir para ver los contenidos.



|



Herramientas para el desmontaje



1 Destornillador pequeño con punta de cruz 2 Punzón de plástico
3 Destornillador pequeño de punta plana

SLN318861_en_US__1icon Nota: Tenga presente que, si utiliza un destornillador grande de punta plana o con punta de cruz, puede dañar la cabeza de los tornillos. Como resultado, esto podría hacer que su extracción sea imposible sin herramientas especializadas, las cuales no están disponibles para nuestros ingenieros en el sitio.



  1. Instrucciones previas a la extracción de la cubierta frontal:

    1. Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados apropiadamente

    2. Desconecte cables de teléfono, de red o de USB de la computadora

    3. Desconecte la computadora y todos los dispositivos de las tomas eléctricas

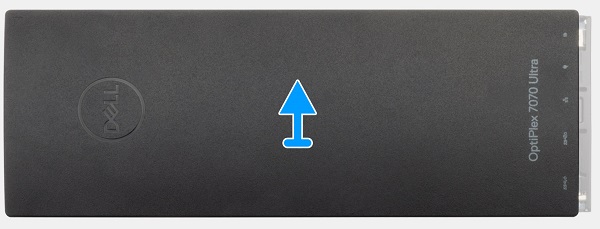

  2. Con el sistema sobre su parte posterior, empuje la cubierta frontal hacia la parte superior de la PC hasta que se suelte del chasis

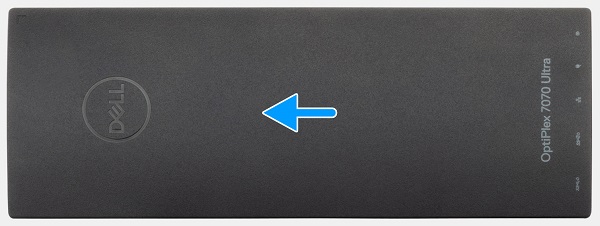

OptiPlex de la cubierta posterior

  1. Levante la cubierta y retítela de la computadora

Extracción de optiplex de la cubierta posterior



  1. Instrucciones previas a la extracción de la unidad de disco duro (HDD) de 2,5":

    1. Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados apropiadamente

    2. Desconecte cables de teléfono, de red o de USB de la computadora

    3. Desconecte la computadora y todos los dispositivos de las tomas eléctricas

    4. Extraiga la cubierta frontal

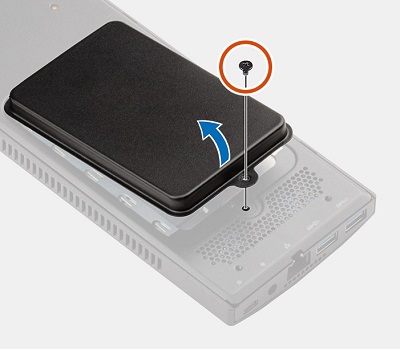

  1. El HDD se encuentra en la parte posterior del sistema en un panel giratorio. Quite el tornillo único que fija el ensamblaje de la HDD a la parte posterior del sistema y abra la puerta con el HDD

Extracción del HDD

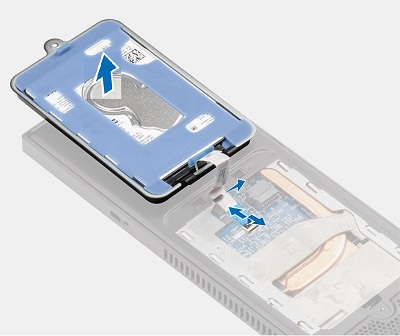

  1. Levante la lengüeta de fijación en el conector ZIF, desconecte el cable y desenrute el cable de la ranura en el chasis, y quite el HDD y la puerta del sistema

Desconexión del conector de HDD

SLN318861_en_US__1icon Nota: Tome nota del enrutamiento del cable del HDD antes de quitarlo. Recuerde que tendrá que volver a colocar este cable cuando encaje en el nuevo HDD y no desee doblar ni dañar el cable plano.

  1. Tire de la lengüeta de goma azul de la funda protectora en el lado opuesto al cable del HDD y levante el módulo de HDD para quitarlo de la puerta del ensamblaje

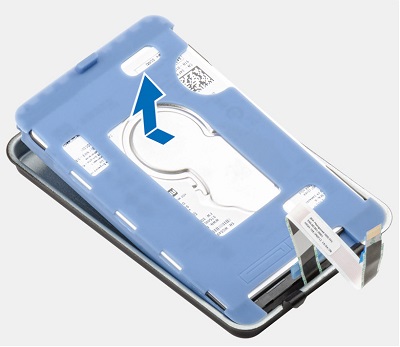

Extracción de la lengüeta de goma del HDD

  1. Desconecte el cable del HDD y tire de una esquina del lado abierto de la funda protectora desde la parte inferior del HDD

Extracción de la lengüeta de goma del HDD

  1. Una vez que tenga un lado del HDD fuera del extremo abierto de la funda protectora, tire de la funda para quitarla de la HDD

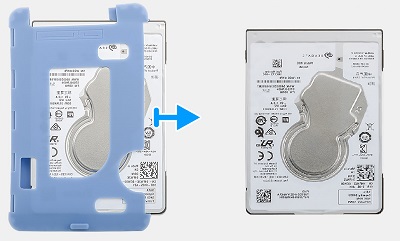

Extracción de la lengüeta de goma del HDD Extracción de la tarjeta SSD



  1. Instrucciones previas a la extracción de la tarjeta SSD M.2:

    1. Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados apropiadamente

    2. Desconecte cables de teléfono, de red o de USB de la computadora

    3. Desconecte la computadora y todos los dispositivos de las tomas eléctricas

    4. Extraiga la cubierta frontal

  2. El conector de la SSD se encuentra en la parte inferior derecha del sistema. Quite el tornillo único que fija el extremo de la tarjeta SSD al chasis

Extracción de la SD

  1. Cuando la tarjeta sobresalte formando un ángulo, tire de la tarjeta para extraerla del conector y de la PC



  1. Instrucciones previas a la extracción de la memoria:

    1. Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados apropiadamente

    2. Desconecte cables de teléfono, de red o de USB de la computadora

    3. Desconecte la computadora y todos los dispositivos de las tomas eléctricas

    4. Extraiga la cubierta frontal

  2. La memoria se encuentra en el centro del sistema, levante el panel absorbente desde la parte superior del DIMM de memoria

DIMM de memoria

  1. Tire de las lengüetas de ambos lados del DIMM para liberar el DIMM de memoria y levante el DIMM para extraerlo de la ranura y la PC

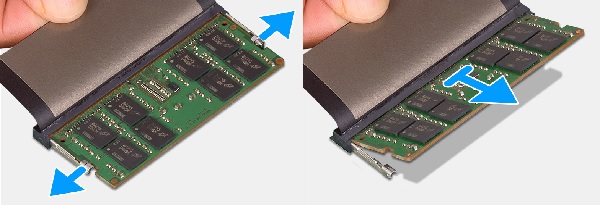

Extracción del DIMM de memoria

SLN318861_en_US__1icon Nota: Repita los pasos 2 y 3 para cualquier memoria DIMM adicional ubicada en el sistema.



  1. Instrucciones previas a la extracción del ventilador del sistema:

    1. Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados apropiadamente

    2. Desconecte cables de teléfono, de red o de USB de la computadora

    3. Desconecte la computadora y todos los dispositivos de las tomas eléctricas

    4. Extraiga la cubierta frontal

  2. El ventilador del sistema se encuentra en el borde superior del chasis, suelte el ventilador del gancho de retención y desconecte el cable de la batería de tipo botón de la placa base

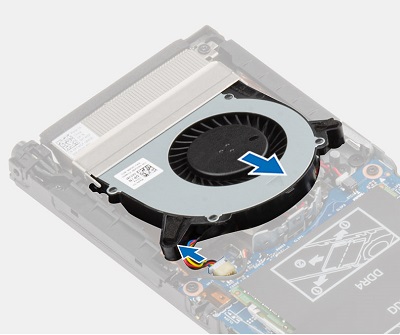

Extracción del ventilador

  1. Levante el ventilador del sistema para quitarlo de la PC



  1. Instrucciones previas a la extracción de la batería de tipo botón:

    1. Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados apropiadamente

    2. Desconecte cables de teléfono, de red o de USB de la computadora

    3. Desconecte la computadora y todos los dispositivos de las tomas eléctricas

    4. Extraiga la cubierta frontal y el ventilador del sistema

  2. La batería de tipo botón se encuentra debajo del ventilador del sistema. Una vez quitado el sistema, desconecte el cable de la batería de tipo botón de la placa base. Suelte el gancho de retención de su gancho de fijación y colójelo completamente abierto

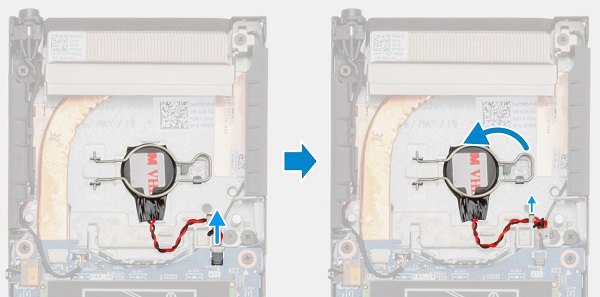

Extracción de la batería

  1. Levante la batería para quitarla de la PC

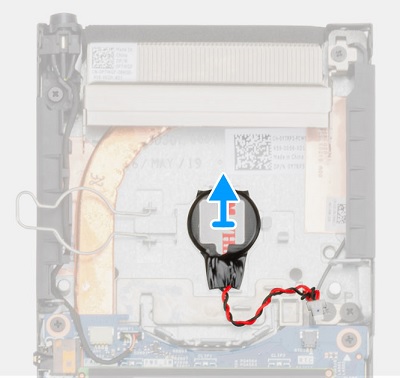

Extracción de la batería



  1. Instrucciones previas a la extracción de la tarjeta inalámbrica Wi-Fi:

    1. Durante la instalación o extracción de cualquier hardware, asegúrese siempre de que todos los datos estén respaldados apropiadamente

    2. Desconecte cables de teléfono, de red o de USB de la computadora

    3. Desconecte la computadora y todos los dispositivos de las tomas eléctricas

    4. Extraiga la cubierta frontal

  2. La tarjeta WLAN se encuentra en la parte inferior izquierda del chasis, quite el tornillo único del soporte que fija la tarjeta a la placa base y quite el soporte

Tarjeta WLAN

  1. Desconecte los cables de la antena (estos son conectores pequeños a presión y sale con un poco de presión) de la tarjeta y levante la tarjeta para extraerla del conector y de la PC.

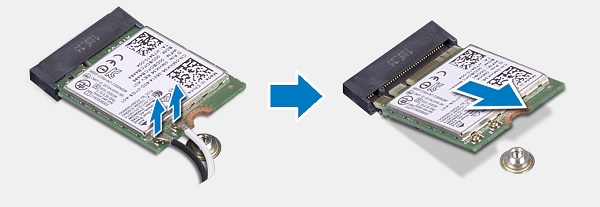

Desconexión del cable de la antena

Si necesita más ayuda, comuníquese con el servicio de soporte técnico.
