PowerFlex: Las implementaciones de PNA de ESXi con switches OS10 pueden fallar según el cableado del switch
Resumen: PowerFlex Manager instala los sistemas operativos durante la implementación de un servicio nuevo o la expansión de nodos con automatización parcial de la red mediante los medios virtuales de iDRAC. En ocasiones, cuando se utilizan redes LACP con switches Dell OS 10, se pueden observar fallas en la instalación del SO según el cableado del switch utilizado. ...
Síntomas

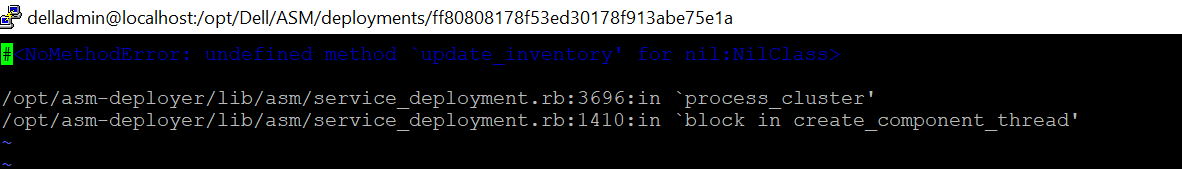

En /opt/Dell/ASM/deployments/<service_ID>/ log file, Es posible que veas algo similar a esto:
Causa
Para ESXi, LACP se debe configurar después de agregar el nodo a vCenter. Antes de eso, el nodo ESXi utilizará solo un vmnic. Por lo general, esta configuración no es compatible con las redes LACP, pero se puede usar la opción "LACP de reserva" para permitir que funcione. Esta función permite que el canal de puerto se degrade correctamente a puertos Ethernet individuales cuando no se ve tráfico LACP, como es el caso durante la instalación del sistema operativo PXE. PowerFlex Manager utiliza la opción "LACP como alternativa" para permitir que la instalación del sistema operativo ESXi continúe cuando se solicitan redes LACP.
Sin embargo, en los switches Dell OS 10, cuando la opción "LACP fallback" está activa, solo una de las dos interfaces de switch que forman parte del canal de puerto LACP está activa. Esto puede hacer que la instalación del SO ESXi con PowerFlex Manager falle si el primer puerto de NIC utilizado para la instalación del SO no está conectado al puerto del switch que está activo.
Este documento incluye más detalles sobre qué puerto de switch se elegirá como activo: Reserva de LACP en VLT | Dell SmartFabric OS10: enlace troncal de enlace virtual: guía de arquitectura de referencia | Centro de información de Dell Technologies
Resolución
Si la instalación del sistema operativo de automatización parcial de red falla con switches Dell OS 10, busque la interfaz del switch conectada al primer puerto NIC con la red de administración. A continuación, inicie sesión en el switch, ejecute "show port channel summary" y busque el canal de puerto que contiene esta interfaz de switch. Si se informa "D" de inactividad, es posible que se vea afectado por este problema. Para confirmar, busque la interfaz de switch conectada al segundo puerto NIC con la red de administración. Inicie sesión en el otro switch y ejecute "show port channel summary". Si se informa "UF" para Activo, Reserva habilitada, entonces se ve afectado por este problema. Tenga en cuenta que el mismo switch será el switch activo para todos los canales de puerto habilitados para la reserva de LACP conectados a este par de switches.
En estos ejemplos, se muestra que el switch "X-TOR4B" es el switch activo para la reserva de LACP:
X-TOR4B# show port-channel summary
Flags: D - Down I - member up but inactive P - member up and active
U - Up (port-channel) F - Fallback Activated
--------------------------------------------------------------------------------
Group Port-Channel Type Protocol Member Ports
--------------------------------------------------------------------------------
1 port-channel1 (UF) Eth DYNAMIC 1/1/5(P)
2 port-channel2 (UF) Eth DYNAMIC 1/1/6(P)
X-TOR4A# show port-channel summary
Flags: D - Down I - member up but inactive P - member up and active
U - Up (port-channel) F - Fallback Activated
--------------------------------------------------------------------------------
Group Port-Channel Type Protocol Member Ports
--------------------------------------------------------------------------------
1 port-channel1 (D) Eth DYNAMIC 1/1/5(I)
2 port-channel2 (D) Eth DYNAMIC 1/1/6(I)
La resolución es intercambiar los cables de los dos puertos mencionados anteriormente, de modo que el primer puerto NIC se conecte al switch con la interfaz activa.
