Resumen: Følgende artikkel inneholder en visuell veiledning for den stasjonære OptiPlex 7780 alt-i-ett-PC-en (AIO). Den oppgir datamaskinens eksterne porter og funksjoner.

Este artículo se aplica a Este artículo no se aplica a Este artículo no está vinculado a ningún producto específico. No se identifican todas las versiones del producto en este artículo.

Consulte estos recursos

Síntomas

Merk: Hvis du vil ha en mer detaljert beskrivelse om hver plassering, kan du gå til systemhåndbøkene på www.dell.com/support

Causa

Sett forfra

7780 sett forfra

(Figur 1 Sett forfra)

1	Webkamera med full HD	2	Indikatorlampe for kamerastatus
3	Skjerm	4	Høyttalere
5	Av/på-knapp og LED-lampe for strømstatus	6	Array-mikrofoner

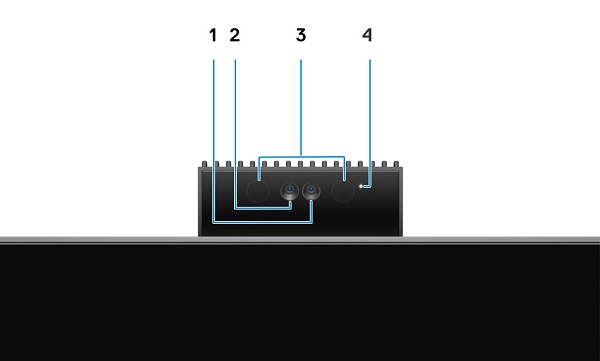

Innfellbar kameravisning av 7780

(Figur 2 Uttrekkbar kameravisning)

1	Kamera	2	Infrarødt kamera
3	Infrarød sender	4	Indikatorlampe for kamerastatus

Tilbake til toppen

Resolución

Sett bakfra

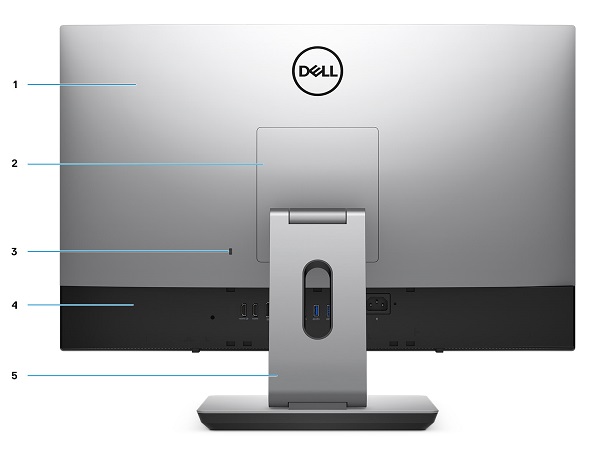

7780 sett bakfra

(Figur 3 Sett bakfra)

1	Bakdeksel	2	Fotdeksel
3	Kensington sikkerhetskabelspor	4	Bunndeksel
5	Fot

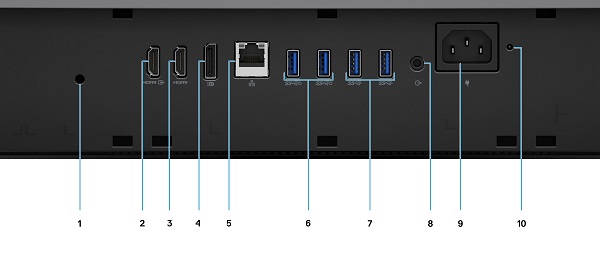

Visning av bakporter på 7780

(Figur 4 Sett bakporter)

1	Skruehull på kabeldeksel	2	HDMI-inn-kontakt
3	Kontakt for HDMI-ut HDMI 1.4b for UMA-grafikk HDMI 2.0 for separat grafikk	4	DP++ 1.4/HDCP 2.3-kontakt
5	Ethernet-kontakt (NIC) (10/100/1000 Mbps)	6	USB 3.2 2. generasjons Type-A-kontakt med Smart Power On x2
7	USB 3.2 2. generasjons Type-A-kontakt x2	8	Kontakt for lydutgang
9	Strømkontakt	10	LED-lampe for PSU-status
