Automatización de SmartFabric de Dell Networking MX7000 con OMNI y VMware ESXi

Índice

• Requisitos previos
• Configurar e implementar el servidor
  • Perfiles y plantillas
  • Edición de redes
• Configuración de OMNI
  • Adición de vCenter
  • Adición de OME-M
  • Verificación de la automatización

Requisitos previos:

• Debe utilizar OMNI versión 2.0 o superior
• El sistema MX está en buen estado y no tiene componentes fallidos.
• Los switches de red PowerEdge MX deben estar configurados en modo SmartFabric y en funcionamiento.
• Todo el sistema PowerEdge MX debe estar en la base MX 1.20.10 o posterior.
• Los servidores MX que se consideran para automatización se deben implementar a través de perfiles de servidor OpenManage Enterprise Modular (OME-M).
• La plantilla de servidor de OME-Modular debe incluir VLAN de infraestructura de vCenter, como administración y vMotion, pero no VLAN de máquinas virtuales.
• Los servidores MX deben tener ESXi instalado y estar conectados al vCenter de destino.
• Dell Technologies recomienda utilizar VMware ESXi versión 6.7 y posteriores.
• OMNI debe poder comunicarse con OME-M y vCenter para proporcionar automatización.
• La configuración de formación de equipos de NIC (modo LAG) en OME-M debe coincidir con la configuración de formación de equipos (enlace ascendente) en vCenter. Si hay una incompatibilidad entre la configuración de OME-M y vCenter, la automatización de OMNI no publica los grupos de puertos en los módulos de E/S según lo esperado.
• NO debe utilizar servidores MX con la partición de NIC habilitada, a excepción de las particiones de almacenamiento FCoE o iSCSI.



Proceso

Configurar e implementar el servidor

Las configuraciones y las implementaciones de servidores y switches MX7000 están fuera del alcance de este documento. Consulte la Guía de implementación de servicios de VMware ESXi con SmartFabric de Dell PowerEdge MX para la implementación inicial. Es posible que los detalles aquí afecten algunos aspectos, pero solo cubrirán las opciones que sean relevantes para la automatización de OMNI con un SmartFabric MX7000.

Perfiles y plantillas

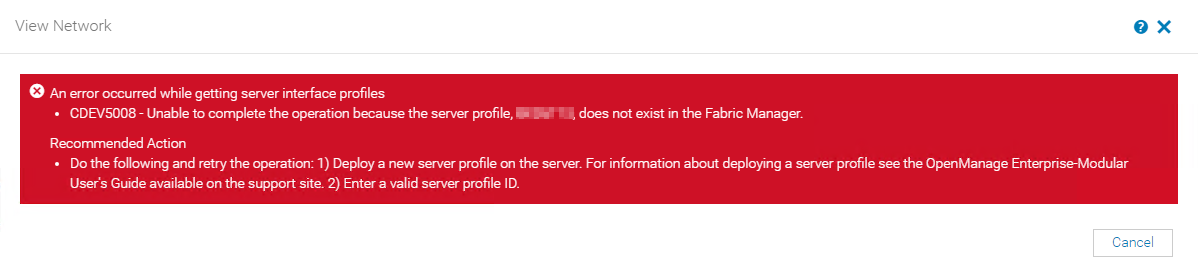

Para trabajar con SmartFabric y la automatización, el perfil del servidor (que se deriva de una plantilla de servidor) se debe aplicar a un servidor en lugar de a una ranura. Si se implementa en una ranura, se verá un error similar a este para el servidor en cuestión en la sección Fabric de OME-M:

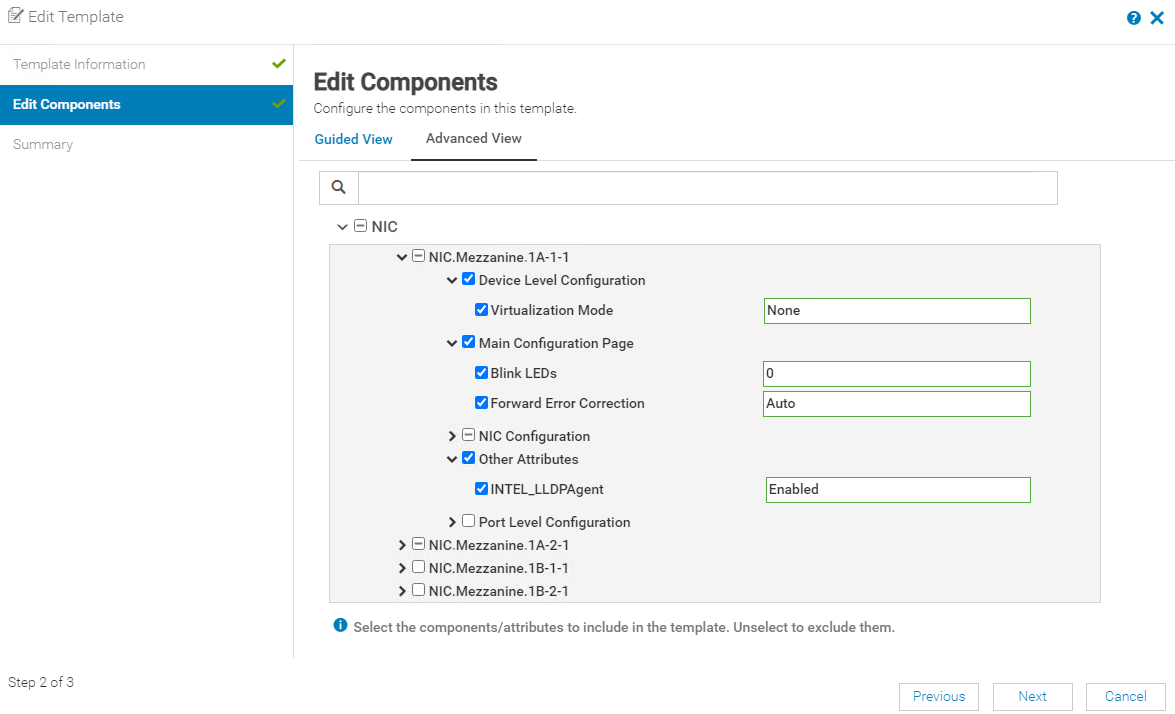

Si el perfil está asignado a la ranura, se debe anular la asignación y se debe asignar un nuevo perfil al servidor en esa ranura. Si el servidor ya está implementado, se deben tener cuidado para evitar cambios catastróficos. Cualquier cambio en el almacenamiento PUEDE provocar la pérdida del sistema operativo instalado. Las siguientes opciones de plantilla se pueden aplicar correctamente sin causar cambios catastróficos o pérdida de datos almacenados:

Cualquier opción de plantilla adicional puede provocar cambios irreversibles en el servidor.

Edición de redes

Para editar las redes relevantes (VLAN) aplicadas al servidor en el fabric, debe modificar la plantilla asignada, que podemos descubrir en la página Perfiles de configuración > :

En las capturas de pantalla de ejemplo, mx740-11 es el servidor que se está configurando. Su plantilla fuente es "MX-OMNI-automation", por lo que es ahí donde debe tener lugar la edición de redes.



Aquí podemos seleccionar las redes etiquetadas y no etiquetadas.

Configuración de OMNI

La implementación inicial de OMNI está fuera del alcance de este documento. Consulte la documentación de soporte de OMNI para la implementación de OMNI. Es posible que los detalles aquí afecten algunos aspectos, pero solo cubrirán las opciones que sean relevantes para la automatización de OMNI con un SmartFabric MX7000.

Adición de vCenter

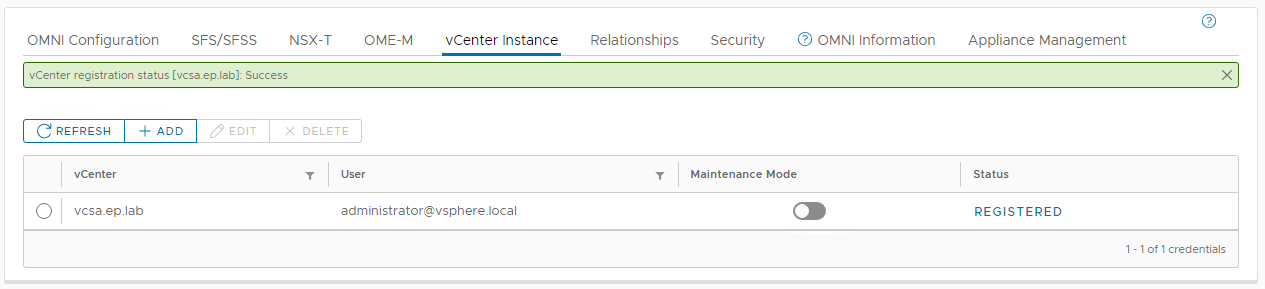

Las instancias de vCenter se agregan en la pestaña del mismo nombre en el portal OMNI Fabric Management. Aquí se debe agregar el vCenter pertinente y debe aparecer un anuncio verde de "Éxito" si todo se realiza correctamente.

Adición de OME-M

Las instancias de OME-M se agregan en la pestaña del mismo nombre en el portal de administración de fabric de OMNI. Aquí se debe agregar OME-M pertinente y, si todo se realiza correctamente, debe aparecer un anuncio verde que dice "Éxito". En un grupo de chasis múltiples, este debe ser el chasis principal.

Verificación de la automatización

Para que la automatización funcione, es importante hacer coincidir las VLAN configuradas e implementadas en la plantilla de servidor con los grupos de puertos presentes en el switch virtual distribuido (dvswitch). La siguiente configuración de dvswitch y grupo de puertos coincide con la configuración de la plantilla de servidor que se muestra en la sección anterior.

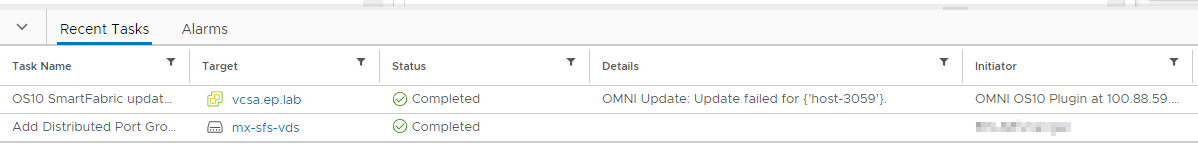

Si estos no coinciden, se verá el siguiente mensaje después de intentar agregar un nuevo grupo de puertos al dvswitch:

Las instrucciones para agregar una VLAN a fabric se encuentran en Servicios SmartFabric de Dell Networking con servidores PowerEdge, PowerStore Storage Appliance e Isilon Storage.

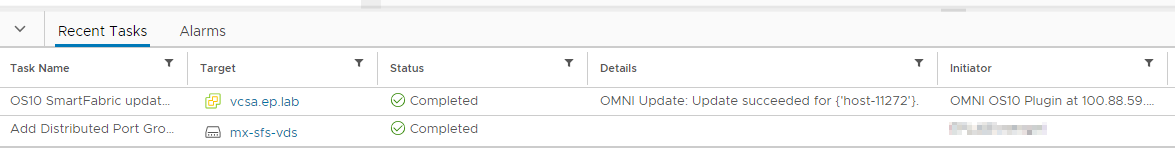

Una adición y verificación correctas de una automatización exitosa:

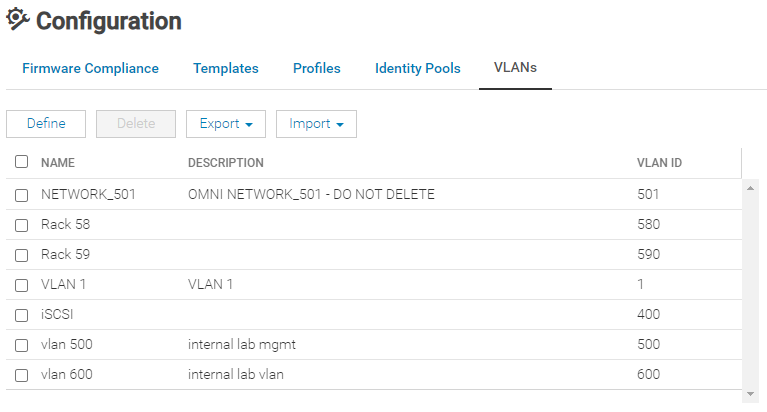

la automatización se puede verificar en OME-M en la sección Configuración > de VLAN. Tenga en cuenta que las redes creadas por OMNI tienen un nombre y una descripción únicos en OME-M.

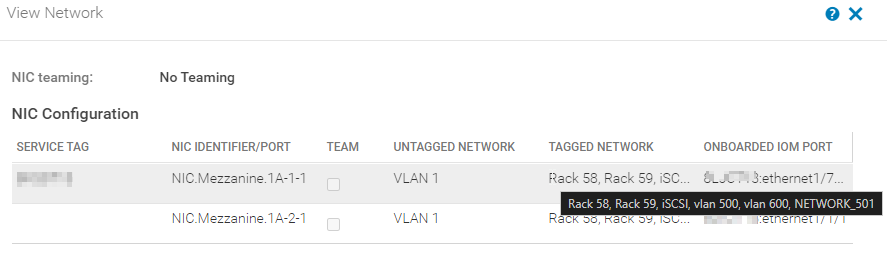

La asignación al servidor correspondiente se puede ver en Dispositivos > : Fabric, Vista > , Detalles > , Servidores > , Ver, Red.
